9 Obsługa urządzenia
V2 Natężenie przepływu w trybie wentylacji
nominalnej [m³/h] (stopień pełnej wydaj-
ności)
Te Opóźnienie włączenia [s]
Ta Czas wybiegu [min]
Ti Przedział czasu [godz.], następnie czas
działania wyciągu powietrza 10 min.
9.1.1 Funkcja wymiany filtra
Zachodzi konieczność wymiany filtra powietrza co
6 miesięcy niezależnie od czasu jego pracy.
Upływ terminu wymiany filtra sygnalizuje
dioda LED (czerwona), która miga co 5 s.
W celu zresetowania terminu wymiany filtra nale-
ży wcisnąć przycisk <RESET> na okres 2 s. Dio-
da LED sygnalizująca termin wymiany filtra po-
twierdza wykonanie tej czynności 1 krótkim mi-
gnięciem. Przed upływem kolejnych 6 miesięcy
ponowny RESET nie jest możliwy.
1 1 2
mi-
ga
V1 20 30
V2 20 30
(40)** (60)**
Te 0 30 60
Ta 0 3 6
Ti 0 1 2
* dodatkowe wartości ustawień w ER-AK, ER-AB
** wartości ustawień w ER-AH
• Menu główne: Poziomy menu V1, V2, Te, Ta
oraz Ti
• Podmenu (menu parametrów): Diody LED 1 do
5 wskazują wybraną wartość ustawienia.
• Wytłuszczenie = ustawienie fabryczne
• Aby wybrać i zapisać wartość ustawienia (usta-
wienia parametru), należy nacisnąć przycisk
<MENU>.
Koncepcja obsługi
1. Wcisnąć przycisk <MENU> na okres 2 s.
ð Następuje wybór menu głównego V1, 1.
dioda LED świeci kolorem czerwonym.
76
Diody LED
3 4
40 60*
40 60
(100)**
90 120
15 24
4 6

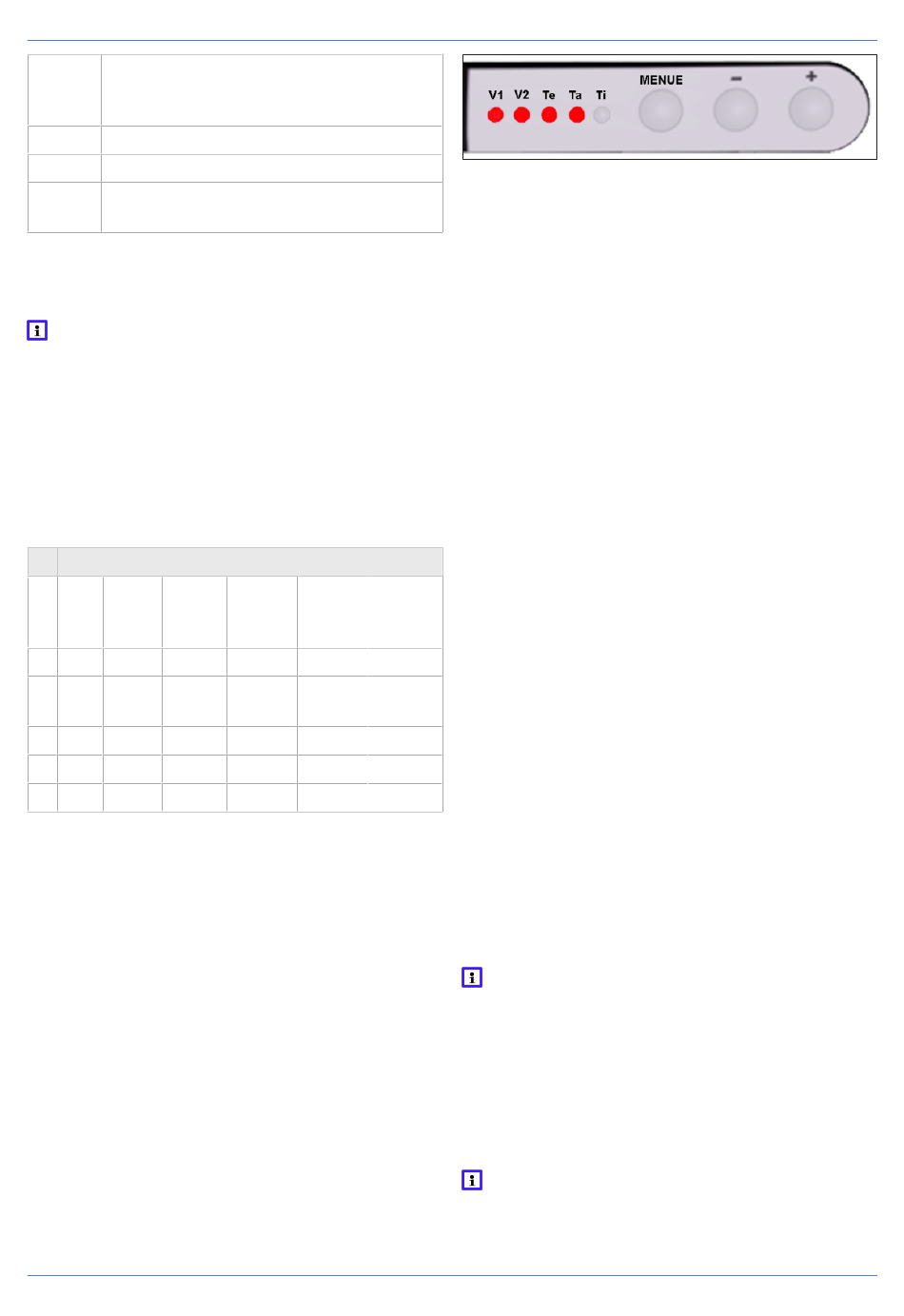

2. Za pomocą przycisku <+> lub <–> wybrać po-
ziom menu V1, V2, Te, Ta lub Ti wskazywany
za pomocą diod LED (w kolejności rosnącej/
malejącej). Rysunek przedstawia poziom me-
nu Ta.
3. Naciśnięcie przycisku <MENU> powoduje
zmianę poziomu parametru (dioda LED miga
krótko 2 razy).
ð Następnie wskazywana jest ostatnio usta-
wiona wartość (odpowiednia dioda LED
świeci światłem ciągłym*). W tym miejscu
wyświetlane są parametry dostępne na od-
powiednim poziomie. Przykład Ta: 0, 3, 6,
15, 24 lub 30 min (→ tabela).
* W celu wyłączenia funkcji opóźnienia włą-
czenia Te, czasu wybiegu Ta lub przedziału
czasu Ti należy naciskać przycisk <–> do
momentu, w którym dioda LED V1 zacznie
migać.
5
4. Wcisnąć przycisk <MENU> na okres 2 s.
ð Ustawienie jest zapisane. Wszystkie 5 diod
LED wyłącza się.
100*
Wskazówki dot. ustawień
100
• Tryb pracy przerywanej Ti: W trybie pracy
przerywanej urządzenie jest wyłączone. Na-
stępnie urządzenie pracuje przez 10 min w try-
30
bie wentylacji nominalnej (stopień pełnej wydaj-
12
ności) V2 bądź na ustawionym stopniu 40 m³/h,
60 m³/h lub 100 m³/h.
• Po upływie 60 s menu ustawień wyłącza się
bez konieczności naciskania któregokolwiek
przycisku.
9.1.2 Automatyka sterowania zależnego od
wilgotności
Układ sterowania kontroluje w trybie wy-
dajności podstawowej poziom wilgotności
w sposób ciągły. Jeśli urządzenie nie pracuje
w sposób ciągły w trybie wydajności podsta-
wowej, wentylator włącza się co 2 minuty na
30 s ze zredukowaną prędkością obrotową
(obciążenie podstawowe 20 m³/h) i mierzy wil-
gotność względną.
Włączenie trybu automatyki sterowania za-
leżnego od wilgotności dezaktywuje opóźnie-
nie włączenia.
