8 Montaža poklopaca
4. Tijekom faze grube gradnje isključite mrežni
osigurač, zaštitite ga od ponovnog uključivanja
i postavite vidljivu pločicu s upozorenjem.

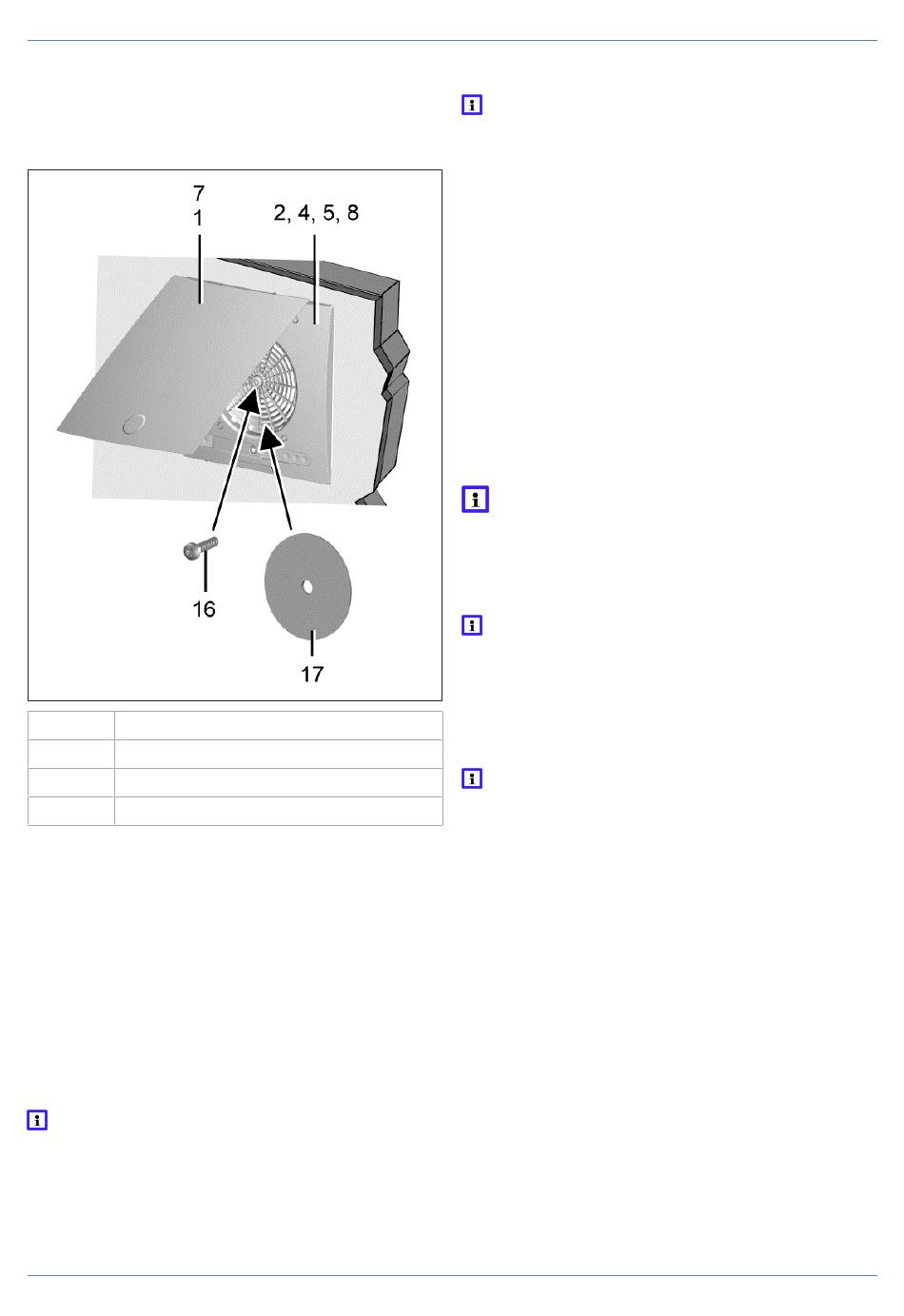

7.3 Uklanjanje elementa ventilatora
1, 7 Gornji dio poklopca
2, 4, 5, 8 Donji dio poklopca
16 Središnji vijak
17 Zračni filtar
1. Prije demontaže elementa ventilatora isključite
sve krugove strujnog napajanja (isključite
glavni prekidač), zaštitite od ponovnog
uključivanja i postavite vidljivu pločicu s
upozorenjem.
2. Uklonite poklopac. U tu svrhu zakrenite gornji
dio poklopca prema gore, izvadite zračni filtar,
odvrnite središnji vijak i oprezno skinite cijeli
gornji dio.
3. Stisnite 3 pričvrsne kuke čavala/svornjaka i
ravnomjerno paralelno izvucite element
ventilatora iz kućišta.
Vrsta zaštite u skladu s nazivnom pločicom
zajamčena je samo pri odgovarajućoj ugradnji
(element ventilatora je ispravno sjeo na svoj
mjesto).
58
8 Montaža poklopaca
Poklopac se može okretati za ± 5° za
uravnoteženje koso žbukanog kućišta.
1. ER-AK ER-AH ER-AB: Izvucite čep sučelja
ploče motora (Element ventilatora [} 57]).
2. Utaknite ravni kabel s utikačem poklopca u
utičnicu sučelja. Pazite na ispravan priključak.
3. ER-A, ER-AK, ER-AH, ER-AB: Vijčano spojite
poklopac s elementom ventilatora pomoću
središnjeg vijka. Pri zidnoj montaži pazite na
naziv Maico dolje desno.
4. Umetnite zračni filtar i sklopite gornji dio
pokrova prema dolje (gornji dio mora sjesti
tako da se čuje).
5. Obavite ispitivanje rada: Ispitajte sve funkcije
uređaja (naknadni rad, interval, regulacija
vlažnosti, itd.).
Za ER-A nema funkcija namještanja. Za ER-
AH ER-AK ER-AB se radni parametri mogu
mijenjati.
9 Rukovanje uređajem
Tvorničke postavke odgovaraju DIN 18017-
3. Ako se parametri postavke prilikom rada sa
poklopcem ER-AK, ER-AH, ER-AB promijene,
više nije zajamčena funkcija u skladu s
normom DIN 18017-3. Za rad u skladu s
normom odgovoran je projektant/instalater.
Pri preopterećenju (blokadi) ventilator se
automatski isključuje.
Ventilatori ER EC u radu s osnovnim
opterećenjem rade na 30 m³/h (tvornička
postavka).
Pomoću svjetlosne sklopke ili odvojene sklopke
se možete prebacivati na rad pod punim
opterećenjem sa 60 m³/h.
Regulacija uređaja nalazi se u poklopcu: ER-AK,
ER-AH i ER-AB imaju automatske funkcije s
prilagodljivim parametrima uređaja: Poklopci:
Funkcije [} 55].
• ER-A: Standardni model
• ER-AK: Ugodan model
• ER-AH: Model s regulacijom vlažnosti, bez
barijere
• ER-AB: Model s osjetnikom pokreta, bez
barijere
