MONTAGE ET INSTALLATION
6.4.3 Installation électrique et pneumatique de l'unité centrale
Tous les borniers électriques ainsi que les raccordements pneumatiques se trouvent sur
la platine de raccordement de l'unité centrale, à laquelle sont raccordés l'extrémité libre
du câble hybride, les câbles de bus et d'alarme ainsi que l'alimentation en tension,
conformément à l'illustration ci-dessous.

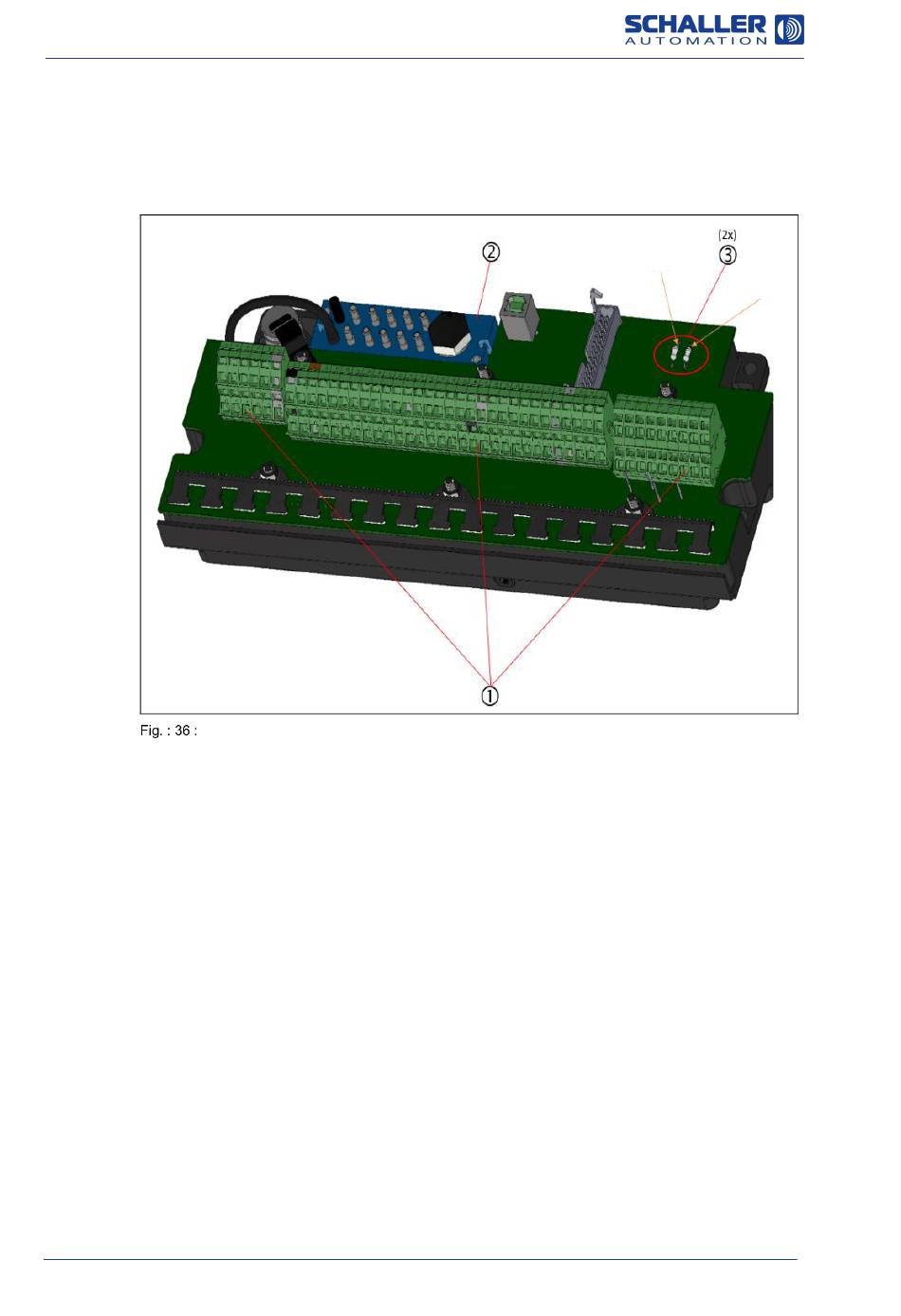

Platine de raccordement de l'unité centrale VN301
1 : Borniers électriques
Le raccordement électrique et pneumatique est établi conformément aux étapes
d'installation suivantes :
Notice d'utilisation Système de détection de brouillard d'huile VISATRON® VN301plus / VN301plus EX
64
référence 180532 version 2.1
plus
2 : Unité de raccordement
pneumatique
NO1
NO2
3 : Résistances de rupture de
fil
