COMMANDE ET UTILISATION
8.7 Indicateur d'état « Pré-alarme de brouillard d'huile »
Lorsque la concentration relative de brouillard d'huile atteint un niveau élevé sur au
moins une unité de détection, l'indicateur de niveau à LED [
conséquence et l'affichage LED augmente constamment.

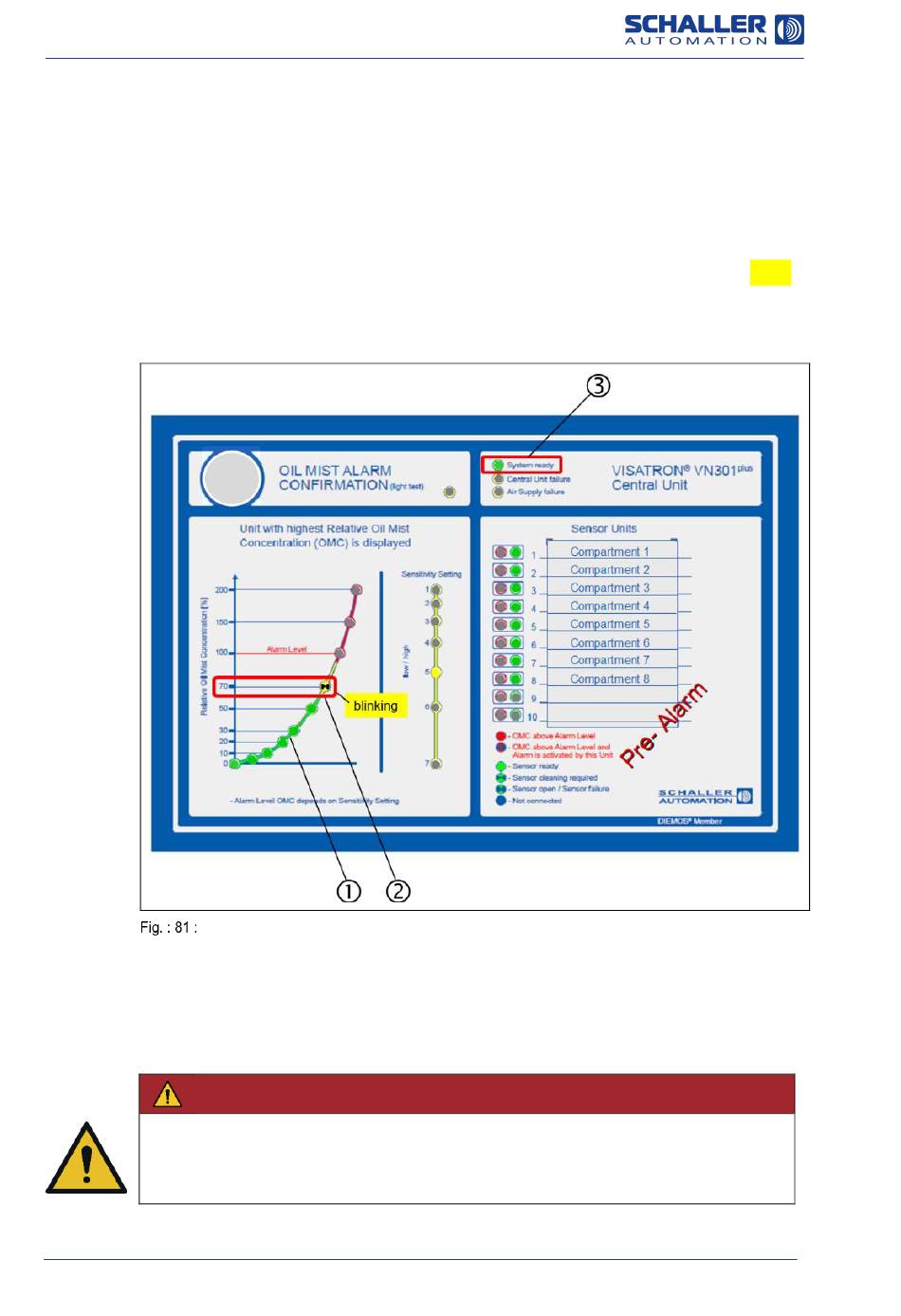

Exemple d'application :
Lorsque la concentration relative de brouillard d'huile atteint 70 %, le relais de pré-
alarme est activé et la pré-alarme est déclenchée. La LED « 70 » [
sur l'écran comme illustré ci-dessous.
La LED « System ready » [
Unité centrale VN301
1 : Courbe caractéristique de la concentration de
brouillard d'huile
3 : Affichage « System ready »
8.8 Indicateur d'état « Alarme de brouillard d'huile »
DANGER
Danger de mort
Blessures graves, voire mortelles, dues à une explosion dans le carter résultant d'un
comportement incorrect.
Notice d'utilisation Système de détection de brouillard d'huile VISATRON® VN301plus / VN301plus EX
100
référence 180532 version 2.1
] reste allumée en vert.
plus
: indicateur d'état « Pré-alarme » à 70 % CBH
2 : Affichage de la concentration relative de brouillard
d'huile, 70 %
] s'allume en
] clignote en jaune
