MONTAGE ET INSTALLATION
6.4.1.2 Mode de fonctionnement 2 : Utilisation de deux unités centrales (à partir de
11 unités de détection)

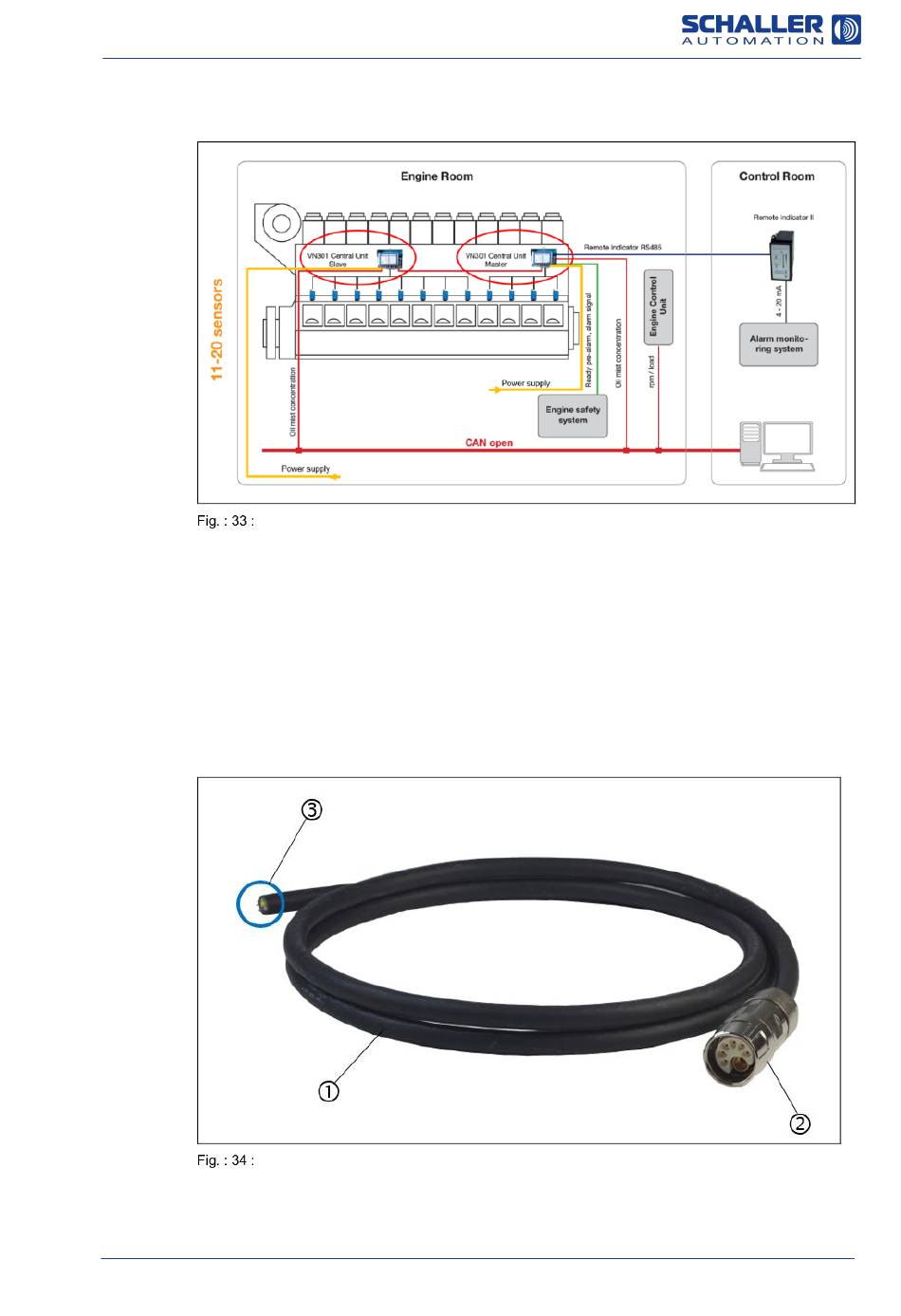

Mode de fonctionnement 2, « maître/esclave », unité centrale VN301
6.4.2 Raccordement électrique et pneumatique de l'unité de détection
Le raccordement électrique et pneumatique entre l'unité centrale et l'unité de détection
VISATRON
suivante. À l'extrémité avant du câble (côté détecteur) se trouve un connecteur hybride
[2] qui contient la connexion électrique ainsi qu'un raccord d'air comprimé et qui est relié
à l'unité de détection. Le connecteur hybride réunit six broches de contact électrique et
un raccord d'air comprimé dans un boîtier. L'extrémité libre du câble [3] est ensuite
introduite dans l'unité centrale et reliée électriquement et pneumatiquement à la carte
de circuit imprimé qui s'y trouve.
Structure du câble hybride de l'unité VN301
1 : Câble hybride
2 : Connecteur hybride
Notice d'utilisation Système de détection de brouillard d'huile VISATRON® VN301plus / VN301plus EX
référence 180532 version 2.1
®
est établi par un câble hybride [1] conformément à l'illustration
plus
VN301
plus
plus
3 : Extrémité libre du câble
61
