APROLI 280 Batt

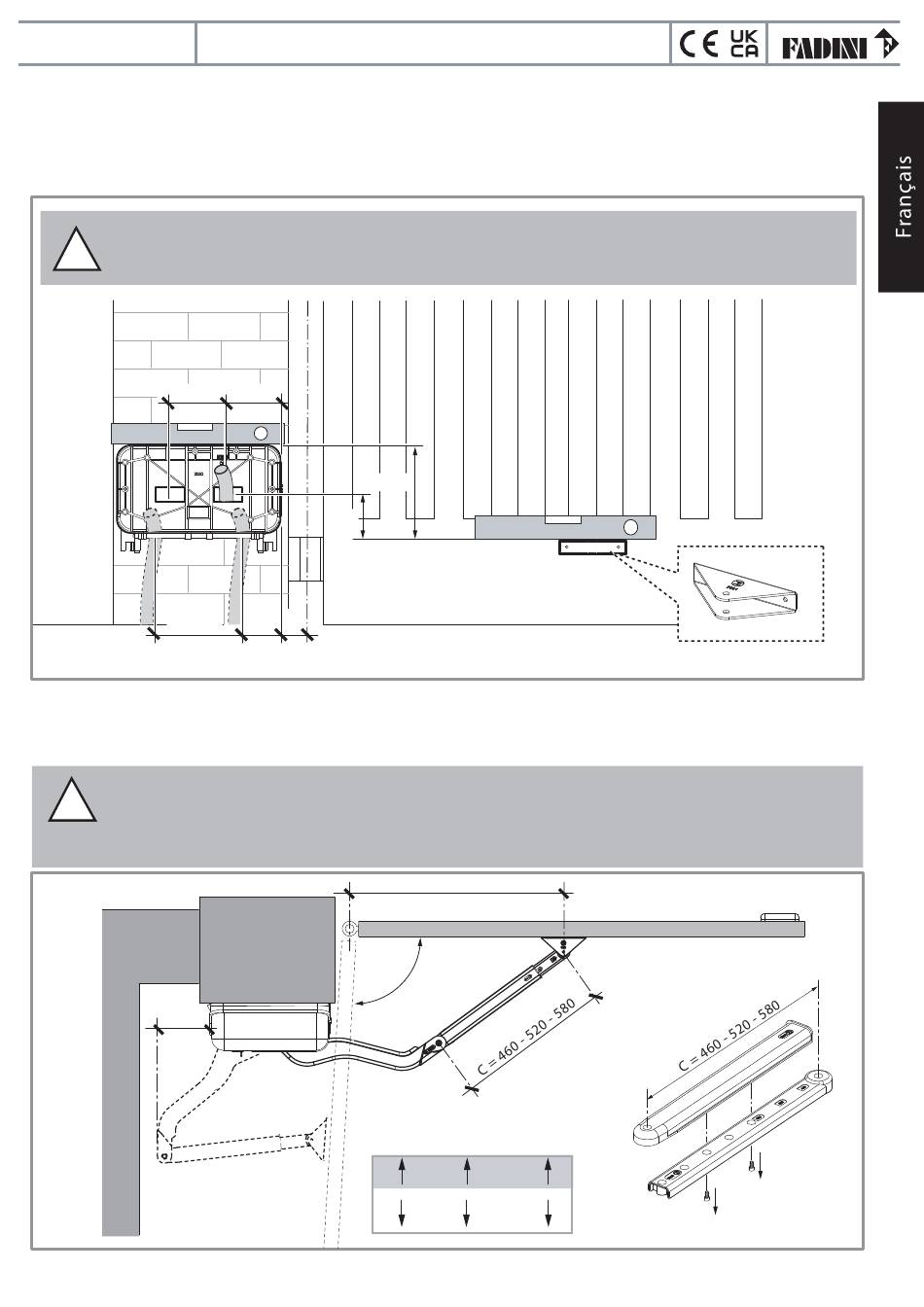

CONTROLES PRELIMINAIRES DES POINTS DE FIXATION
Il est fondamental que le bras soit fixé sur un point structurel du portail.
La fixation du support arrière de l'opérateur et par conséquent la position du tube pour les connexions électriques dépendent de
ce point (Fig. 4).
La plaque de fixation sur le pilier a deux ouvertures au-dessus et deux au-dessous: ceci afin de satisfaire toutes les exigences
d'installation (Fig. 4).
IMPORTANT: avant tout il faut identifier ia position la plus adapte pour la fixation de l'attache sur le vantail,
dans une partie structurelle rigide et robuste du portail. Ensuite, vous pouvez déterminer la position de la
!
plaque de fixation et la position d'entrée des câbles électriques d'alimentation.
140
Plaque de
fixation
sur le pilier
180
EVALUATIONS AVANT L'INSTALLATION
Puisque Aproli 280 Batt a le bras terminal sur le vantail avec trois longueurs différentes (460, 520 et 580 mm), il faut évaluer quel est
la longueur du bras terminal en fonction de la longueur du vantail (et de son inertie) et en même temps il faut évaluer les dimensions
du bras lorsque le portail est tout ouvert (Fig. 5).
IMPORTANT: plus la distance L est longue par rapport au centre de la charnière, plus grande est l'action que le
bras peut exercer. Approprié aux portails lourds. Mais il faut aussi considérer que D, donc l'espace pris par le
!
bras lorsque le vantail est complètement ouvert, augmente par conséquent. Les deux facteurs, donc, doivent
être évalués en premier (bras levier L et distance D du portail ouvert) pour une solution équilibrée répondant
aux exigences de l'application.
D
Automatisme hydraulique apparent avec bras articulé
pour portails avec piliers de grandes dimensions
130
228
105
A
110
90° - 95°
Aproli 280 Batt
L
L
L
D
Force
D
Force
5
Fixation
du bras sur
le vantail
Fig. 4
Fig. 5
