Chapitre 3 Annexe
3

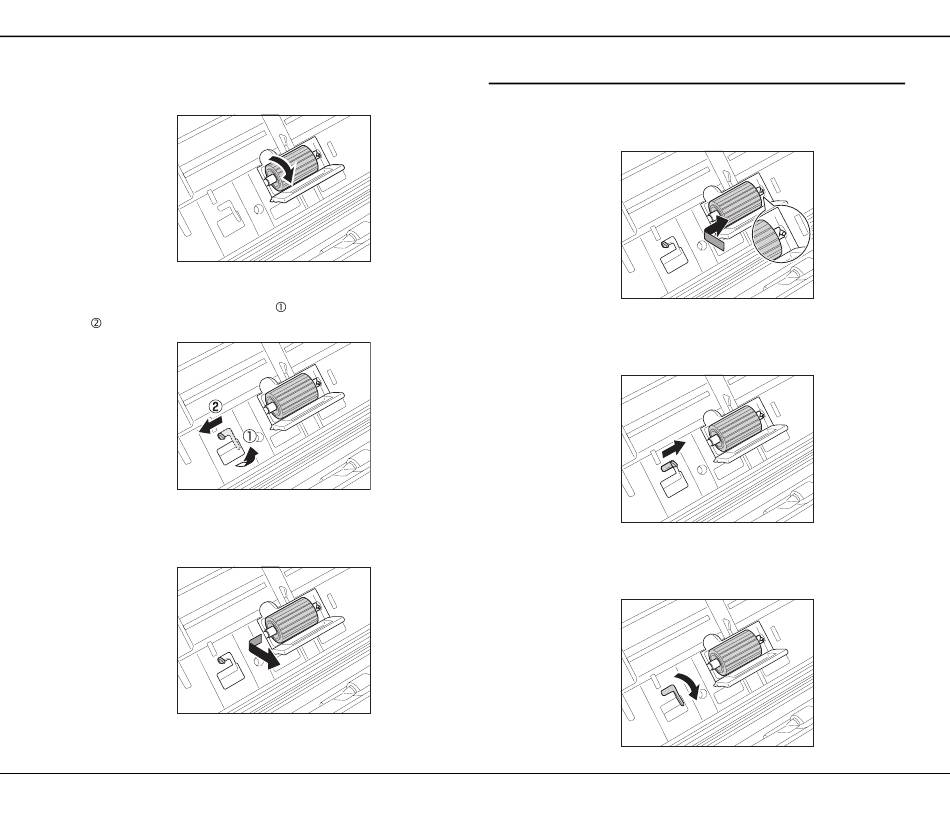

Ouvrez le capot du rouleau, sur l'unité principale, en plaçant vos doigts
dans les encoches et en tirant vers le bas.
4
Levez le levier de fixation du rouleau ( ) et faites-le glisser vers la gauche
( ).
5
Retirez le rouleau d'entraînement en le déplaçant vers la gauche pour le
détacher de son axe, puis en le tirant hors de son orifice.
Montage du rouleau d'entraînement
1
Insérez le rouleau d'entraînement dans l'orifice situé à l'intérieur du capot
du rouleau, puis alignez l'entaille du rouleau avec l'axe sur l'unité
principale.
2
Faites glisser le levier de fixation du rouleau vers la droite pour verrouiller
le rouleau dans l'orifice situé à gauche du rouleau d'entraînement.
3
Poussez le levier vers le bas pour verrouiller l'axe du rouleau
d'entraînement en place.
- 30 -
