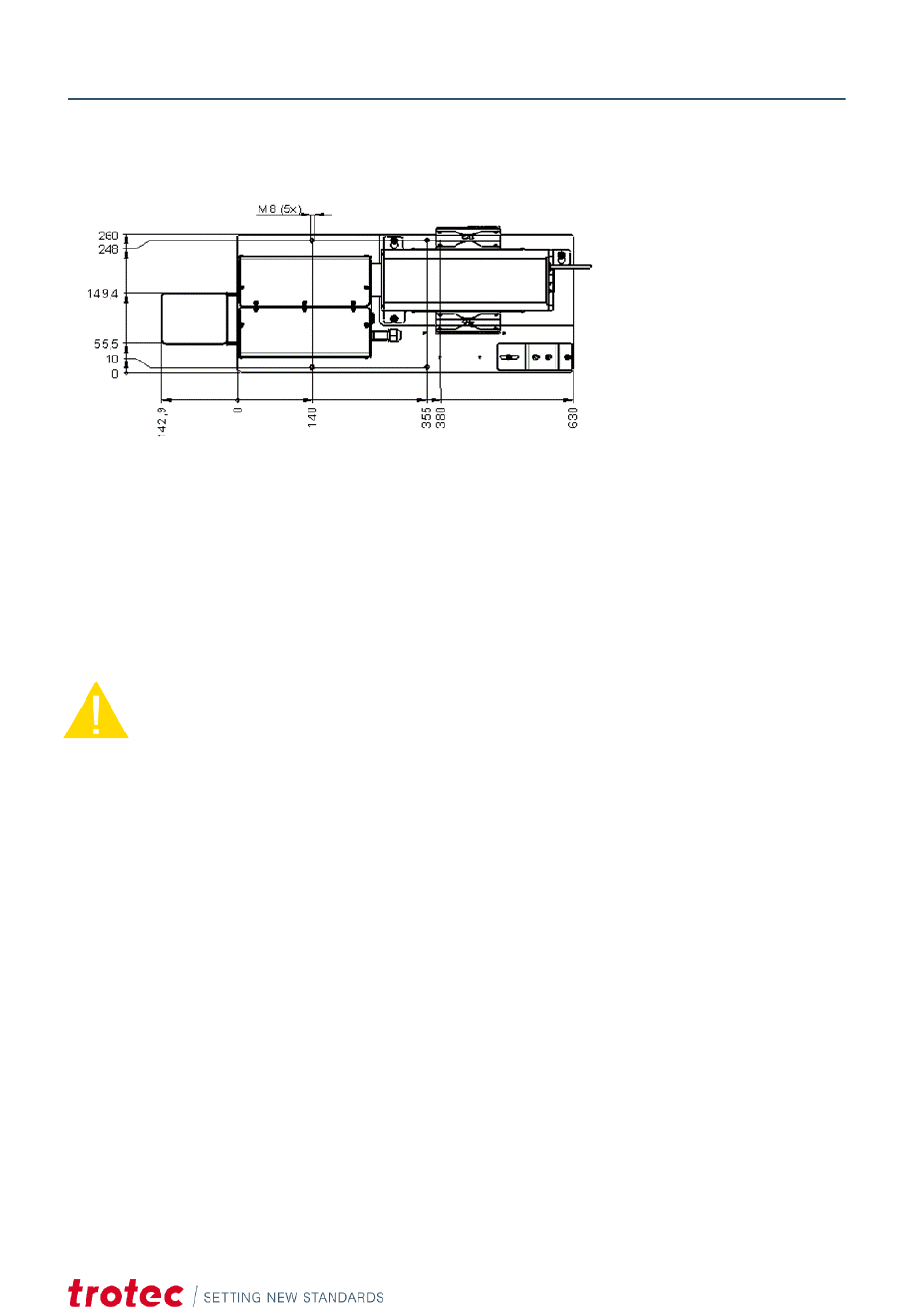

SpeedMarker avec source laser intégrée de type TL2 et TL3 :
ORIENTATION
Le plan focal est parallèle à la plaque de base de la tête de travail. Lors de l'installation de la tête de marquage, il faut
ainsi veiller à ce que la plaque de base de la tête de travail soit autant parallèle que possible au plan d'usinage prévu.
Autrement, des résultats irréguliers seront obtenus par la zone de marquage en raison du changement de la position
focale. Pour pouvoir régler la position focale, l'écart entre l'objet à marquer et la tête de travail doit pouvoir être varié.
Attention
Dans le cas d'une source laser refroidie par air, il faut veiller à ce qu'il y ait suffisamment d'air ambiant
sans poussière et sans vapeurs grasses.
INSTALLATION DU RACK LASER
L'insertion laser et le PC doivent idéalement être positionnés l'un à côté de l'autre ou directement en superposition, car
les insertions peuvent être reliées avec les câbles fournis.
7.4
Installation électrique
7.4.1
Aperçu
SpeedMarker 50CL avec source laser intégrée de type
TL4 et TL6 :
Configuration et installation
SpeedMarker 50CL avec source laser intégrée de type
TL2 et TL3 :
39
