Configuration et installation
CENTRE DE MASSE
FIXATION
L'ensemble laser peut être fixé par le bas via le gabarit de perçage de la plaque de base laser avec des vis M8 ou par
le haut avec des vis M6. Il est important de s'assurer que l'ensemble laser est maintenu solidement. Les vibrations
dans le système doivent être évitées pendant le fonctionnement. Pour éviter d'endommager l'optique, le capuchon de
protection doit rester en place lors de l'installation sur la lentille.

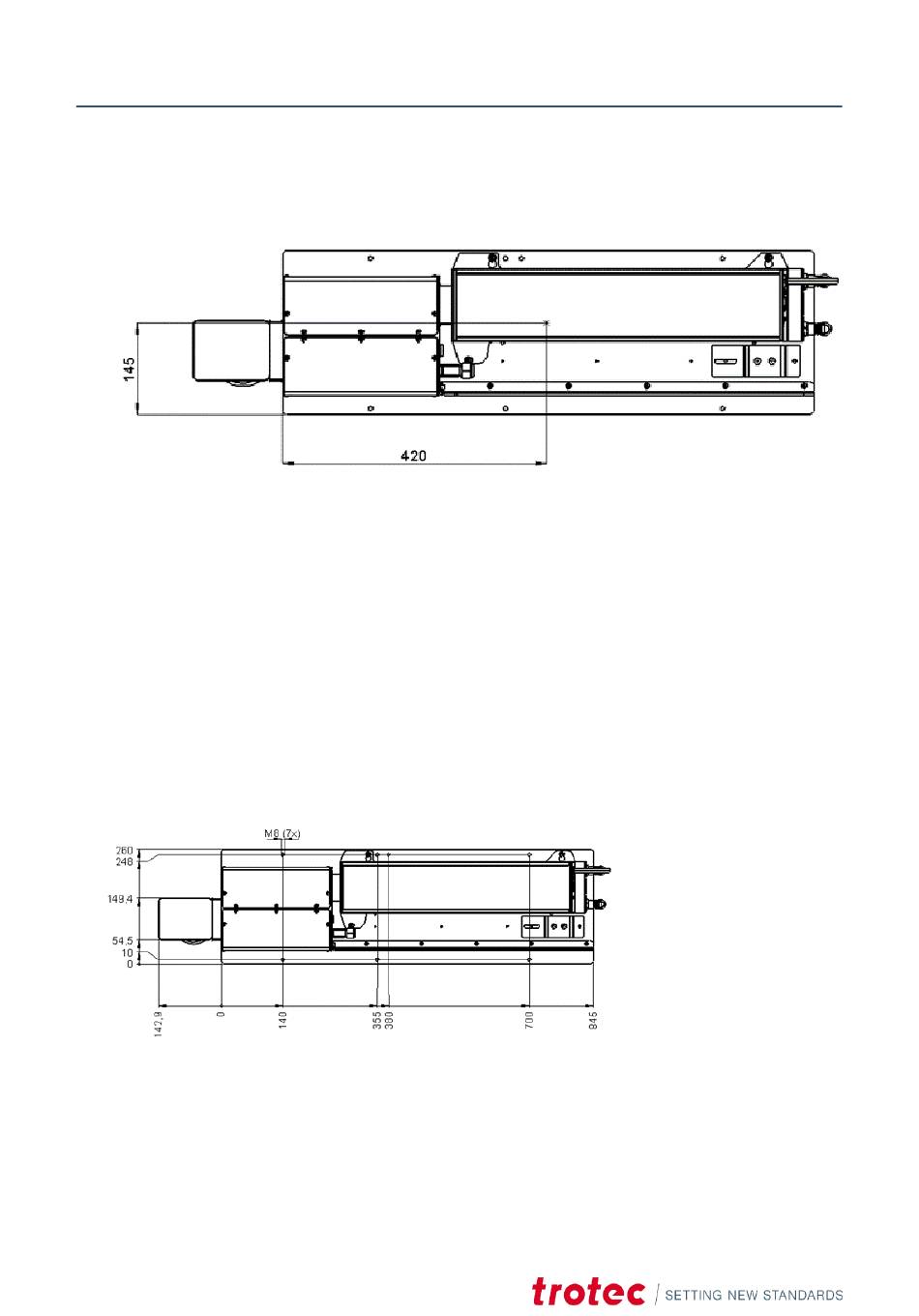

La figure suivante montre le schéma de perçage pour les trous filetés M8 dans la plaque de base du laser, vus de dessus,
ceux-ci sont utilisés pour fixer l'ensemble laser.
SpeedMarker avec source laser intégrée de type TL4 et TL6 :
38
