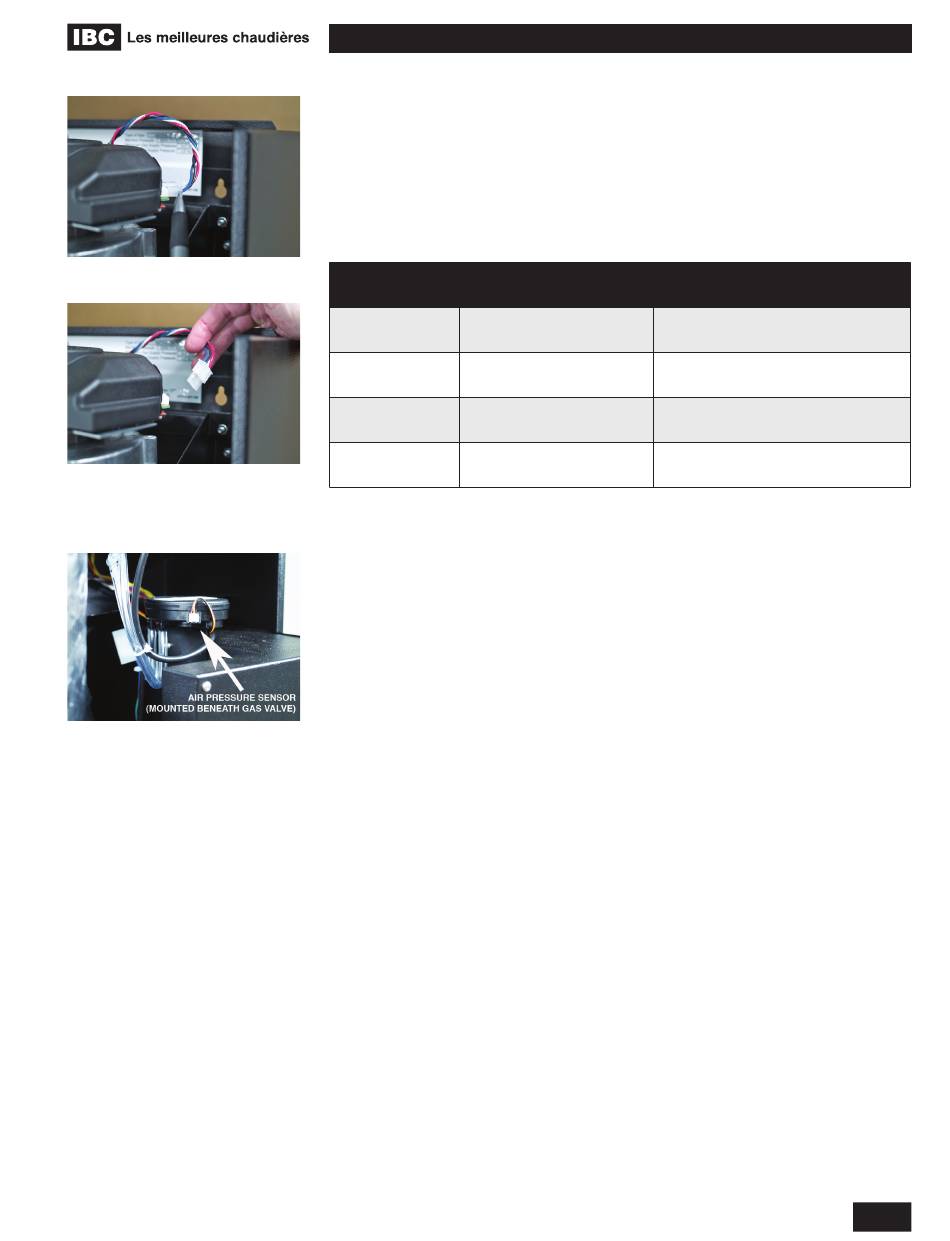

Fiche du faisceau de fils de commande
Débranchez la fiche pour faire
tourner le ventilateur à sa vitesse
maximale
Fixation du capteur de pression d'air
DÉPANNAGE
CHAUDIÈRES MODULANTES À GAZ VFC 15-150, VFC 45-225
5.2.2 Ventilateur
L'alimentation provient d'un connecteur individuel de 120 VCA à l'arrière du ventilateur
(blanc/noir/vert). Le ventilateur est contrôlé au moyen d'un connecteur à quatre brins
à l'avant du ventilateur. Ce connecteur transmet le signal MID (fil noir) du système de
contrôle au ventilateur et envoie un signal tachymétrique (fil blanc) du ventilateur au
système de contrôle. Débrancher le connecteur fera fonctionner le ventilateur à haute
vitesse et lancera un message d'erreur à l'effet que le ventilateur est bloqué [Blocked Vent
Error] dans les 6 secondes si la chaudière fonctionne.
COULEUR
FONCTION
DU FIL
35 VCC. Fil d'alimentation
Rouge
positif
35 VCC. Fil d'alimentation
Bleu
négatif
Signal en provenance du
Noir
système de contrôle
Signal tachymétrique du
Blanc
ventilateur
Tableau 11 : Fonctionnement du ventilateur
5.2.3 Capteur de pression différentielle
Ne pas souffler dans les orifices du capteur, ce n'est pas un interrupteur et il « ne
clique pas en se fermant ». Une pression excessive endommagera le capteur et de ce
fait exigera son remplacement. Les valeurs du capteur sont situées dans la page de
diagnostics avancés contrôleur. Généralement, la Pression du ventilateur et la Pression
requise devraient être très près l'une de l'autre quand la chaudière fonctionne. Si la
pression voulue est plus haute que la pression réelle, il y a plusieurs causes possibles.
•
Le conduit d'évacuation d'air ou de combustion installé est plus long que permis
•
Pente incorrecte du conduit d'évacuation ou d'air de combustion créant une
accumulation de condensat dans la tuyauterie
•
La réadmission des gaz de combustion a causé l'érosion de la plaque de turbulence
ou des pales du ventilateur, les rendant inefficaces.
•
Tuyauterie de capteur de pression d'air incorrectement fixée.
Si l'on doit remplacer le capteur de différentiel de pression d'air, s'assurer que le capteur
de rechange est du modèle IBC 240-003 (et non une pièce similaire identifiée comme ne
pouvant être utilisée qu'avec le modèle de chaudière SL 28-160). L'utilisation de tout autre
capteur de différentiel de pression d'air est interdite.
5.2.4 Capteur de pression d'eau
Le capteur de pression d'eau s'assure de la présence d'une pression adéquate dans le
système de chauffage pour une exploitation sûre. La pression est affichée en livre par
pouce carré par défaut. Si la pression du système chute sous de huit livres par pouce
carré, le taux de mise à feu de la chaudière est réduit. Si la pression baisse à quatre livres
par pouce carré ou plus bas, la chaudière ne s'allumera pas.
Vérifiez le fonctionnement des deux capteurs en isolant la chaudière du système de
canalisations en fermant la soupape de remplissage du système puis en ouvrant la
soupape de décharge; la lecture de pression devrait indiquer une diminution de la
pression. Si l'un des deux signaux demeure stable, vidangez la chaudière et remplacez le
capteur ou enlevez les débris qui pourraient bloquer l'entrée du capteur et le réinsérer.
DÉPANNAGE
Le ventilateur ne fonctionnera qu'à
vitesse maximale si débranché.
Le ventilateur ne fonctionnera qu'à
vitesse maximale si débranché.
Le ventilateur ne fonctionnera qu'à
vitesse maximale si débranché.
2 impulsions/rotation (fréquence x 30
= r/min)
5-3
