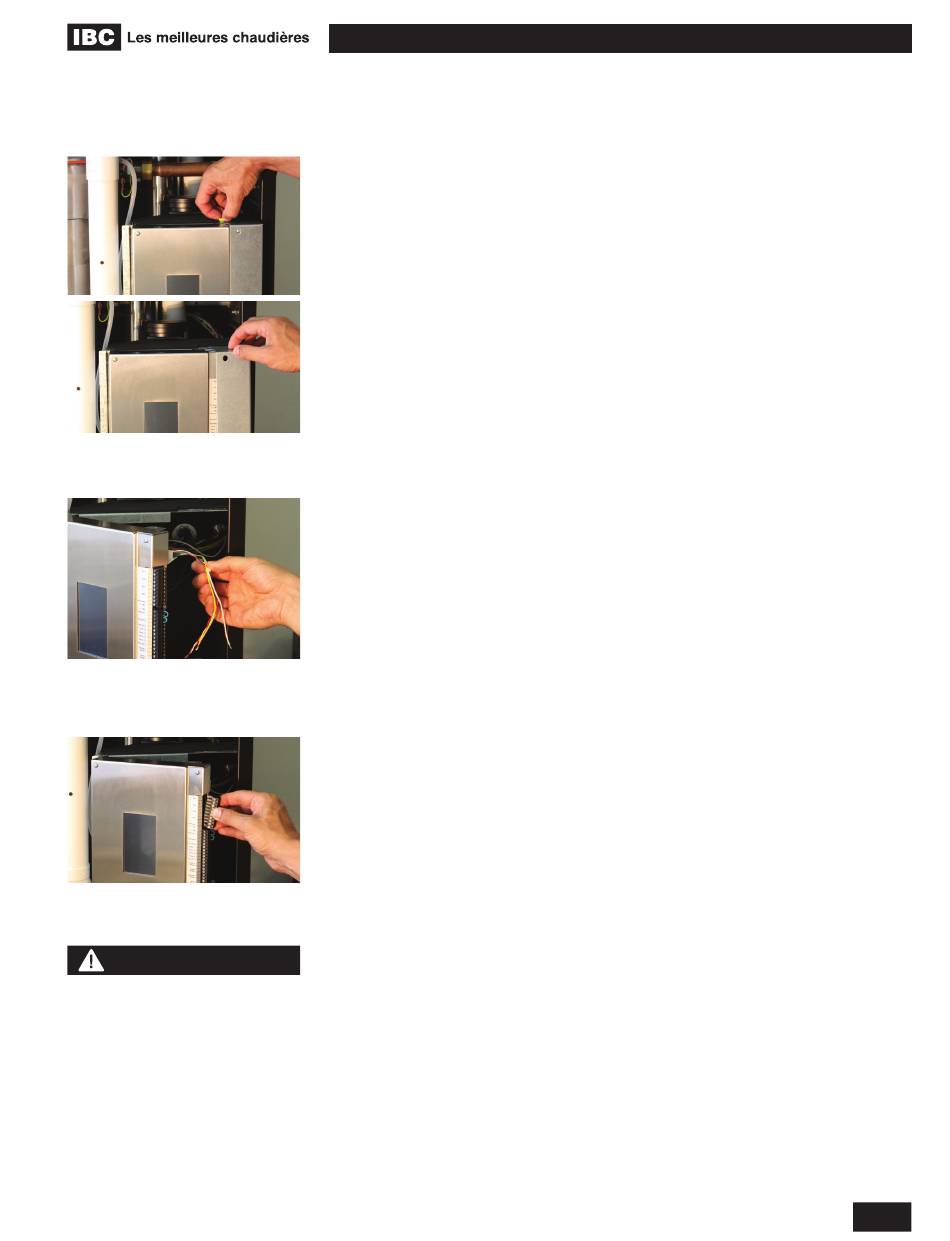

Dépose du couvercle du boîtier de
connexion
Conducteurs de tension secteur
pour le bloc d'alimentation, la pompe
primaire et la sortie à vitesse variable
Bornier de pompe à tension secteur
pour les circuits
ATTENTION
Les relais de pompe internes
sont protégés par des fusibles
de 5 ampères. L'intensité
maximale recommandée pour
chaque fusible est de 4 ampères.
L'intensité maximale combinée
des pompes est de 10 ampères.
Des relais d'isolement ou des
contacteurs DOIVENT être
utilisés si l'intensité du courant
dépasse ces maxima.
FONCTIONNEMENT DE LA CHAUDIÈRE
CHAUDIÈRES MODULANTES À GAZ VFC 15-150, VFC 45-225
1.8
CÂBLAGE ÉLECTRIQUE
Le câblage électrique de la chaudière (y compris la mise à la terre) doit être conformes
aux codes de l'électricité locaux, à la dernière édition du National Electrical Code, ANS/
NFPA no 70 ou au Code canadien de l'électricité, C22.1, 1re partie.
1.8.1 Connexion à la tension du réseau
La connexion à la tension du réseau doit être effectuée à l'intérieur du boîtier de connexion
du câblage d'excitation (consultez la Figure 31). Connectez la chaudière au réseau
électrique par un circuit indépendant protégé par des fusibles et muni d'un interrupteur
Marche/Arrêt visible de l'endroit où la chaudière est installée. Utilisez un fil de calibre no
14 ou un conduit de câble fixé convenablement à la chaudière pour les circuits principaux
d'alimentation et les circuits de pompe.
Raccordez les fils identifiés « AC in » à l'intérieur du boîtier de connexion à une
alimentation de 120 VCA à 15 A. La demande maximale réelle est inférieure à 4 A (pour
une installation résidentielle incluant 4 pompes de grosseur typique).
L'alimentation 120 V c.a. des pompes de circuits (P/V1, P/V2, P/V3, et P/V4) a été installée
et connectée en usine à P/V-L et P/V-N pour votre commodité. Si vous devez utiliser les
raccordements P/V de relais pour des vannes de régulation par zones, les raccordements
de 120 V c.a. aux bornes P/V-L et P/V-N devront alors être retirés et isolés correctement.
On peut alors fournir une alimentation 24 V c.a. au moyen d'un transformateur externe pour
alimenter les vannes de régulation par zones. Les quatre paires de contacts supérieures de
cette barrette de connexion verte sont ainsi alimentées, permettant de gérer jusqu'à 4 pompes
de circuits distincts : la paire supérieure pour le circuit 1, la deuxième paire pour le circuit 2, etc.
Une fois que le système de contrôle est programmé pour les circuits en question, la chaudière
pourra les gérer sans besoin d'autres relais (pour des charges jusqu'à 0,25 kW (1/3 HP); pour
des puissances plus élevées, utilisez un relai de protection).
La pompe primaire est connectée à la paire de contacts jaune et blanc identifiés Pompe
primaire (« Primary Pump ») qui est précâblée avec le système de contrôle (et son
alimentation de 120 V) à l'arrière du système de contrôle, dans le coin supérieur droit. Ne
tentez pas de connecter la pompe primaire au bornier Pompe/Robinet de zone situé du
côté droit du système de contrôle; ce bornier sert uniquement à la connexion des pompes
secondaires et des robinets de zone. Connectez le fil noir de la pompe à la borne jaune
de cette paire de contacts (mise sous tension). Les deux contacts blanc et jaune devraient
être munis de capuchons de protection individuels si la pompe primaire n'est pas
alimentée à partir de cette paire de contacts (p. ex. si la pompe primaire à vitesse variable
est connectée directement au réseau électrique).
Les pompes peuvent être mises en marche et arrêtées au moyen du clavier; il n'est
donc pas nécessaire de raccorder les pompes de manière temporaire pendant le
remplissage du système ou la purge d'air. Si les pompes sont connectées au système
de contrôle pendant le remplissage du système ou la purge d'air, raccordez à nouveau
la pompe de la chaudière au fil identifié « Pompe primaire » à l'intérieur du boîtier de
connexion afin de permettre à la routine de vérification du débit d'eau de s'effectuer.
Dans le cas d'une nouvelle construction, utilisez de manière temporaire un thermostat
ou un câble de liaison avec l'interrupteur Marche/Arrêt pour permettre la gestion
de l'alimentation de la chaudière. Ne coupez pas l'alimentation simplement en
débranchant le fil, car la routine de gestion de l'humidité sera alors interrompue
(le ventilateur tourne à très basse vitesse pendant 90 minutes après l'arrêt du brûleur).
Traitez cet appareil comme un ordinateur : ne faites pas que tirer sur le fil pour l'éteindre.
Si un message d'erreur indique de vérifier la ventilation pour cause de circulation d'air
insuffisante [Low Airflow], vérifiez s'il y a accumulation d'eau dans les tubulures d'air de
référence en vinyle transparent (purgez l'eau). Ce problème est survenu à l'occasion sur
des sites de construction où l'alimentation de la chaudière avait été coupée à répétition
pendant que celle-ci était encore humide.
L'intensité totale du courant de toutes les pompes connectées au moyen des relais du
panneau du système de contrôle ne devrait pas excéder 10 A. Le panneau du système
de contrôle est protégé par des fusibles montés dessus, remplaçables sur place. Chaque
pompe est munie d'un fusible individuel de 5 ampères. Le contact d'alarme est muni d'un
fusible de 5 ampères et le système de contrôle de 24 V c.a. de la chaudière est protégé par
un fusible de 2 ampères.
1-27
