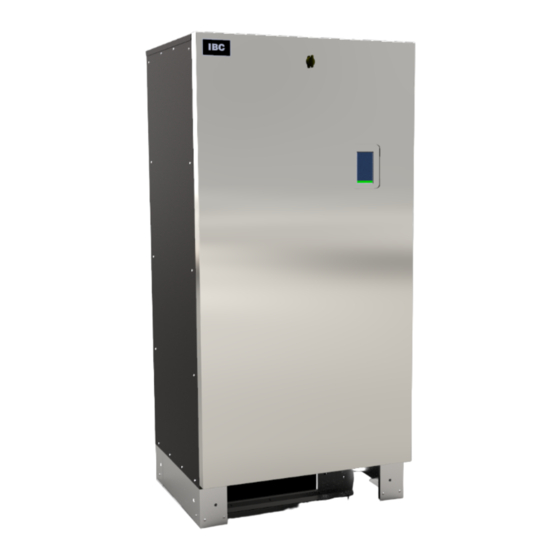

IBC EX Serie Guide Rapide

Installation de la chaudière
Assurez-vous que les supports de fixation de la chaudière sont solidement
vissés au plancher.
Ventilation
(Sections 3.5)
Respectez les spécifications et l'information fournies dans les sections du
manuel indiquées en ce qui concerne le matériel et la longueur appropriés
des conduits de ventilation.
Important : Utilisez des adaptateurs appropriés à l'appareil pour
les conduits en polypropylène (PP) ou en acier inoxydable.
Évacuation seulement (la prise d'air est dans la salle de la chaudière) : 10 pi
Pour les installations à travers le mur, assurez-vous que le dégagement
vertical est suffisant et que la fumée d'échappement est à bonne distance
des entrées d'air du bâtiment.
Assurez-vous que tous les conduits de ventilation sont inclinés vers la
chaudière à un angle respectant au minimum l'exigence la plus stricte entre
5/8 po par pi et les consignes du fabricant du système d'évent en PP.
Assurez-vous que les conduits en PP sont soutenus au moins aux 36 po.
Pour les sections horizontales longues de PVC et de CPVC, augmentez
l'inclinaison à au moins 3/8 po.
Insérez complètement le conduit dans la
sortie de gaz de combustion de la chaudière
et serrez la bride de façon à assurer
l'étanchéité de la connexion.
Vérifiez la solidité de la connexion au carneau
de la chaudière en tirant sur le conduit.
Longueurs max. des conduits d'évacuation
Dimensions de conduit EX 400, EX 500
d'évacuation
Série 40; tuyaux en PP rigides
PVC/PVC-C /PP rigide/ 170 pi (alimentation ou
acier inoxydable de 4 po évacuation)
PVC/PVC-C /PP rigide/ s/o
acier inoxydable de 6 po
Coude d'aération de 90° Calculez une longueur
équivalente de 5 pi.
Coude 45° Calculez une longueur
équivalente de 3 pi.
Coudes à 87°-90° en PP Utilisez un équivalent
de 5 pi
Collecteur de condensat
1. Remplissez le dispositif d'eau.
2. Fixez la goulotte de vidange.
3. Serrez l'écrou-union.
4. Vérifiez qu'il n'y a pas de fuites.
Important: Ne s'applique pas au chauffage pour la construction.
L'encrassement des ventilateurs, des brûleurs et des allumeurs n'est pas
couvert par la garantie.
120-370F1 Fiche de référence pour l'installation - EX 400, 500, 700, 850
Fiche de référence pour l'installation – Série EX
(Section 3.0 du manuel)
EX 700, EX 850
s/o
120 pi (alimentation ou
évacuation)
Calculez une longueur
équivalente de 5 pi.
Calculez une longueur
équivalente de 3 pi.
Utilisez un équivalent
de 5 pi
( )
Section 3.6
Alimentation en gaz
Pour l'alimentation de la chaudière en gaz, nous recommandons
l'utilisation de tuyaux rigides au lieu de tuyaux flexibles. Si vous
utilisez un tuyau flexible, assurez-vous que son diamètre convient à
la cote maximale en BTU de la chaudière.
Pression minimum
d'alimentation en gaz
Pression maximale
d'alimentation en gaz
Choisissez un diamètre de tuyau qui assurera une alimentation
continue suffisante à la chaudière, à une pression suffisante.
Pression d'alimentation recommandée à plein régime
Gaz naturel
Propane
• Assurez-vous qu'il y ait au moins 6 pieds de tuyau entre la
chaudière et les régulateurs de pression de gaz.
• Utilisez un manomètre pour vérifier que la pression du gaz qui
arrive à la chaudière est suffisante et que le seuil de verrouillage
ne dépasse pas la pression maximale.
• Si vous utilisez un régulateur de gaz avec évent à 5 psi de
pression, utilisez toujours un tuyau d'évent surdimensionné
pour éviter le pompage du régulateur lorsque les chaudières
chauffent à faible intensité.
Si vous installez la chaudière sur un réseau existant de tuyaux de
cuivre, nettoyez et dégagez bien les tuyaux avant d'y connecter
la chaudière. Autrement, la soupape de gaz pourrait se bloquer,
entraînant un rendement irrégulier de l'appareil.
Longueur maximale 1¼ po
du tuyau par modèle IPS
EX 400 (Gaz Naturel) 150 pi
EX 400 (Propane) 400 pi
EX 500 (Gaz Naturel) 100 pi
EX 500 (Propane) 250 pi
EX 700 (Gaz Naturel) 50 pi
EX 700 (Propane) 150 pi
EX 850 (Gaz Naturel) 40 pi
EX 850 (Propane) 100 pi
Erreurs de pression basse
Pour chaque nouvelle installation, il faut réinitialiser le
commutateur d'arrêt en cas de pression basse. Pour ce faire,
appuyez sur le bouton de réenclenchement rouge.
Commutateur
d'arrêt en cas
de pression
haute
Coupe-circuit en cas de manque d'eau
Pour supprimer les erreurs du coupe-circuit en cas de
manque d'eau causées par l'air :
1. Assurez-vous qu'aucune bulle d'air n'est emprisonnée
dans la chaudière ou dans les tuyaux.
2. Dans le menu de l'écran tactile de l'unité de
commande, allez à Status > Clear Errors > Yes
Important : Avant d'éteindre la chaudière,
assurez-vous qu'elle est « en attente » (Standby).
( )
Section 3.9
4 po CE
14 po CE
7 po
10 po
1 ½ po 2 ½ po
2 po IPS
IPS IPS
350 pi 1000 pi >2000 pi
900 pi >2000 pi >2000 pi
200 pi 700 pi 1800 pi
600 pi 2000 pi >2000 pi
100 pi 350 pi 800 pi
300 pi 900 pi 2000 pi
80 pi 250 pi 600 pi
200 pi 700 pi 1600 pi
( )
Section 6.3.5
Commutateur
d'arrêt en cas
de pression
basse
