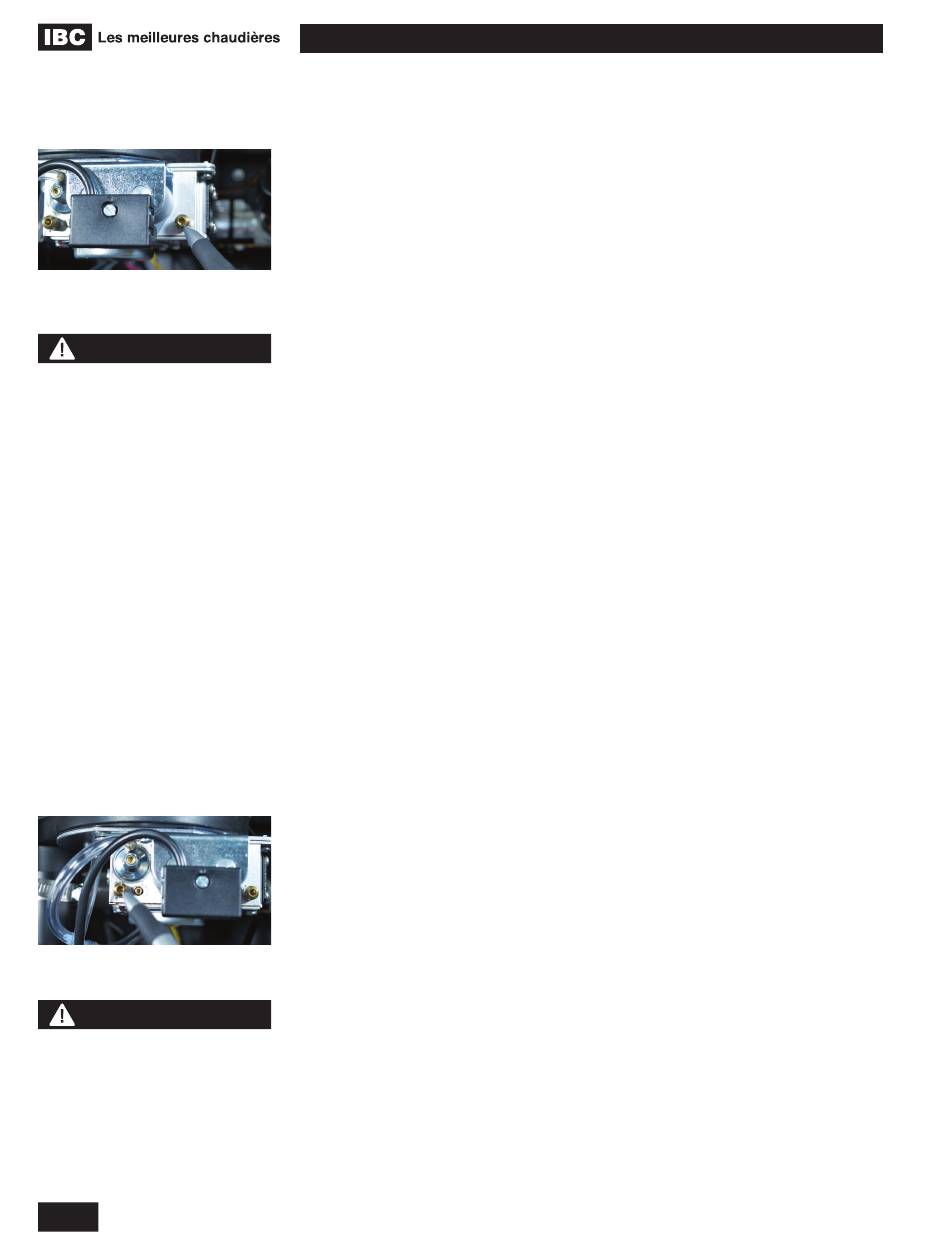

Prise d'essai de pression d'entrée
de gaz
AVERTISSEMENT
Remplissez le collecteur d'eau
avant le premier allumage de la
chaudière afin d'empêcher les
gaz de combustion de pénétrer
dans la pièce. Ne faites jamais
fonctionner la chaudière si le
collecteur de condensats n'est
pas rempli d'eau. Le non respect
de cette directive causera des
blessures corporelles graves ou
la mort.
Prise d'essai de la pression du
collecteur
DANGER
Il est interdit de faire des
ajustements à la soupape
d'admission de gaz IBC sans
analyseur de combustion de gaz
correctement étalonné ou sans
personnel formé et expérimenté
pour s'en servir. Ne pas utiliser
un analyseur peut avoir comme
conséquence un risque immédiat.
3-2
CHAUDIÈRES MODULANTES À GAZ VFC 15-150, VFC 45-225
3.2 AVANT L'ALLUMAGE
3.2.1 Contrôles de pré-allumage
1.
Assurez-vous que l'installation des conduits de ventilation est complète et que son
étanchéité a été vérifiée. Assurez-vous également que tout système d'évacuation
commun du site d'installation est isolé et indépendant de la chaudière VFC, que les
trous causés par l'enlèvement d'une ancienne chaudière ont tous été scellés et que
l'ancien système d'évacuation a été redimensionné. Remplissez le collecteur de
condensats à ras bord.
2.
Vérifier que le système de tuyauterie d'eau est entièrement rincé et préchargé et que
tout l'air a été expulsé par les capuchons de purge dévissés. Remarquer qu'il est
possible de mettre sous tension et hors tension toutes les pompes à partir de l'écran
tactile - sans demande de chaleur. Ceci simplifie considérablement le remplissage
du système et la vidange d'air (aller à la Configuration de l'installateur, Réglages du
système, Réglages sur site, puis régler la Purge manuelle de pompe à « Marche
»). Une fois la purge terminée, désactivez la fonction [Off] à défaut de quoi elle sera
automatiquement désactivée lors de la prochaine demande de chaleur. Utilisez une
pression d'eau minimale de 83 kPa (12 psig). Vérifiez que la soupape de décharge
est drainée de manière sécuritaire.
3.
Effectuez une dernière vérification des branchements électriques.
4.
Au moyen d'un manomètre, vérifiez si la pression de gaz est adéquate à la prise
d'essai de l'entrée de gaz. Les exigences sont un minimum de 3 pouces de colonne
d'eau et un maximum de 14 pouces de colonne d'eau.
3.2.2 Test du dispositif d'arrêt automatique de
l'allumage
Alors que la chaudière fonctionne, vérifiez le dispositif d'arrêt automatique de l'allumage
en fermant manuellement la soupape de gaz située tout juste à l'extérieur de la chaudière.
Assurez-vous que la chaudière s'éteint, qu'elle se place en mode Erreur et que les
informations appropriées s'affichent sur l'écran tactile. Pour redémarrer la chaudière,
coupez l'alimentation ou appuyer sur « Effacer les erreurs » dans la section des
diagnostics avancés.
3.3
MISE EN SERVICE
Les chaudières modulantes de la gamme VFC sont programmées en usine pour
un fonctionnement au gaz naturel (ou au propane selon votre commande) à un site
d'installation situé au niveau de la mer. Les vis d'ajustement de la soupape d'admission
ont été scellées en usine au moyen d'un adhésif de type Loctite qui peut être brisé
au besoin. Toutefois, le dosage du mélange ne devrait être modifié que par un
technicien qualifié muni d'un équipement d'analyse de la combustion fonctionnant
convenablement.
Le contrôleur détecte automatiquement l'altitude de l'installation et fait les ajustements
appropriés pour faire fonctionner la chaudière jusqu'à 4 500 pieds d'altitude sans
diminution de capacité. La chaudière se sous-sollicitera automatiquement aux altitudes
dépassant 4 500 pieds. Se référer aux tableaux d'altitude d'IBC pour de plus amples
informations.
Afin de vérifier que la soupape de gaz fonctionne adéquatement sur le site, un technicien
qualifié peut suivre la procédure suivante (consultez la Figure 32) :
1.
Coupez le gaz de chaudières vanne d'arrêt. Au moyen d'un petit tournevis plat (3
mm), ouvrez le point de mesure de pression du manifold en tournant la vis centrale
d'un tour complet dans le sens antihoraire. Branchez un manomètre entre le point
de mesure de pression du manifold et la tubulure de référence et ouvrez le gaz vers
l'appareil. En mesure statique, le manomètre doit idéalement indiquer 1,75 kPa (7
