9.6 Démontage du manchon d'amorçage

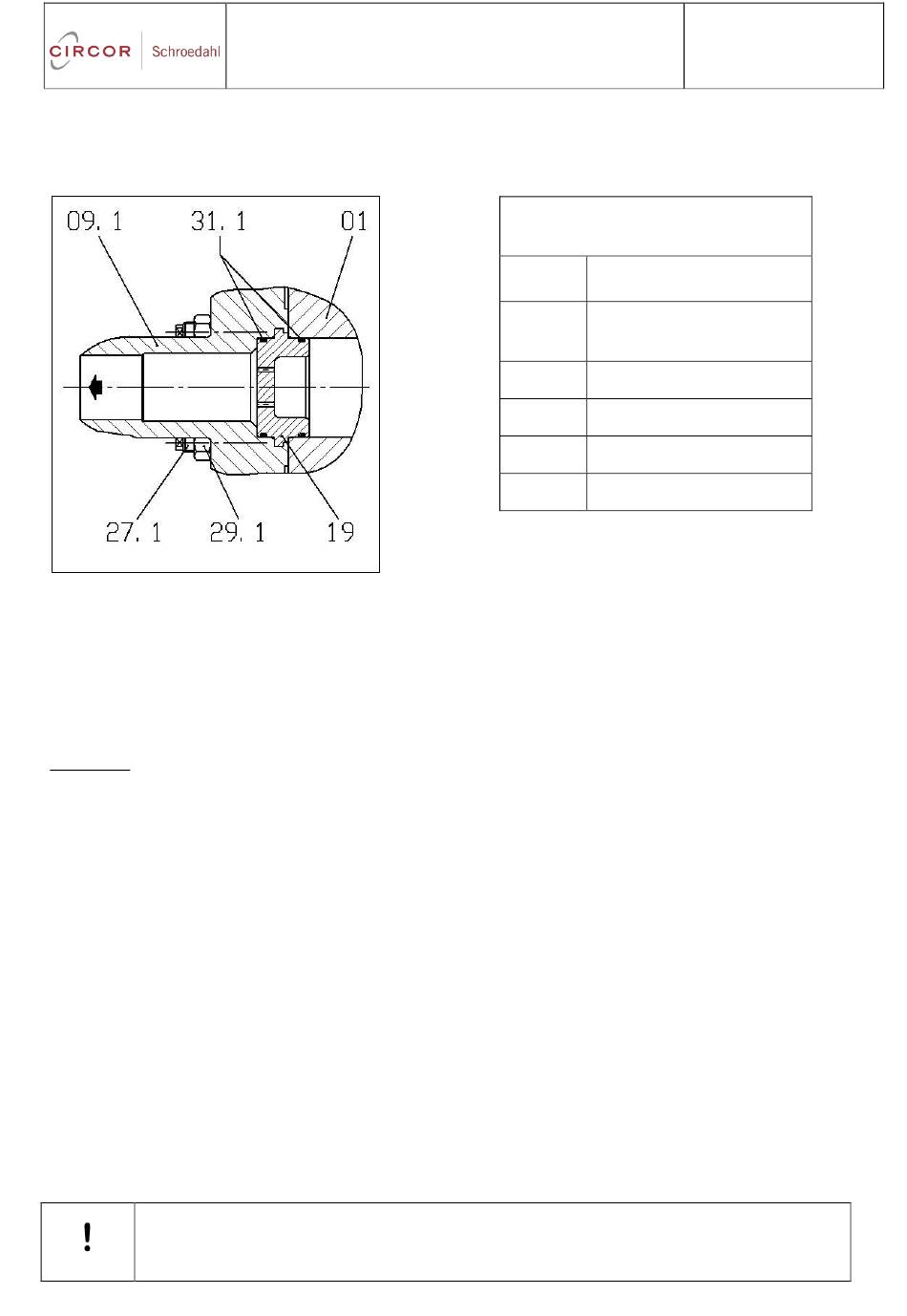

Figure 12 Manchon d'amorçage manuel type TDL avec liste des pièces
1. Desserrer les écrous hexagones (pos. 29.1).
2. Ôter en tirant le manchon latéral (pos. 09.1).
3. Extraire la pièce rapportée d'amorçage (pos. 19).
Inspection :
1. Si la pièce rapportée d'amorçage (pos. 19) est endommagée, il faut remplacer tout le manchon d'amorçage.
2. Remplacer tous les joints toriques (pos. 31.1).
9.7 Montage du manchon d'amorçage
1. Le montage s'effectue dans l'ordre inverse du démontage décrit au chapitre 9.6.
2. Serrer en croix les vis à six pans (pos. 27.1)/Écrous hexagones (pos. 29.1) uniformément au couple prescrit
(voir le chapitre 9.8).
9.8 Couples de serrage en Nm pour les vis à tiges allégées et les vis sans tête (pos. 26, 27
et 27.1)
Lorsque les couples de serrage pour les vis à tiges allégées et les vis sans tête ne sont pas indiqués sur les plans en
coupe fournis à la livraison, appliquer les valeurs indiquées dans les tableaux ci-dessous.
Les vis à tiges allégées ou les vis sans tête ne doivent être serrées aux couples indiqués dans les
tableaux 1 ou 2 que lorsque la robinetterie est hors pression et à température ambiante.
NOTA
Instructions de montage, d'entretien et
d'utilisation des régulateurs de débit minimal
TDL
Manchon d'amorçage manuel type
TDL
Pièce
Description
09.1
Manchon latéral (manchon
d'amorçage)
19
Pièce rapportée d'amorçage
27.1
Boulon
29.1
Numéro six pans
31.1
Joint torique
Page 30 de 40
