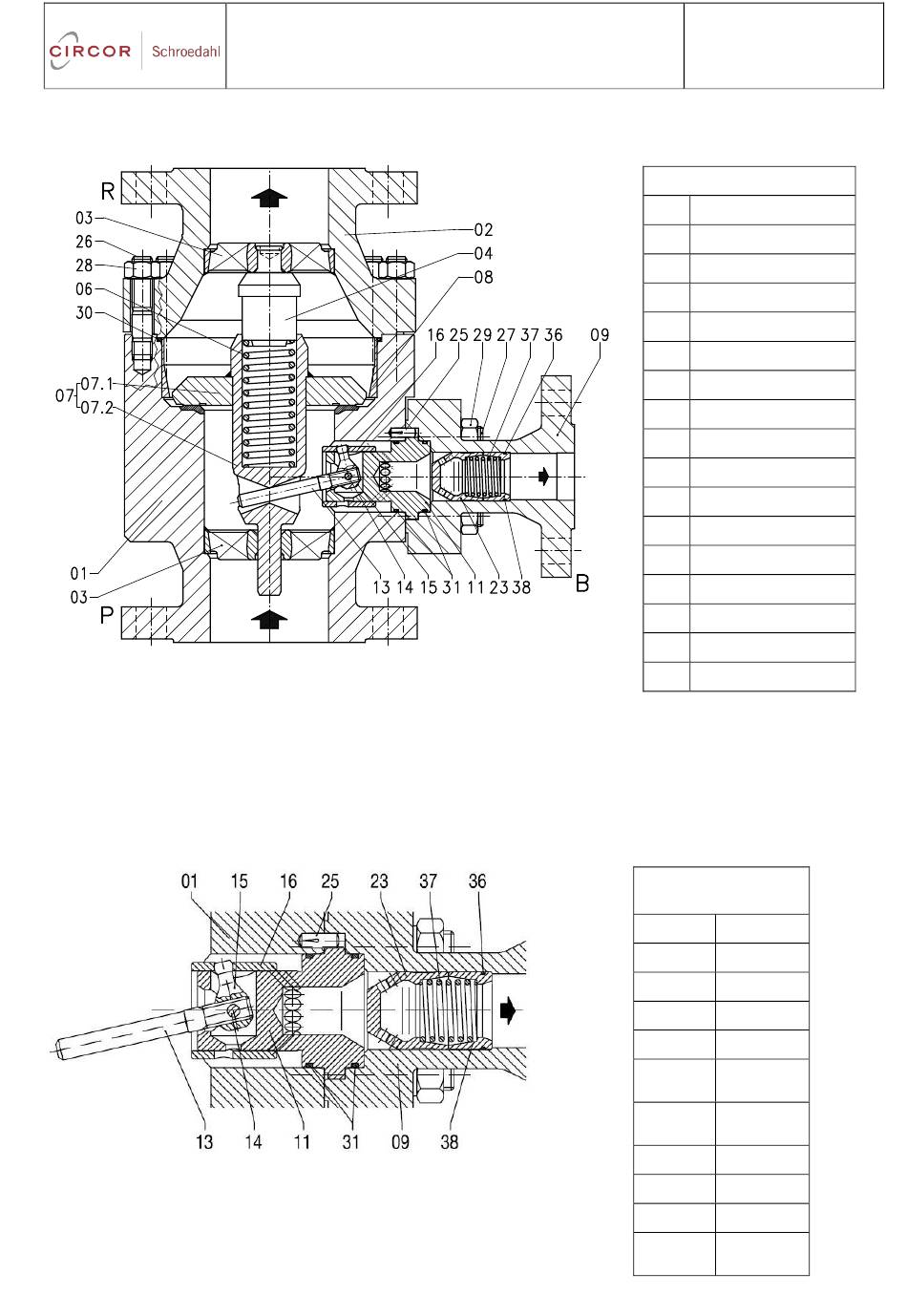

Figure 1 Plan en coupe et liste des pièces de la robinetterie de type TDL (exemple)
Figure 2 Plan en coupe et liste des pièces de l'écoulement libre de type TDL
(exemple)
Instructions de montage, d'entretien et
d'utilisation des régulateurs de débit minimal
TDL
Page 12 de 40
Corps
Pièce
Description
01
Partie inférieure du corps
02
Partie supérieure du corps
03
Guide de centrage du clapet
04
Boulon de guideage
06
Ressort
Dispositif antiretour conique
07
complet
07.1
Dispositif antiretour conique
07.2
Tige
Tôle de garniture ou anneau
08
Venturi
09
Bras de dérivation
25
Goupille de guidage
26
Boulon
27
Boulon
28
Écrou à six pans
29
Écrou à six pans
30
Joint torique
Écoulement libre de type
TDL
Pièce
Description
11
Commande
13
Levier
14
Axe de pivot
15
Bras de levier
16
Douille de
commande
23
Douille
perforée
31
Joint torique
36
Joint torique
37
Ressort
38
Bague de
fond
