Installation de la robinetterie :
Pour le
procédé
ARV
Pompe Pompe

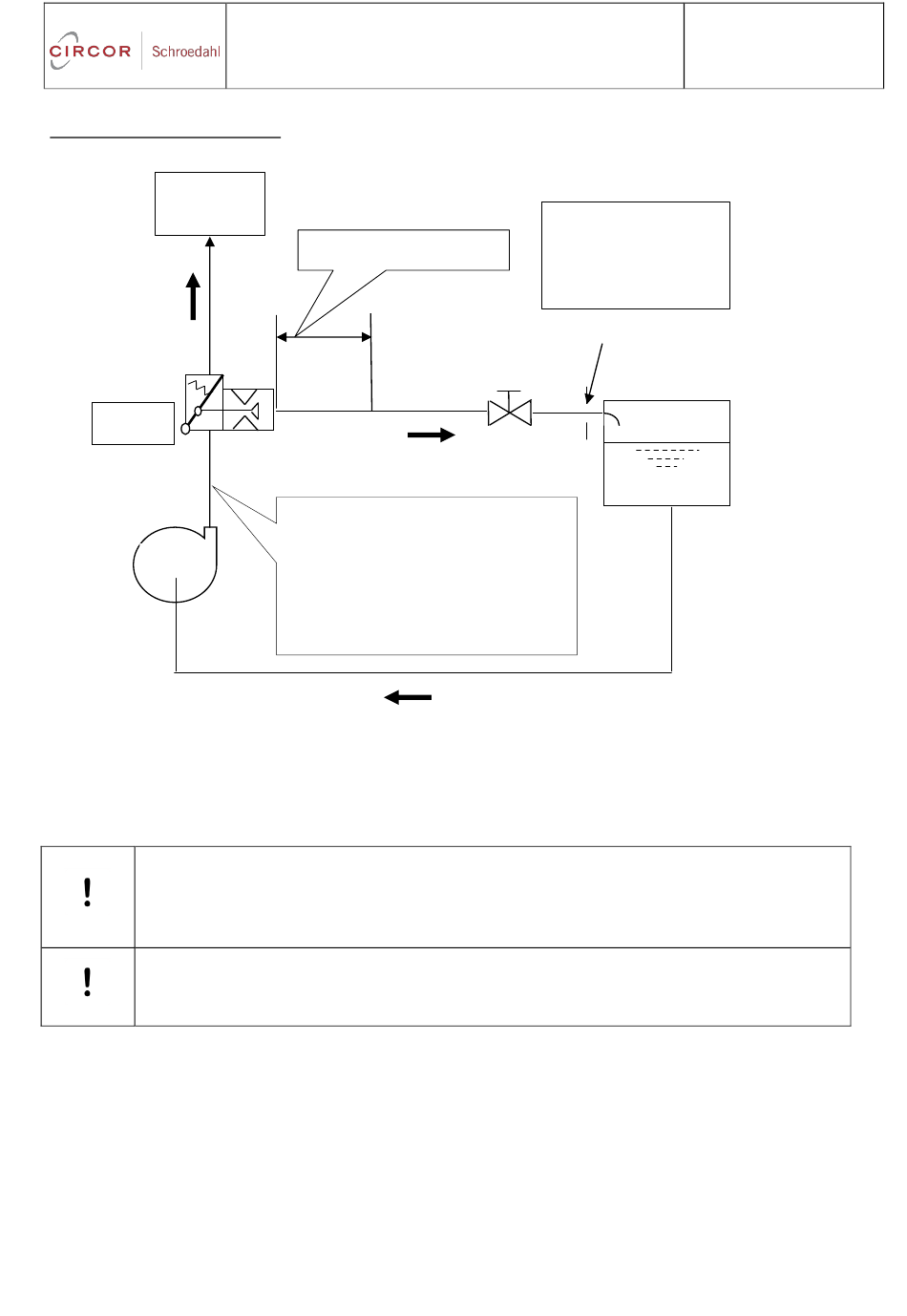

Figure 11 Représentation schématique des conditions de montage de la robinetterie de protection de pompe
Pour éviter les perturbations de fréquence en raison des oscillations de pression du liquide, la distance
entre la sortie de la pompe et l'entrée de la vanne ne doit pas dépasser vers le haut 3 m. Par ailleurs, le
tube d'amenée doit être rectiligne. Pour les cas exceptionnels, contacter le constructeur pour obtenir
plus d'informations.
NOTA
Le filtre recommandé à la sortie de pompe doit avoir une ouverture de maille de 0,3 à 0,5 mm. Pour la
mise en service, nous recommandons une ouverture de maille plus petite pour le filtre (p. ex. 0,1 mm).
NOTA
Instructions de montage, d'entretien et
d'utilisation des régulateurs de débit minimal
Tubulure rectiligne ≥ 3 x NPS
Conduite de
dérivation
1) Distance optimale : nulle !
1) Distance optimale : nulle !
2) Au maximum, 3 m en considérant
2) Au maximum, 3 m en considérant
une tubulure rectiligne de ≥ 2 x DN
une tubulure rectiligne de ≥ 2 x DN
Pas de tube coudé à l'entrée de
Pas de tube coudé à l'entrée de vanne !
vanne !
TDL
Mise en place du BPV
ou du disque perforé ->
Aussi près que possible
du réservoir
