9.7 Démontage de la pièce rapportée d'amorçage

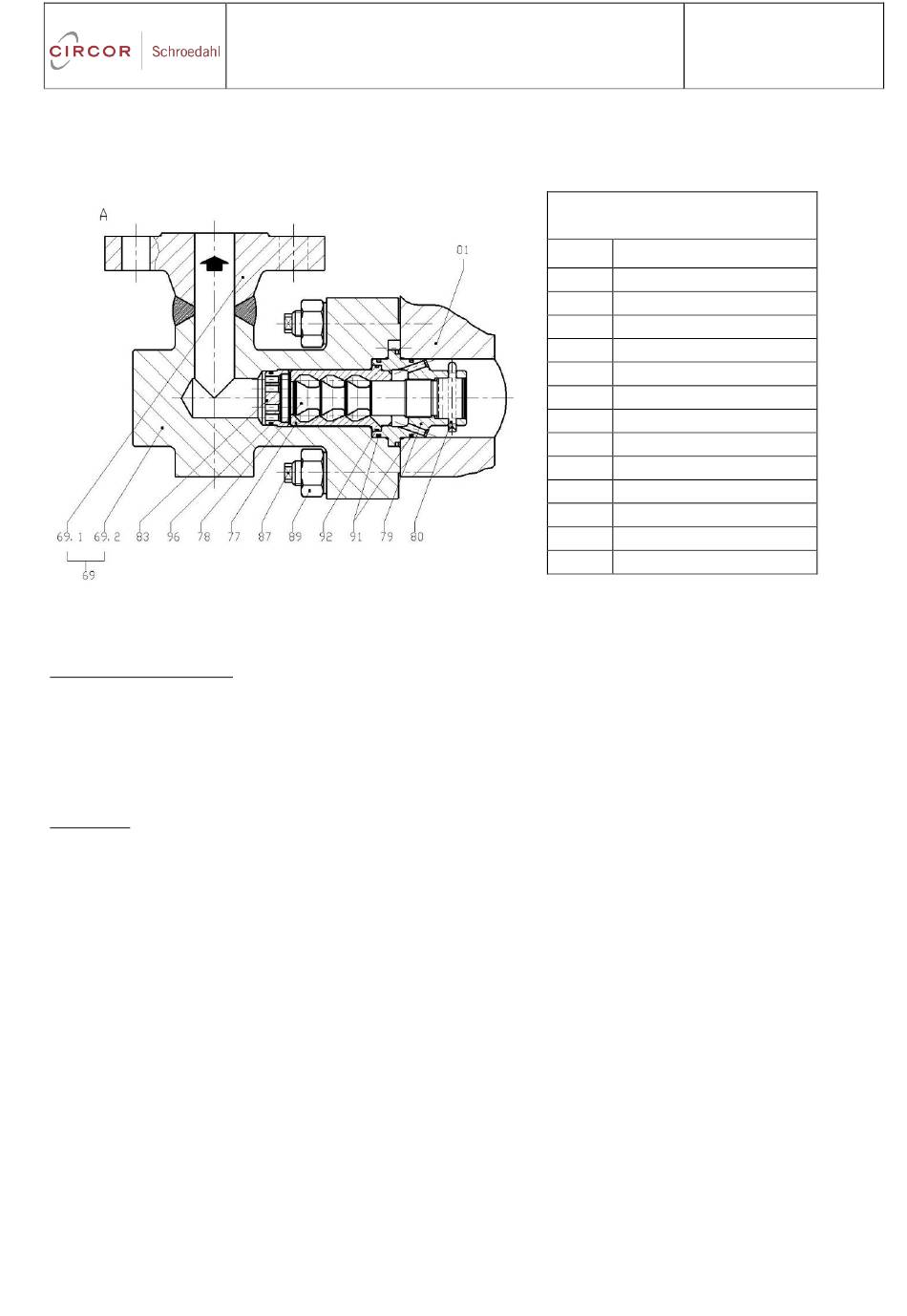

Figure 11 Manchon d'amorçage manuel avec liste des pièces pour le type MRM
Procédure de démontage :
1. Desserrer les écrous hexagones (pos. 89)
2. Ôter en tirant le manchon coudé (pos. 69)
3. Extraire en tirant la goupille fendue (pos. 80) et dévisser le dispositif d'amorçage Vertex conique (pos. 78).
Inspection :
1. Si le dispositif d'amorçage Vertex conique (pos. 78) ou la douille Vortex (pos. 77) est endommagée, remplacer
tout le manchon d'amorçage avec le disque perforé (pos. 83).
2. Remplacer aussi tous les joints toriques (Pos. 91, 92 und 96).
9.8 Montage de la pièce rapportée d'amorçage
1. Le montage de la pièce rapportée d'amorçage s'effectue dans l'ordre inverse du démontage décrit au chapitre
9.7.
2. Serrer en croix les tiges filetées (pos. 87)/écrous hexagones (pos. 89) uniformément au couple prescrit (voir le
chapitre 9.9).
Instructions de montage, d'entretien et
d'utilisation des régulateurs de débit minimal
MRM
Manchon d'amorçage manuel pour le
type MRM
Pièce
69
69.1
69.2
77
78
79
80
83
87
89
91
92
96
Page 32 de 44
Description
Manchon angulaire compl. (Manchon
d'amorçage)
Manchon
Bride
Passage de vortex
Dispositif conique Vertex d'amorçage
Support
Goupille fendue
Orifice de dérivation
Boulon
Écrou à six pans
Joint torique
Joint torique
Joint torique
