utilisées dans des systèmes haute pression, une conduite de dérivation avec une contrepression appropriée doit si
possible être intégrée, p. ex. un régulateur de pression en aval de type BPV dans la conduite de dérivation pour éviter
toute cavitation pendant le débit de dérivation.
En l'absence de toute exigence de fonctionnement dans les documents du bon de commande et la fiche technique, les
exigences normales sont prises en considération par défaut. Des conditions divergentes doivent faire l'objet d'un
agrément en particulier.
Hauteur de refoulement H - Débit Q [en %]
Hauteur de refoulement H
180%
160%
140%
120%
100%
Point de
80%
fonctionnement au
60%
débit minimal
PM [QM; HM]
40%
20%
0%
0%
20%

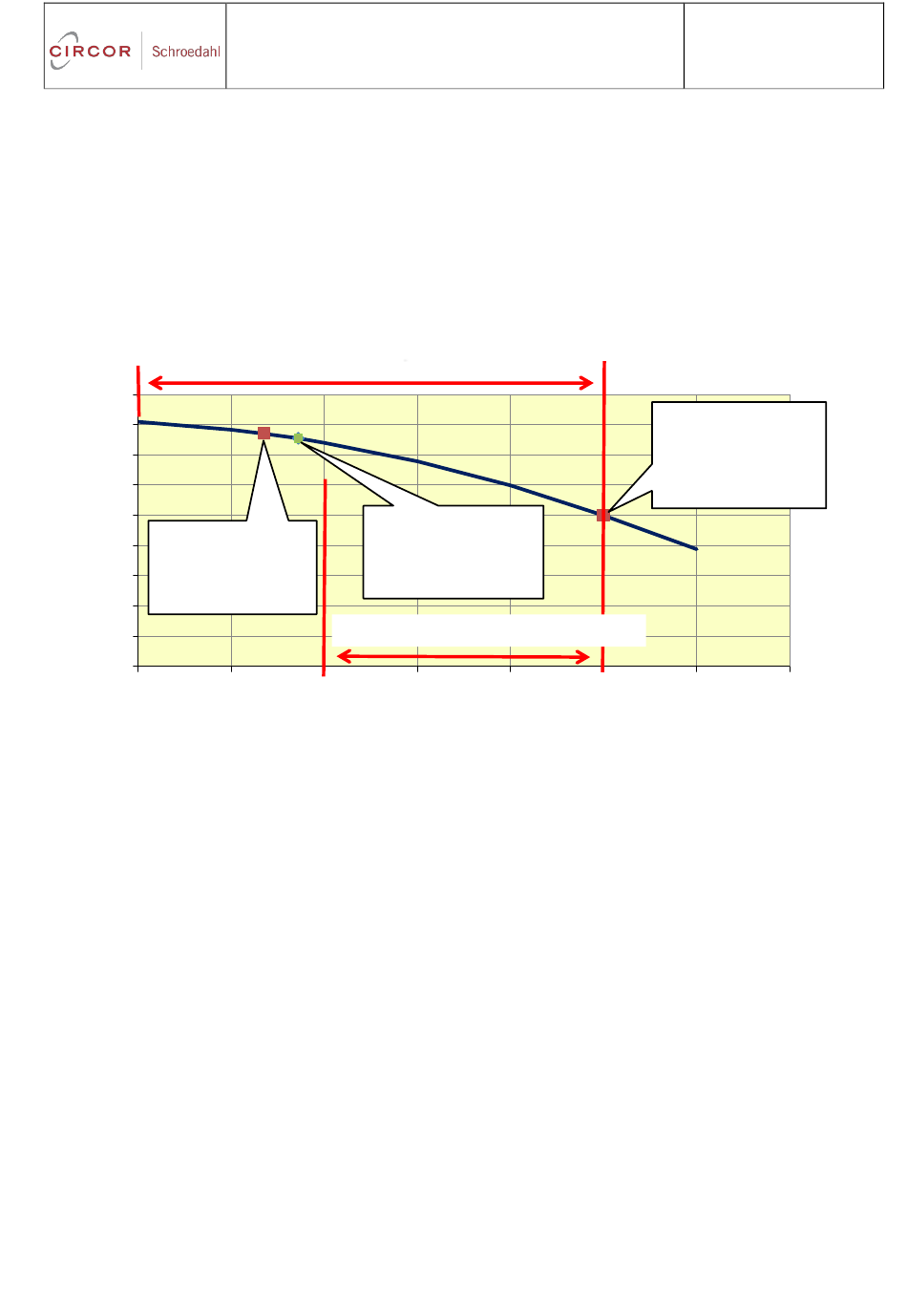

Figure 6 Exigences normales et spéciales de fonctionnement
5.6 Exigences spéciales de fonctionnement
Pour les applications dans la zone de pleine charge de 0 à 100 % du débit de procédé, les caractéristiques d'exécution
pouvant avoir un effet sur la robinetterie doivent être contrôlées avant la commande. Ces exigences de fonctionnement
doivent être nommées dans la commande et confirmées par la fiche technique. Il résulte de ce type d'exigence de
fonctionnement des contraintes plus strictes concernant le dimensionnement de la vanne et du maintien en pression
de dérivation.
Lorsqu'un maintien en pression élevé ne peut pas être garanti pour le fonctionnement de l'installation, l'utilisation d'un
régulateur de maintien en pression de type BPV est requise, car il faut garantir à tout instant que le maintien en
pression de dérivation dans la conduite de retour de dérivation est toujours supérieur de 4 bar à la pression du liquide
dans l'état de saturation.
Cette exigence spéciale de fonctionnement interdit l'utilisation pour la raison mentionnée ci-dessus d'un simple disque
à trous pour la retenue de pression. La pression demandée dans la conduite de retour est déterminée au cas par cas et
peut diverger de l'exigence forfaitaire de 4 bar mentionnée ci-dessus. Des conditions divergentes doivent faire l'objet
d'un agrément en particulier.
Instructions de montage, d'entretien et
d'utilisation des régulateurs de débit minimal
B) Exigences spéciales de fonctionnement
Dérivation (robinetterie)
point de commutation SP
A) Exigences normales de fonctionnement
40%
60%
MRM
80%
100%
Page 17 de 44
Point de
fonctionnement au
débit maximal
P100 [Q100; H100]
Durchfluss Q
120%
140%
Débit Q
