Instructions de montage, d'entretien et
d'utilisation des régulateurs de débit minimal
Page 12 de 44
MRM

5.2 Structure de la robinetterie de type MRM

Le régulateur de débit minimal ou Automatic Recirculation Valve (ARV) en anglais est composé d'une partie inférieure
et supérieure de carter (pos. 01 et pos. 02) avec les brides respectives de raccordement principal. Le carter de
dérivation (pos. 09.1 et pos. 09.2) et au choix aussi le manchon d'amorçage (p. 09.3), voir le chap. 5.7, sont disposés
horizontalement en juxtaposition latérale. Le dispositif antiretour conique (pos. 07) ainsi que les dispositifs mécaniques
de commande et d'étranglement (pos. 10-16, 20-22, 37) se trouvent à l'intérieur.
Le carter standard est composé d'acier au carbone, d'acier inoxydable ou duplex.
Les matériaux composant le carter sont sélectionnés en fonction de la pression et de la température caractéristique
assignée ainsi que du liquide refoulé. Les pièces internes standards sont fabriquées en acier inoxydable avec une teneur
en chrome d'au moins 13 %. Sur demande, nous proposons aussi d'autres matériaux pour le carter et les pièces
internes. La sélection des matériaux composant les joints d'étanchéité dépend du liquide et de la température.
Les robinetteries de type MRM sont disponibles dans les tailles standards DN 80 -300 (3-12") et des pressions
nominales EN 63-640 ou des classes ASME 300-4500. Sur demande, d'autres tailles ou classes de pression sont
disponibles.
Les brides sont conformes aux standards EN ou ASME. Sur demande, des brides selon d'autres normes et prescriptions
(p. ex. ISO, BS, JIS, NF) ainsi que des raccords avec des extrémités à souder sont aussi disponibles.

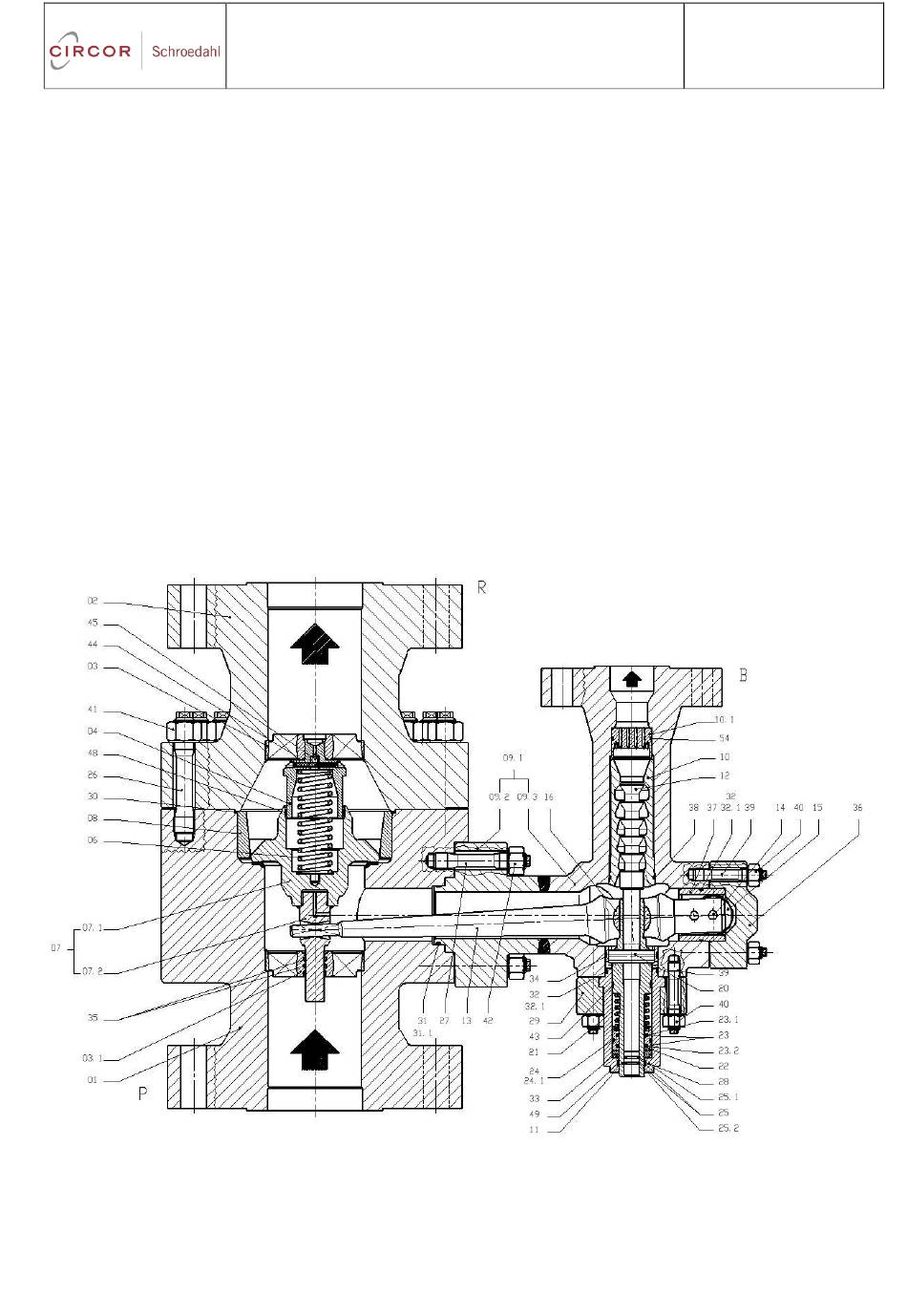

Figure 1 Plan en coupe et isométrie de la robinetterie de type MRM (exemple)
