Étapes d'utilisation de la commande photoélectrique programmée
Lorsque l'on utilise le modèle ETCB28253PCR d'Intermatic pour des applications d'éclairage extérieur, il est parfois nécessaire que
les lumières soient activées en dehors des heures astronomiques normales, c'est pourquoi nous avons inclus le 2
l'horloge. Le client final peut ainsi continuer à bénéficier de l'éclairage en cas de mauvais temps, ou simplement lorsqu'il fait sombre,
tout en lui permettant d'éteindre les lumières à une heure spécifique, que ce soit selon des préférences personnelles ou en
application d'un arrêté municipal, ce qui n'est guère faisable avec une commande photoélectrique ou une minuterie.
PHOTOÉLECTRIQUE
ENTRÉE DE
COMMANDE
COMMUTATEUR DE
CONTOURNEMENT
(EN OPTION)
Suivez les étapes ci-après une fois l'appareil installé :
1.

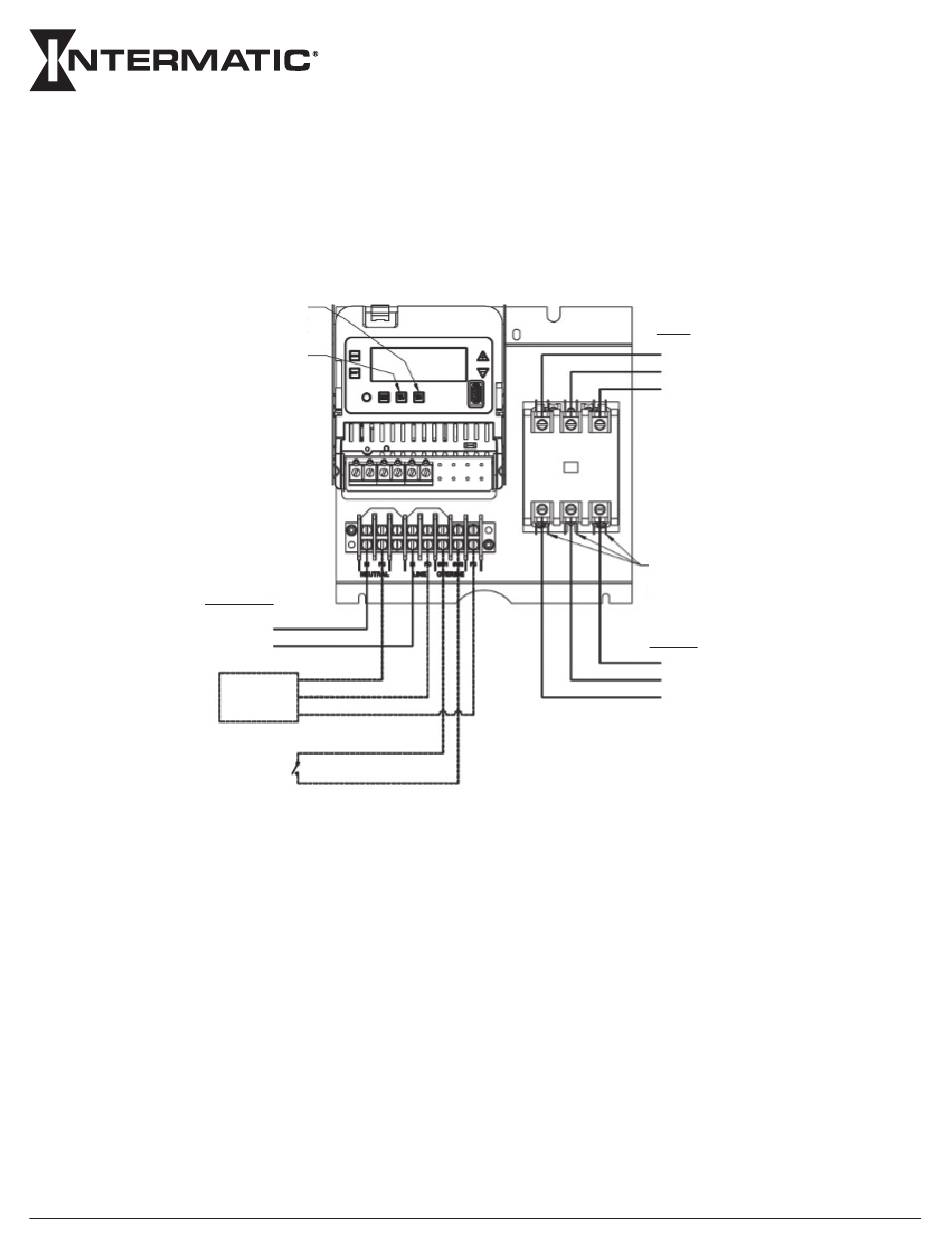

Installez l'ENTRÉE DE COMMANDE et la COMMANDE PHOTOÉLECTRIQUE et câblez-les comme indiqué dans le
diagramme ci-dessus.
2.
Installez les ENTRÉES DE CHARGE et les SORTIES DE CHARGE et câblez-les comme indiqué dans le diagramme ci-
dessus.
3.
Allumez l'appareil (120 V CA)
4.
Réglez la commande sur « IND » (Indépendant).
5.
Réglez la date, l'heure et l'emplacement de l'appareil.
6.
Programmez le circuit 1 pour les moments où la ou les CHARGES doivent être activées.
7.
Programmez le circuit 2 pour tout moment où la ou les CHARGES peuvent être neutralisées par la COMMANDE
PHOTOÉLECTRIQUE.
Par exemple : Les bureaux sont utilisés de 6 h à 18 h du lundi au vendredi, et occasionnellement pendant les fins de semaine.
On aimerait que les lumières du parc de stationnement soient allumées du coucher du soleil jusqu'à 23 heures tous les jours,
mais aussi qu'elles s'allument en cas de mauvais temps pendant les heures ouvrées.
1.
Suivez les étapes 1 à 5 susmentionnées.
2.
Programmez l'allumage du circuit 1 au coucher du soleil
3.
Programmez l'allumage du circuit 2 à 6 h 00
4.
Programmez l'extinction des circuits 1 et 2 à 23 h 00
Maintenant, à tout moment entre 6 h 00 et 23 h 00 et s'il fait suffisamment sombre à l'extérieur, la ou les CHARGES seront
activées et en état de marche, mais elles seront éteintes de 23 h 00 jusqu'à au moins 6 h 00 le lendemain matin.
INTERMATIC INCORPORATED | 1950 Innovation Way, Suite 300 | Libertyville, IL 60048 | www.Intermatic.com
Instructions de contournement de
COMMANDE
EN OPTION
CHARGE
PRINCIPALE
NEUTRE
120 V
BLANC
COMMANDE
NOIR
PHOTO-
ÉLECTRIQUE
ROUGE
(EN OPTION)
la commande photoélectrique
ETCB28253PCR
circuit sur
e
ENTRÉE DE
LIGNE
L1
L2
L3
ACHEMINER
LES FILS L1, L2
ET L3 ENTRE LE
CONTACTEUR ET LE
CÔTÉ DU BOÎTIER
BORNES DE
RACCORDEMENT
POUR DISPOSITIFS DE
PROTECTION CONTRE
LES SURTENSIONS
SORTIES DE
CHARGE
T3
T2
T1
158--02694
