Pasos para usar el fotocontrol temporizado
Cuando use Intermatic ETCB28253PCR para aplicaciones de iluminación para exterior, a veces es necesario que las luces puedan
activarse fuera de los horarios astronómicos normales, por lo que hemos incluido el segundo circuito en el reloj. Esto permite que el
cliente final siga teniendo el beneficio de tener las luces activadas en condiciones climáticas adversas o simplemente cuando está
oscuro, pero aún permite que las luces se APAGUEN en un momento específico, ya sea por preferencia personal o una ordenanza
municipal, que no se puede hacer con un fotocontrol o un temporizador por sí solo.
ENTRADA DE
INTERRUPTOR
DE ANULACIÓN
(OPCIONAL)
Una vez que la unidad esté instalada, siga estos pasos:
1.

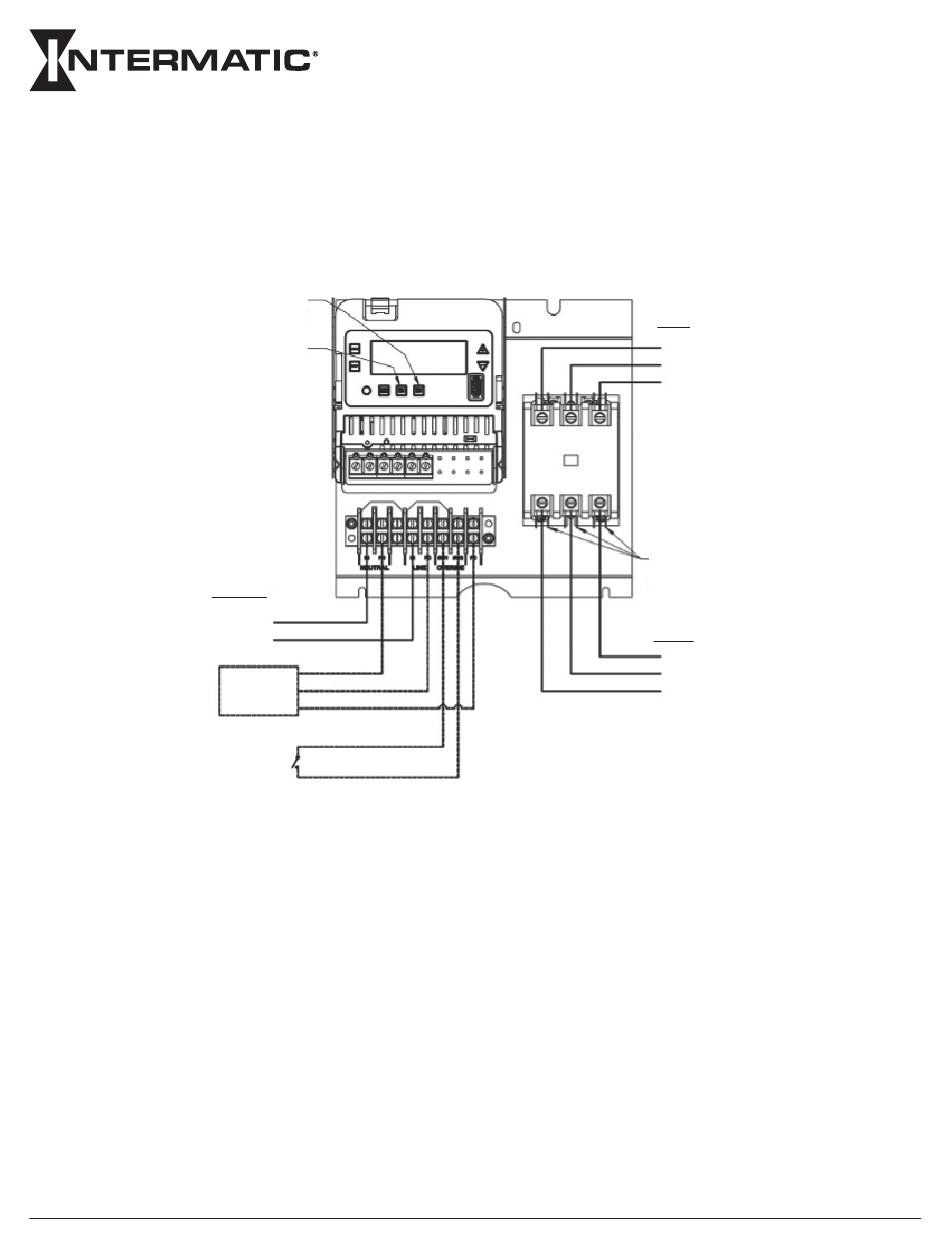

Instale la ENTRADA DE CONTROL y el FOTOCONTROL y coloque cable como se muestra en el diagrama anterior.
2.
Instale las ENTRADAS DE CARGA y las SALIDAS DE CARGA y coloque cable como se muestra en el diagrama anterior.
3.
Energice la unidad (120 VCA).
4.
Establezca el control a "IND" (independiente).
5.
Establezca la fecha, la hora y la ubicación correctas del dispositivo.
6.
Programe el circuito 1 para los momentos en los que las CARGAS necesiten estar en estado ENCENDIDO.
7.
Programe el circuito 2 para los momentos en los que las CARGAS puedan anularse mediante el FOTOCONTROL
Ejemplo: El edificio de oficinas se utiliza de 6 a. m. a 6 p. m., de lunes a viernes, con uso ocasional durante los fines de semana.
Les gustaría que las luces del estacionamiento estuvieran ENCENDIDAS desde el atardecer hasta las 11:00 p. m. todos los días,
pero también quisieran que las luces se ENCIENDAN cuando haya inclemencias del tiempo durante las horas de uso.
1.
Siga los pasos 1 a 5 anteriores.
2.
Programe el circuito 1 para que se ENCIENDA al atardecer
3.
Programe el circuito 2 para que se ENCIENDA a las 6:00 a. m.
4.
Programe el circuito 1 y 2 para que se APAGUE a las 11:00 p. m.
Ahora, en cualquier momento entre las 6:00 a. m. y las 11:00 p. m. y lo suficientemente oscuro afuera, las CARGAS se activarán y
estarán en estado ENCENDIDO, pero estarán APAGADAS desde las 11:00 p. m. hasta, al menos, las 6:00 a. m. de la mañana siguiente.
INTERMATIC INCORPORATED | 1950 Innovation Way, Suite 300 | Libertyville, IL 60048 | www.Intermatic.com
CONTROL
FOTOELÉCTRICO
OPCIONAL
CARGA
PRINCIPAL
CONTROL
NEUTRO
120 V
BLANCO
CONTROL
NEGRO
FOTOELÉCTRICO
(OPCIONAL)
ROJO
ETCB28253PCR
Instrucciones para
anular el fotocontrol
ENTRADAS DE
LÍNEA
L1
L2
L3
GUÍE LOS
CABLES L1, L2
Y L3 ENTRE EL
CONTACTOR Y
EL LADO DE LA
CAJA
TERMINALES DE
CONEXIÓN PARA
DISPOSITIVOS DE
SOBRETENSIÓN
SALIDAS DE
CARGA
T3
T2
T1
