Exemple 2
Connexion d'un système Excel 800 à d'autres régulateurs
reliés à la terre selon EN 60204-1
Notas
• Utiliser une terre sans bruit à l'intérieur de l'armoire.
• Utiliser un montage en étoile pour partager l'alimentation
entre les régulateurs et les dispositifs de terrain.
• Si un transformateur est utilisé pour plusieurs
régulateurs, la masse de chaque régulateur doit être
câblée séparément jusqu'au point étoile.
• Si un dispositif de terrain interdisant la mise à la terre est
connecté à la masse du système, un dispositif de
contrôle d'isolement doit être mis en place, au lieu de la
mise à la terre.
• Si le transformateur du dispositif de terrain se trouve
physiquement éloigné du régulateur, il faut relier le
régulateur à la terre.
Connecter la terre à la borne concernée du régulateur,
►
voir ci-dessous.
XCL5010
XSL511
24
24
24
24
V~
V~0
V~
V~0
2
1
2
1
24 V ~
Secteur
24 V0
TERRE SANS BRUIT
(UNE SEULE PAR SYSTEME)

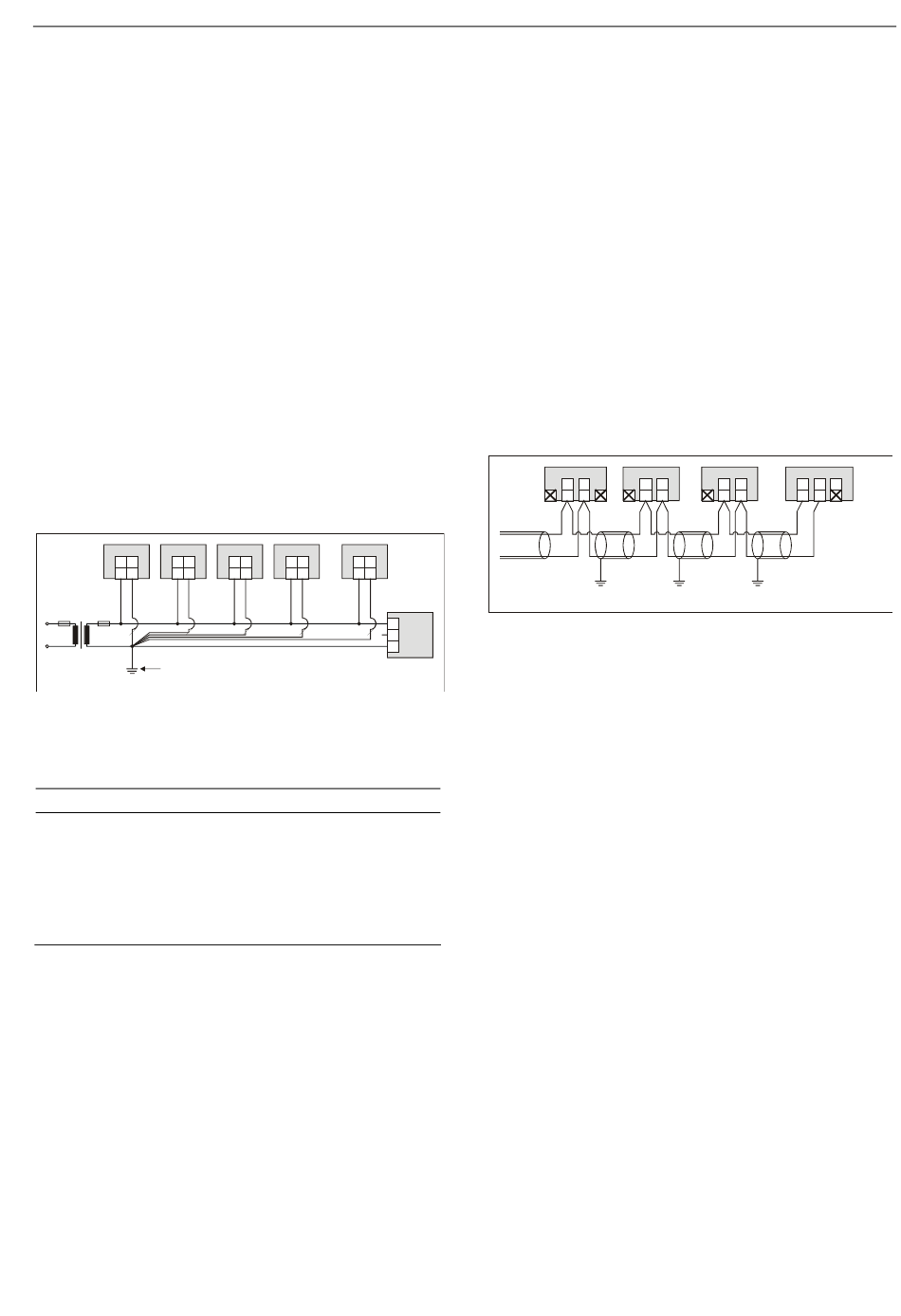

Fig. 101 Connexion et mise à la terre de régulateurs mixtes
(un seul transformateur)
AVERTISSEMENT
Détérioration de l'équipement !
Les bornes 1 et 2 ont des attributions différentes sur les
régulateurs XCL5010 et XCL8010.
S'assurer que la terre est connectée à la borne voulue,
►
selon la Fig. 101 et les schémas électriques
correspondants.
Les modules XL50, XL100C, Distributed IO, Smart IO et le
système Excel 800 peuvent partager le même
transformateur.
Le régulateur XC5010C nécessite toujours son propre
transformateur.
Si la norme EN 60204-1 s'applique au type de régulateur
concerné, la masse du système est au même potentiel que
l'une des bornes de l'alimentation.
XL50
XL100C
XCL8010
24
24
24
24
24
24
V~
V~0
V ~
V ~0
V ~
V~0
2
1
71
72
1
2
24
V~
Y
GND
Exemple 3
Connexion d'un C-Bus à des régulateurs mis à la terre selon
EN 60204-1
Notas
• Utiliser une terre sans bruit à l'intérieur de l'armoire.
• Ne pas utiliser les bornes du régulateur qui sont
normalement utilisées pour la connexion du blindage du
C-Bus.
• Prendre soin de câbler le blindage une seule fois par
connexion de bus, afin d'éviter tout appel de courant sur
le blindage.
• Une différence permanente de potentielde terre de plus
de 24 VAC peut détruire les régulateurs concernés.
Connecter la terre à la borne correspondante de chaque
►
régulateur, voir figure ci-dessous.
XCL5010C
C+
15
16
CONNEXION A LA TERRRE (UNE
SEULE PAR CONNEXION)
Disp. de
Fig. 102 Connexion du C-Bus à de multiples régulateurs
terrrain
reliés à la terre selon EN 60204-1
Si une masse mécanique du régulateur est reliée à la terre,
les bornes disponibles pour le blindage du C-Bus ne doivent
pas être utilisées et c'est le blindage qui doit être utilisé ; le
blindage du C-Bus doit être connecté à la terre mais une
seule fois par connexion de bus.
79
XCL5010
XL50
C-
C+
C-
C+
C-
17
18
5
6
5
6
DIFFERENCE DE POTENTIEL
MAXI. DE 24 V
FR4B-I003 09R0-FR01
XCL8010
C+
C-
SHIELD
8
9
