Griglia fotoelettrica per ascensori AL20/AL40
Indicazione della rilevazione e guida per la regolazione

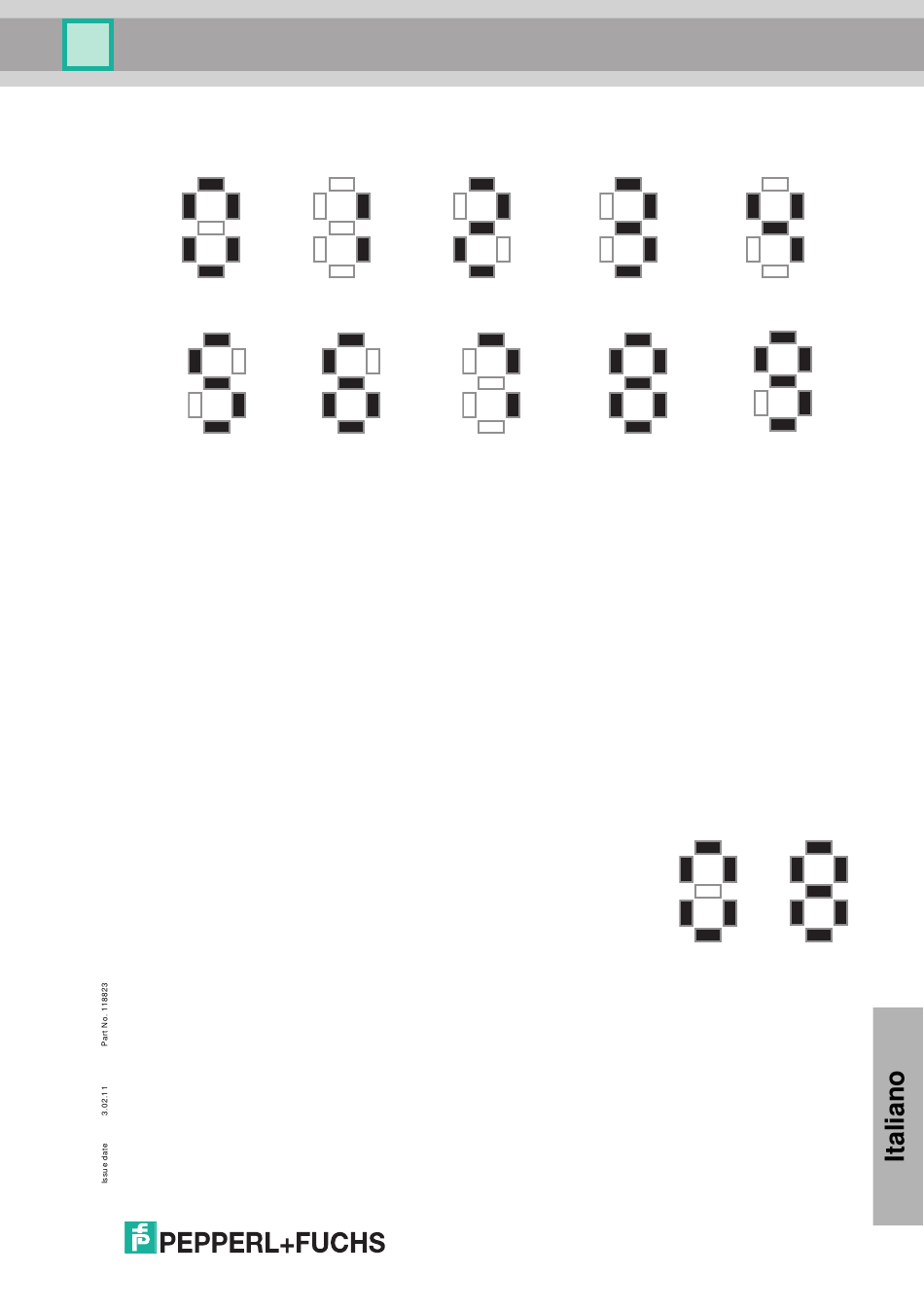

Rappresentazione dei numeri visualizzati:
indicazione „0" indicazione „1"
indicazione „5"
5 Indicazione della rilevazione e guida per la regolazione
L'indicazione del display di rilevazione è una funzione che segue automaticamente
all'autotest e questa indicazione del display rimane attiva per 10 minuti circa. Il tempo è
più che sufficiente per eseguire una regolazione ed un test di funzionamento. Trascorso
questo tempo il display si spegne; tramite il modo di autotest si può riaccendere il display
tante volte quanto si vuole. Nel funzionamento normale l'indicazione del display non è
visibile, in modo che nel funzionamento normale il reticolo luminoso dia meno nell'occhio
possibile. Secondo la nostra esperienza ciò riduce i danni ed i tentativi di sabotaggio. Ora
viene descritto il significato di tutti e 7 i LED in questo modo di funzionamento.
Se solo un LED è acceso, per l'utilizzatore sarebbe difficile riconoscere la relativa posi-
zione all'interno del display a 7 segmenti. Per questo motivo i due LED che si trovano a
sinistra e i due a destra sono accesi permanentemente, in modo da permettere un facile
orientamento.
• Il LED medio è quello che indica la rilevazione. Se questo
LED è acceso, viene rilevato un oggetto, cioè uno o più rag-
gi luminosi sono interrotti.
Per problemi tecnici di programmazione, l'interruzione di un
raggio non viene indicata con la velocità reale.
6 Spegnimento anticipato del display a LED
Normalmente non dà fastidio se i LED del display rimangono accesi 10 minuti dopo l'at-
tivazione. Interrompendo il raggio di luce superiore (nel caso di AL20) o il secondo dall'al-
to (nel caso di AL40) per circa 2 sec., si possono disattivare immediatamente i LED di
indicazione. Se nel mezzo del test il display si spegne, allora il corrispondente raggio di
cui sopra è stato interrotto troppo a lungo. Il raggio superiore dista 37 cm dall'estremità
superiore (lato cavo) del ricevitore.
indicazione „2"
indicazione „6" indicazione „7"
indicazione „3" indicazione „4"
indicazione „8" indicazione „9"
