Rejilla óptica para ascensores AL20/AL40
Función RESET
7 Función RESET
La rejilla óptica mantiene los parámetros programados, también si hay interrupción de la
fuente de alimentación. A través de la función RESET existe la posibilidad de recolocar
(reset) todas las memorias internas a su estado de fábrica. El estado de fábrica es la
conmutación en oscuro. Se activa un RESET si se mantiene el imán más de 40 s en el
relé "reed".
8 Entrada de test
Mediante la colocación de una tensión positiva dentro del rango de +5V ... +UB en la ent-
rada de test se apagan los haces usados para la detección, es decir, las salidas de la
rejilla óptica operan igual que en la detección de un objeto.
Para descartar fiablemente perturbaciones (EMV, inducciones parási-
tas) la entrada de test nunca debe permanecer sin conmutación! Si no
se usa la entrada de test debe estar conectada con 0V.

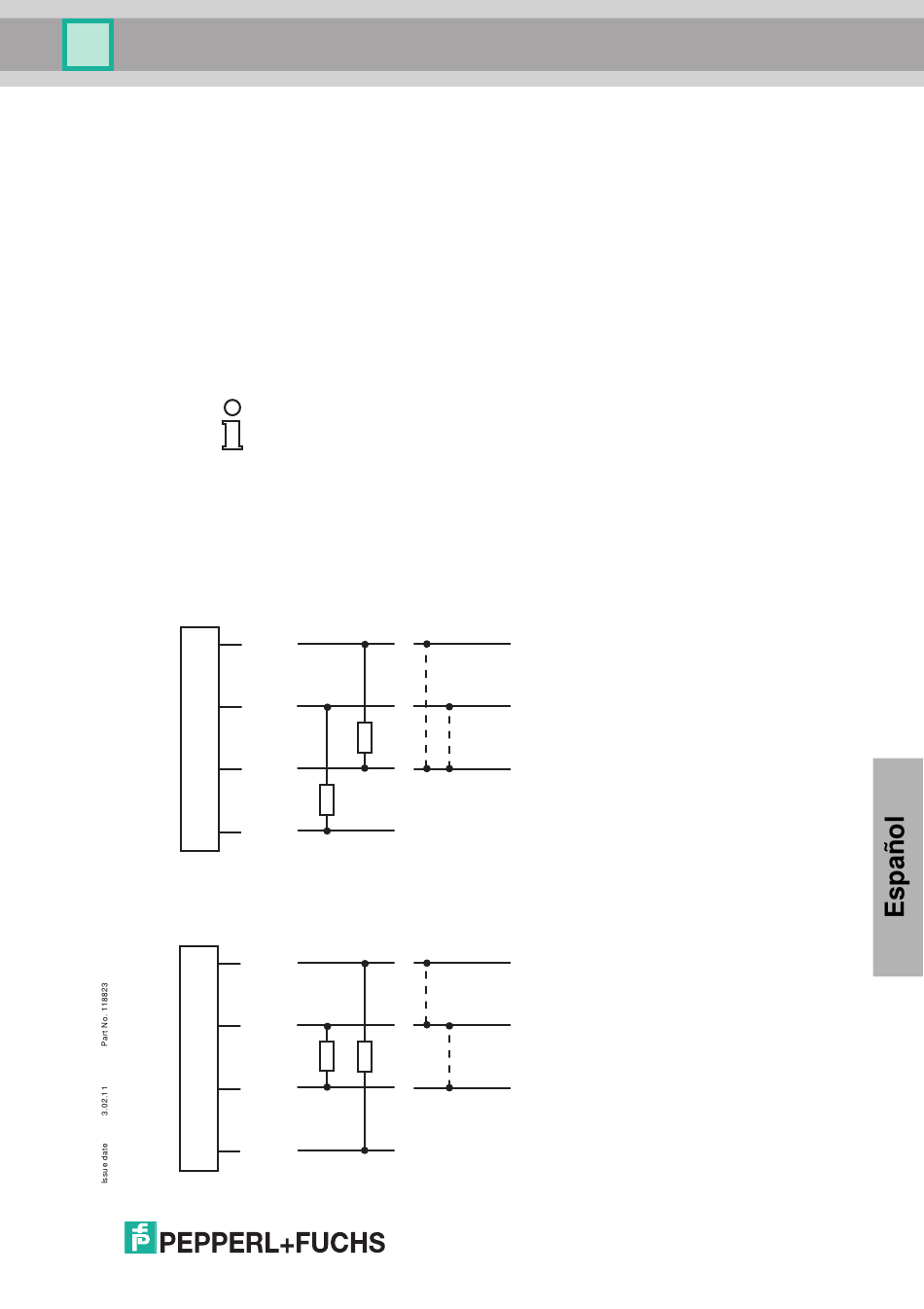

9 Conexión eléctrica
9.1 Conexión un cable fijo de 5m
Se realiza la conexión eléctrica en cable fijo de 250 mm de longitud (manguera multicon-
ductor) con terminales finales numerados, abiertos.
Opción:
+UB
1
0 V
2
3 Q2
Q1
4
9.2 Conexión un conectores M12
Opción:
+UB
1
2
Q2
3 0 V
Q1
4
Receptor Emisor
Off
On
La entrade de
ensayo no debe
permanecer
desconectada
nunca!
Receptor Emisor
On
Off
La entrade de
ensayo no debe
permanecer
desconectada
nunca!
Test
Test
