Rideau opto-électronique pour ascenseurs AL20/AL40
Programmation sensible à la lumière (L), sensible à l'obscurité (d)
3 Programmation sensible à la lumière (L), sensible à l'obscurité (d)
Sensible à la lumière signifie que les sorties non inversées sont actives lorsqu'aucun ra-
yon lumineux n'est interrompu. Pour le branchement sensible à l'obscurité, les sorties
non inversées sont actives en cas de détection d'un objet. On peut influencer cette fonc-
tion avec le relais Reed.
• L'aimant doit être maintenu pendant plus de 5s devant le contact Reed.
• L'affichage LED s'allume et change à intervalles de 5 s entre les deux modes de com-
mande (L) et (d).
• Lorsque le mode de commande désiré est affiché, on enlève l'aimant. Le mode de
commande affiché en dernier lieu est maintenant mémorisé durablement et est encore
affiché pendant env. 1 à 2 s.
• Après cette procédure, l'indicateur s'éteint.

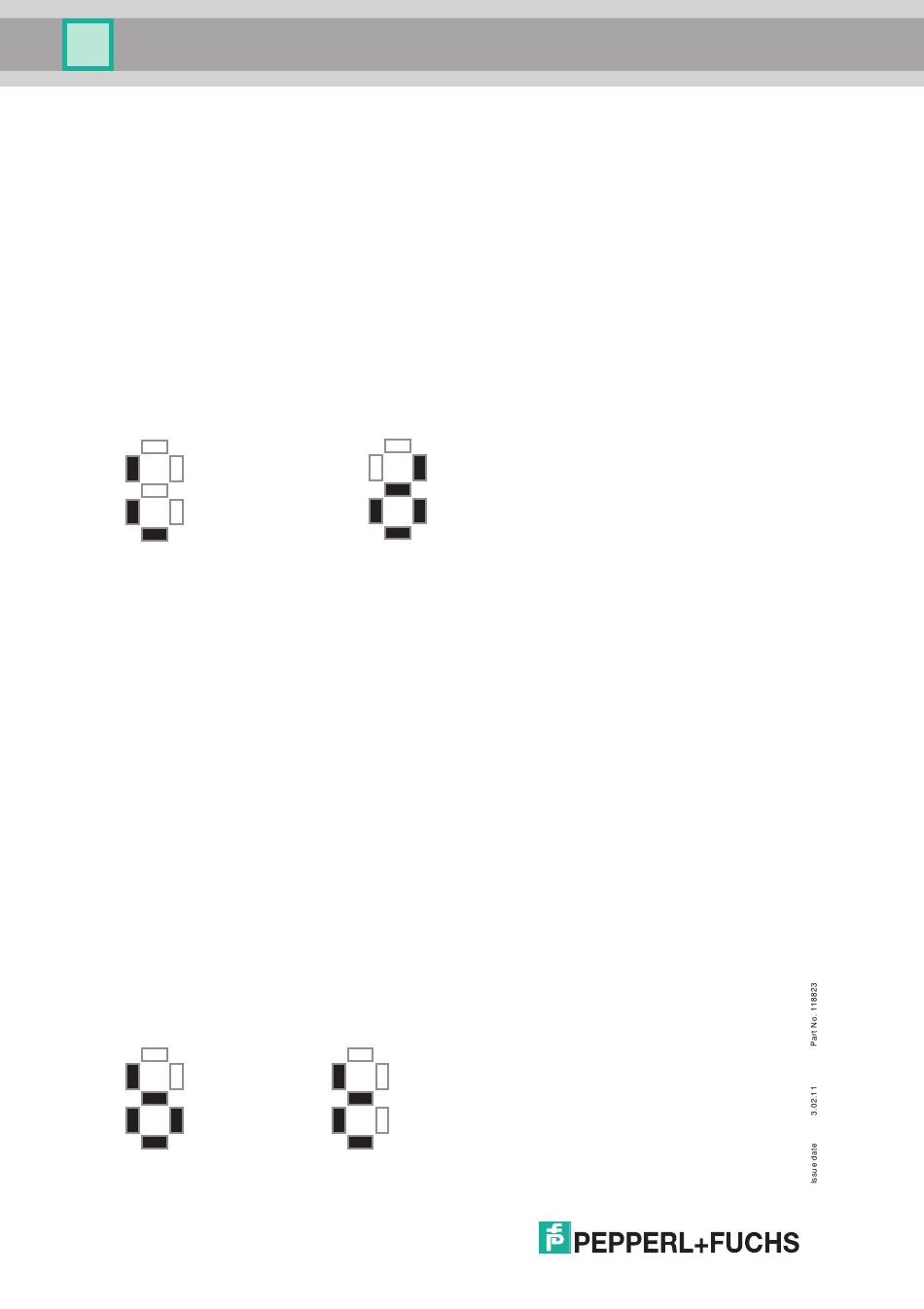

Indication „L"
4 Autotest
La grille lumineuse essaie de reconnaître des rayons défectueux (sabotage, encrasse-
ment ou déréglage grossier) et de les retirer de l'exploitation. Il est dès lors utile de véri-
fier par un autotest combien de rayons sont utilisés pour l'exploitation.
• L'aimant est maintenu pendant une brève période (env. 1 s à 2 s) devant le contact
Reed, la grille lumineuse est maintenant en mode autotest.
• Le mode de commande réglé (L, d) est d'abord affiché pendant 2 s.
• Lors de l'étape suivante, les rayons croisillonnés (beam) utilisés pour l'exploitation
sont affichés sous la forme "b" et 3 chiffres successifs, 194 rayons valables étant affi-
chés sous la forme "b 1 9 4". Pour une grille lumineuse à 40 canaux, maximum 194
rayons sont exploités; pour une grille lumineuse à 20 canaux, il s'agit de maximum 94
rayons.
• Ensuite les récepteurs (r) qui fonctionnent sont également affichés avec 3 chiffres. 40
récepteurs qui fonctionnent sont représentés par l'écriture "r 0 4 0".
• A l'étape suivante, les émetteurs (t) qui fonctionnent sont affichés. L'écriture "t 0 4 0"
indique que tous les émetteurs sont en ordre pour une grille lumineuse à 40 canaux.
• L'autotest est suivi ici automatiquement de l'aide au réglage et de l'affichage de détec-
tion; cette fonction est décrite dans la section suivante.
Indication „b"
18
Indication „d"
Indication „t"
