VANESSA VANNES À TRIPLE EXCENTRATION (TOV) SÉRIE 30,000
MANUEL D'INSTALLATION, D'UTILISATION ET DE MAINTENANCE
SECTION 5 - OPTIONS STANDARD
Cette section ne concerne que les produits
Vanessa configurés avec les options suivantes :
- rinçage des paliers et de la garniture,
- ressort de compression de la garniture.
Côté
disque

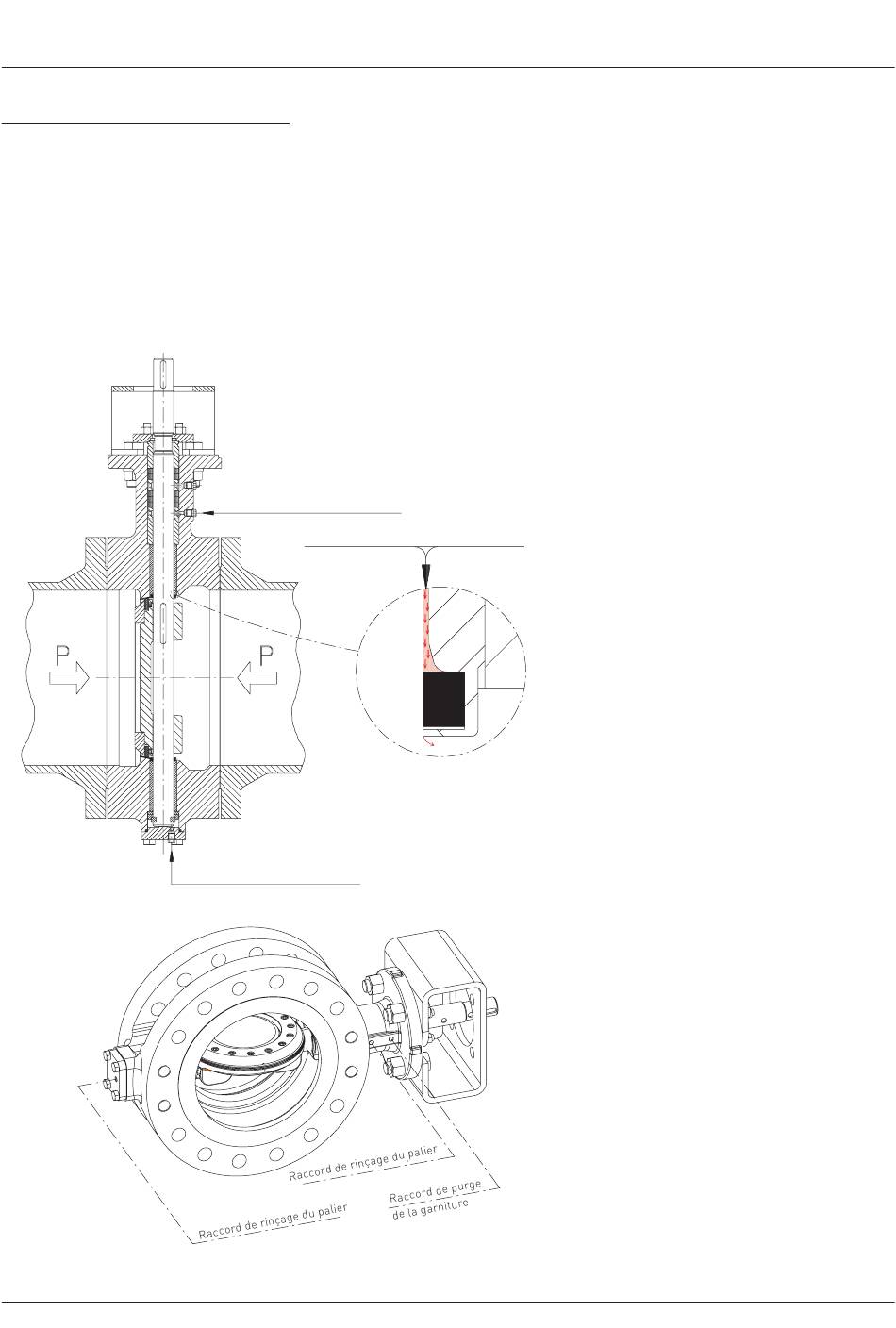

FIGURE 9
FIGURE 10
5.1 Rinçage des paliers et de la garniture
Rinçage des paliers
L'option de rinçage du palier est obtenue en
ajoutant deux trous taraudés – un dans la bride
inférieure, l'autre dans le col de la vanne (se
reporter à la figure 9). Cette option comprend
l'introduction d'un anneau de lanterne au bas
de la garniture de la vanne. Le rinçage des
paliers est recommandé lorsque la vanne est
installée dans des conditions de service où le
liquide du procédé ou des particules présentes
dans le liquide peuvent migrer dans la zone de
l'arbre/du palier et occasionner des problèmes.
Un exemple typique est celui des applications
de récupération du soufre, où le soufre à l'état
liquide ou gazeux peut pénétrer dans cette zone
et se cristalliser à la suite d'un arrêt technique.
Entrée du liquide de rinçage du palier
Pression de purge = P + 5 %
Côté
arbre
Entrée du liquide de rinçage du palier
La protection des paliers
réduit la consommation de
liquide de nettoyage
FIGURE 9A
Cette cristallisation peut entraîner une
augmentation du couple de vanne normalement
requis. Autre exemple : un liquide particulier
peut contenir des particules (par exemple, un
catalyseur) pouvant causer des problèmes
similaires à ceux susmentionnés.
Dans ce type de situation, le rinçage des paliers
peut permettre d'introduire un liquide inerte
compatible avec le procédé par l'intermédiaire
des points de rinçage des paliers (se reporter
à la figure 10) afin de créer une « barrière
de pression » qui empêche l'introduction du
produit indésirable de la tuyauterie dans la
zone de l'arbre/du palier. La pression du liquide
de rinçage doit être légèrement supérieure
à la pression de la tuyauterie (c.-à-d. P1 +
environ 5 %). Il s'agit d'une mesure de sécurité,
qui contribue positivement à l'augmentation
de la durée de vie de la vanne, au maintien du
couple constant requis, et, par conséquent, à
l'opérabilité de la vanne.
Les paliers peuvent être rincés en continu,
ce qui est recommandé pour les conditions
de services critiques telles que celles
susmentionnées. Le rinçage périodique peut
être utilisé pour les conditions de service moins
critiques afin de nettoyer l'interface palier/arbre
ou de préparer la vanne à un arrêt du procédé.
Les points de rinçage des paliers peuvent
également permettre l'introduction d'un lubrifiant
compatible avec le procédé dans les zones des
paliers dans des conditions de service à cycle
élevé ou à gaz sec. La présence d'un liquide de
protection des paliers réduit considérablement
la consommation de liquide de rinçage ou de
lubrifiant en diminuant la quantité de liquide
nécessaire pour assurer un service efficace (se
reporter à la figure 9A).
Contacter le bureau commercial Emerson le plus
proche pour obtenir de plus amples informations.
