Principes fondamentaux
4
Installation
4
Principes fondamentaux
4.1
Installation
4.1.1
Mise en place de la console de paramétrage
14
Manuel – Console de paramétrage CBG01A

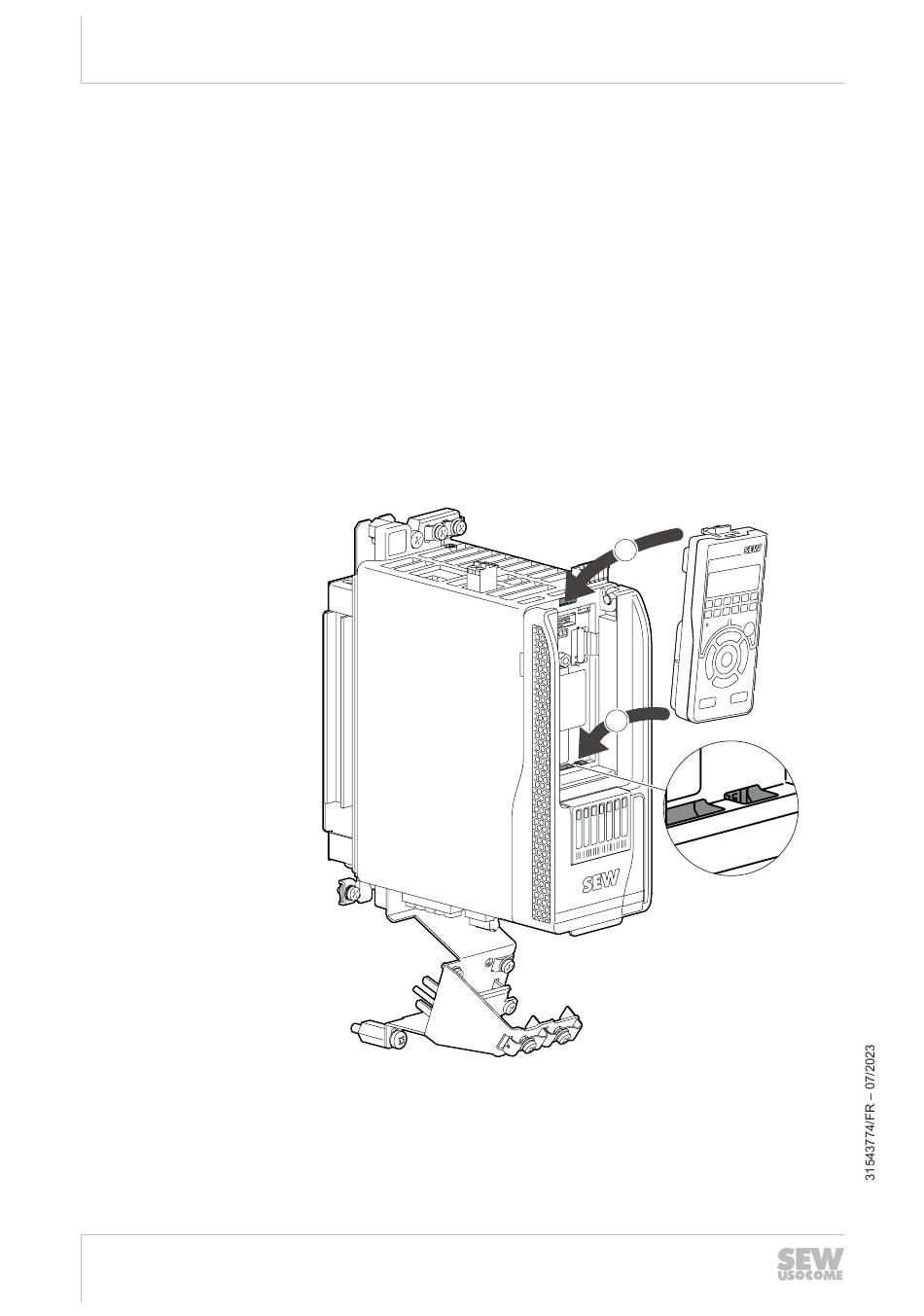

La console de paramétrage est placée sur la face avant du variateur de vitesse, à
l'emplacement X33. Procéder comme suit.
ü Il n'y a pas de module de diagnostic CDM11A en place.
1. Mettre en place la console de paramétrage dans l'évidement de la face avant.
Veiller à positionner les ergots de retenue dans les encoches du variateur de vi-
tesse.
2. Appuyer sur le dessus de la console de paramétrage vers le variateur de vitesse
jusqu'à ce qu'elle s'encliquette de manière audible.
ð Lors de l'établissement de la liaison, l'afficheur 7 segments indique "MOVI C". Dès
que la liaison avec le variateur de vitesse est établie, son état s'affiche.
2
1
37481959947
