INSTALLATION ET RÉGLAGE DE LA POIGNÉE
Installation de la poignée

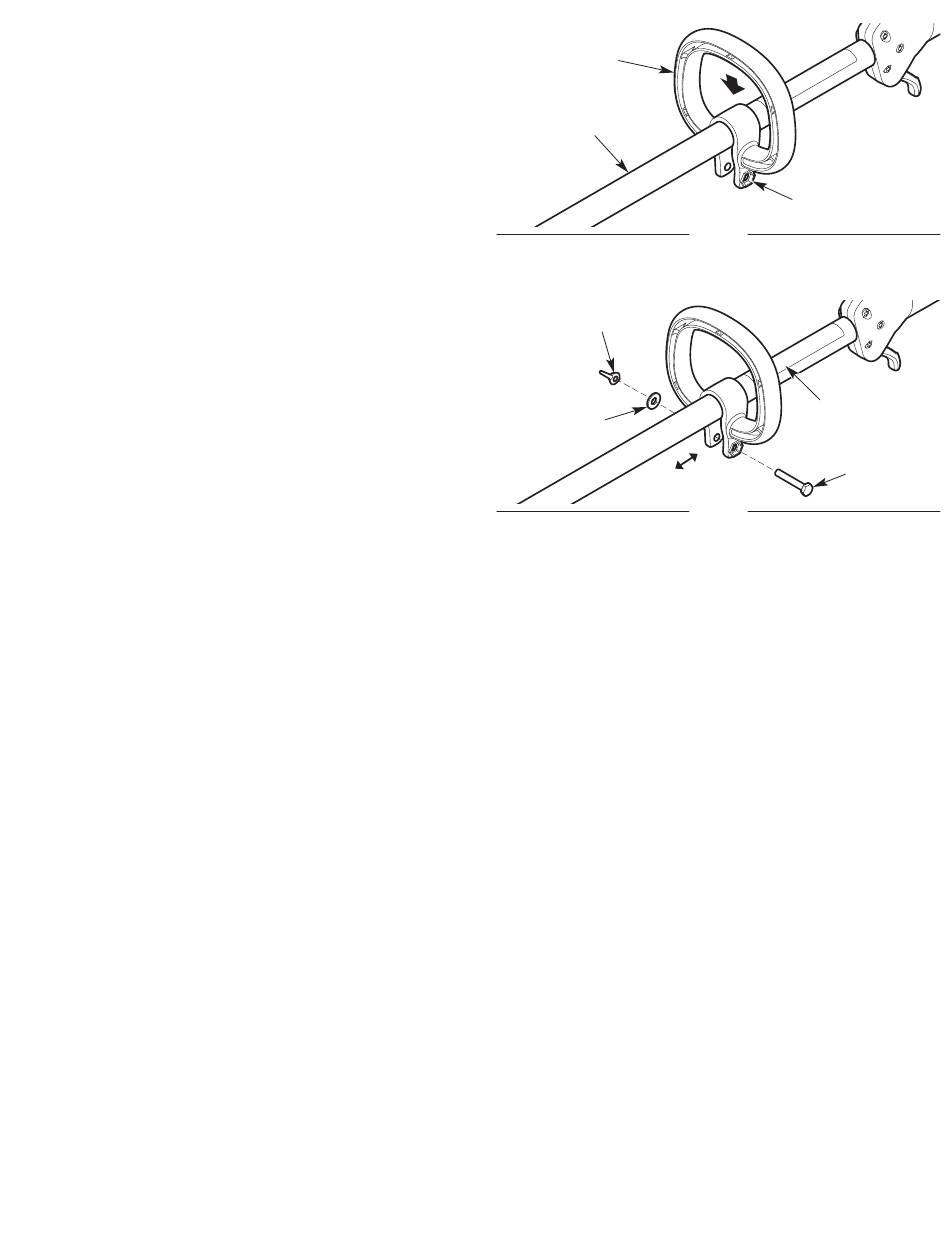

1. Poussez le manche sur le tube supérieur de l'arbre (Fig. 8).
Assurez-vous que les ouvertures du boulon hexagonal font face
vers la gauche (Fig. 8).
2. Insérez le boulon dans le trou hexagonal et poussez-le à travers
(Fig. 9). Placez la rondelle sur le boulon (Fig. 9). Vissez l'écrou à
oreilles sur le boulon, mais sans le serrer complètement (Fig. 9).
3. Maintenez l'unité en position d'utilisation (Fig. 14). Déplacez le
manche vers le haut ou le bas sur le tube supérieur pour trouver
une position confortable (Fig. 9). S'assurer que la poignée est
placée au-delà de l'extrémité de l'étiquette de sécurité (Fig. 9).
4. Serrez l'écrou à oreilles pour bien fixer la poignée en position.
Réglage de la poignée
Si la poignée doit être ajustée :
1. Desserrez l'écrou à oreilles (Fig. 9).
2. Maintenez l'unité en position d'utilisation (Fig. 14). Déplacez le
manche vers le haut ou le bas sur le tube supérieur pour trouver
une position confortable (Fig. 9). S'assurer que la poignée est
placée au-delà de l'extrémité de l'étiquette de sécurité (Fig. 9).
3. Serrez l'écrou à oreilles pour bien fixer la poignée en position.
Poignée
Tube de
l'arbre
supérieur
Écrou à oreilles
Rondelle
30
Ouverture de
boulon hexagonal
Fig. 8
Étiquette de
sécurité
Boulon
Fig. 9
