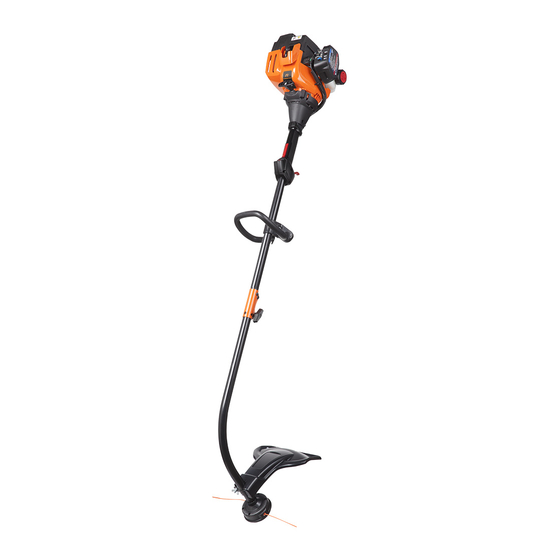

2-Cycle Trimmer
RM2520
IMPORTANT: Read this manual thoroughly before using this product. Follow all instructions.
769-10265 / 00
Operator's Manual
TABLE OF CONTENTS
Service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
Safety . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
Know Your Unit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
Specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
Assembly . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
Oil and Fuel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
Starting and Stopping . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
Maintenance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
Cleaning and Storage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16
Troubleshooting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17
Warranty . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
SAVE THESE INSTRUCTIONS
SERVICE
DO NOT RETURN THIS UNIT TO THE RETAILER. PROOF OF
PURCHASE WILL BE REQUIRED FOR WARRANTY SERVICE.
For assistance regarding the assembly, controls, operation or
maintenance of the unit, please call the Customer Support Department
at 1-866-206-2707 in the United States or 1-877-696-5533 in Canada.
Additional information about the unit can be found on our website at
www.remingtonpowertools.com.
For service, please call the Customer Support Department to obtain
a list of authorized service dealers near you. Service on this unit,
both within and after the warranty period, should only be performed
by an authorized and approved service dealer. When servicing, use
only identical replacement parts.
All information, illustrations, and specifications in this manual are based
on the latest product information available at the time of printing. We
reserve the right to make changes at any time without notice.
Copyright© 2014 MTD SOUTHWEST INC, All Rights Reserved.
10/14

Publicité

Table des Matières
loading

Sommaire des Matières pour Remington RM2520

  • Page 1: Table Des Matières

    Know Your Unit ........5 RM2520 Specifications .
  • Page 2: Safety

    SAFETY SPARK ARRESTOR NOTE The purpose of safety symbols is to attract your attention to possible dangers. The safety symbols, and their explanations, NOTE: For users on U.S. Forest Land and in the states of deserve your careful attention and understanding. The safety California, Maine, Oregon and Washington.
  • Page 3: While Operating

    SAFETY WARNINGS FOR GAS UNITS • Before setting the unit down, always make sure the engine is off and all moving parts have stopped. • If you strike or become entangled with a foreign object, stop the WARNING: unit immediately and check for damage. Do not operate the unit Gasoline is highly flammable and before repairing damage.
  • Page 4 • SAFETY & INTERNATIONAL SYMBOLS • This operator's manual describes safety and international symbols and pictographs that may appear on this product. Read the operator's manual for complete safety, assembly, operating and maintenance and repair information. SYMBOL MEANING SYMBOL MEANING •...
  • Page 5: Know Your Unit

    KNOW YOUR UNIT APPLICATIONS Spark Plug As a trimmer: Muffler • Cutting grass and light weeds Starter • Edging Choke Lever Rope Grip • Decorative trimming around trees, fences, etc. Other optional accessories may be used with this unit. Shaft Grip ASSEMBLY TOOLS REQUIRED: On/Off Switch •...
  • Page 6: Assembly

    ASSEMBLY INSTALLING THE CUTTING HEAD SHIELD Slot Cutting Head Mount Bracket WARNING: To prevent serious personal injury, never Shield operate the unit without the cutting head shield in place. 1. Remove the wing nut and washer from the cutting head shield. 2.
  • Page 7 WARNING: Before using any attachment, read and understand the manual that came with the attachment. Follow all safety information contained within. WARNING: To avoid serious personal injury and damage to the unit, shut the unit off before removing or installing an attachment. Loosen Tighten Knob...
  • Page 8: Oil And Fuel

    OIL AND FUEL FUELING THE UNIT OIL AND FUEL MIXING INSTRUCTIONS The use of old and/or improperly mixed fuel is the most common cause WARNING: Gasoline is extremely flammable. Ignited of performance problems. Use only fresh, clean unleaded gasoline. vapors may explode. Always stop the engine and allow it Follow the instructions carefully for the proper gasoline/oil mixture.
  • Page 9: Starting And Stopping

    STARTING AND STOPPING WARNING: Operate this unit only in a well-ventilated Off (O) / Stop outdoor area. Carbon monoxide exhaust fumes can be lethal in a confined area. On ( I ) / Start WARNING: Avoid accidentally starting the unit. To avoid serious injury, the operator and the unit must be in a stable position when pulling the starter rope (Fig.
  • Page 10: Operation

    OPERATION HOLDING THE UNIT WARNING: Always wear eye, hearing, hand, foot and body protection to reduce the risk of injury when operating this unit. WARNING: To prevent serious personal injury, avoid arm contact with the engine while operating the unit. The engine may be extremely hot.
  • Page 11: Decorative Trimming

    DECORATIVE TRIMMING When trimming around trees, posts, fences, etc., rotate the whole unit so that the cutting head is at a 30° angle to the ground (Fig. 12). Fig. 12 EDGING The trimmer attachment can be used for edging (Fig. 13). Alternatively, bladed lawn edger attachments can also be purchased for use with this unit.
  • Page 12: Maintenance

    MAINTENANCE WARNING: To prevent serious injury, never perform maintenance or repairs while the unit is running. Always allow the unit to cool before servicing or repairing the unit. Disconnect the spark plug wire to prevent the unit from starting accidentally. MAINTENANCE SCHEDULE Perform these required maintenance procedures at the frequency stated in the table.
  • Page 13 Part 2 - Winding New Trimming Line onto the Inner Reel • If using single line, refer to Winding Single Line. • If using split line, refer to Winding Split Line. Split Wall • If using a prewound inner reel, proceed to Part 3 - Installing the Inner Reel.
  • Page 14: Adjusting The Idle Speed

    MAINTAINING THE AIR FILTER Air Filter WARNING: To avoid serious personal injury, always stop the engine and allow it to cool before cleaning or maintaining the unit. Failure to maintain the air filter can result in poor performance or can cause permanent damage to the engine. Engine failure due to improper air filter maintenance is not covered by the product warranty.
  • Page 15: Maintaining The Spark Plug

    MAINTAINING THE SPARK PLUG 1. Stop the engine and allow it to cool. Grasp the spark plug boot firmly and pull it from the spark plug. 2. Clean around the spark plug. Remove the spark plug from the cylinder head with a 5/8-inch socket, turning counterclockwise. WARNING: Do not sand blast, scrape or clean spark plug electrodes.
  • Page 16: Cleaning And Storage

    CLEANING AND STORAGE CLEANING STORAGE • Never store a fueled unit where fumes may reach an open flame WARNING: To avoid serious personal injury, always stop or spark. the engine and allow it to cool before cleaning or maintaining • Allow the engine to cool before storing.
  • Page 17: Troubleshooting

    TROUBLESHOOTING PROBLEM SOLUTION THE ENGINE WILL NOT START The fuel tank is empty Fill the fuel tank with properly mixed fuel The primer bulb was not pressed enough Press the primer bulb 10 times or until fuel is visible Move the choke lever to Position 3, squeeze the throttle control and The engine is flooded pull the starter rope The fuel is old (over 30 days) and/or improperly mixed...
  • Page 18 Remington for use with the product(s) covered by this manual will void your warranty as to any resulting damage. This warranty is limited to ninety (90) days from the date of original retail purchase for any Remington product that is used for rental or commercial purposes, or any other income-producing purpose.
  • Page 19: Taille-Bordure À 2 Temps

    Apprenez à connaître votre appareil ..... . .23 RM2520 Caractéristiques ........23 Assemblage .
  • Page 20: Sécurité

    SÉCURITÉ NOTE SUR LE PARE-ÉTINCELLES Les symboles de sécurité visent à attirer votre attention sur les dangers éventuels. Vous devez accorder une attention particulière REMARQUE : à l’intention des utilisateurs sur les terrains aux symboles de sécurité afin de bien les comprendre. Les forestiers américains et dans les États de Californie, du Maine, avertissements de sécurité...
  • Page 21: Avertissements De Sécurité Pour Les Appareilsà Gaz

    AVERTISSEMENTS DE SÉCURITÉ POUR LES APPAREILS • Ne vous penchez pas trop en avant. Conservez toujours une position stable et un bon équilibre. Redoublez de prudence À GAZ lorsque vous travaillez dans des escaliers, des pentes ou des rampes abruptes. Pour éviter les blessures graves, n'utilisez pas AVERTISSEMENT : l'appareil lorsque vous vous trouvez sur une échelle ou un toit.
  • Page 22: Symboles De Sécurité Et Internationaux

    • Ne mouillez pas ou n’éclaboussez pas l’appareil avec de l’eau ou CONSERVEZ CES tout autre liquide. Gardez les poignées sèches et propres (sans débris, huile et graisse). Nettoyez l’appareil après chaque INSTRUCTIONS utilisation. Consultez la section Nettoyage et entreposage. N'utilisez pas de solvants ou de puissants détergents.
  • Page 23: Apprenez À Connaître Votre Appareil

    APPRENEZ À CONNAÎTRE VOTRE APPAREIL APPLICATIONS Bougie Pot d’échappement Utilisation comme taille-bordure : • Coupe d’herbe et de mauvaises herbes Poignée du câble Levier d’étrangleur • Coupe de bordures de démarreur • Aille décorative autour des arbres, des clôtures, etc. D’autres accessoires facultatifs peuvent être utilisés avec cet appareil.
  • Page 24: Assemblage

    ASSEMBLAGE INSTALLATION DU CARTER DE PROTECTION DE LA TÊTE DE COUPE Fente Carter de protection Support de fixation de la tête de coupe AVERTISSEMENT : pour éviter toute blessure grave, n’utilisez jamais cet appareil quand le carter de protection de la tête de coupe n’est pas en place. 1.
  • Page 25: Utilisation Du Coupleur

    AVERTISSEMENT : avant d'utiliser un accessoire, lire et comprendre le manuel livré avec l'accessoire. Respectez toutes les consignes de sécurité qu’il contient. AVERTISSEMENT : pour éviter toute blesse grave ou dommage, arrêtez l’appareil avant de démonter ou d’installer un accessoire. Desserrer Serrer Bouton...
  • Page 26: Huile Et Carburant

    HUILE ET CARBURANT Mélange du carburant INSTRUCTIONS DE MÉLANGE D’HUILE ET DE CARBURANT REMARQUE : cet appareil est livré avec un bidon d’huile pour moteur à 2 temps de 95 ml (3,2 oz.). Pour obtenir le mélange de L’utilisation d’un carburant vieux et/ou mal mélangé est la cause la carburant correct décrit ci-dessous, versez la totalité...
  • Page 27: Mise En Marche Et Arrêt

    MISE EN MARCHE ET ARRÊT AVERTISSEMENT : utilisez cet appareil uniquement Arrêt (O) dans une zone extérieure bien aérée. Des émanations de monoxyde de carbone dans un endroit confiné peuvent Marche (I) être mortelles. AVERTISSEMENT : évitez tout démarrage accidentel de l’appareil.
  • Page 28: Utilisation

    UTILISATION TENUE DE L’APPAREIL AVERTISSEMENT : portez toujours une protection pour les yeux, les oreilles, les mains, les pieds et le corps afin de limiter les risques de blessure pendant l’utilisation de cet appareil. AVERTISSEMENT : pour éviter les blessures graves, évitez de mettre le bras en contact avec le moteur pendant le fonctionnement de l’appareil.
  • Page 29: Coupe De Bordure Décorative

    COUPE DE BORDURE DÉCORATIVE Quand vous taillez autour des arbres, des poteaux, des clôtures, etc., faites tourner complètement l’appareil afin que la tête de coupe soit à un angle de 30° par rapport au sol (Fig. 12). Fig. 12 BORDURE L’accessoire coupe-herbe peut être utilisé...
  • Page 30: Entretien

    ENTRETIEN AVERTISSEMENT : pour éviter des blessures graves, n’effectuez jamais des travaux d’entretien ou des réparations quand l’appareil est en marche. Laissez toujours l’appareil refroidir avant un entretien ou une réparation. Débranchez le fil de la bougie pour éviter un démarrage accidentel de l’appareil.
  • Page 31 Partie 2 – Enroulement d’un fil de coupe neuf sur le moulinet intérieur • Si vous utilisez un fil simple, consultez la section Enroulement Support diviseur d’un fil simple. • Si vous utilisez un fil Split Line, consultez la section Enroulement d’un fil Split Line.
  • Page 32: Entretien Du Filtre À Air

    ENTRETIEN DU FILTRE À AIR Filtre à air AVERTISSEMENT : pour éviter toute blessure grave, arrêtez toujours le moteur et laissez-le refroidir avant de nettoyer ou de procéder à un entretien de l’appareil. Le non-entretien du filtre à air peut entraîner une mauvaise performance ou des dommages permanents du moteur.
  • Page 33: Entretien De La Bougie

    ENTRETIEN DE LA BOUGIE 1. Arrêtez le moteur et laissez-le refroidir. Saisissez fermement le chapeau de la bougie et retirez-le de la bougie. 2. Nettoyez tout autour de la bougie. Retirez la bougie de la culasse avec une douille de 16 mm (5/8 po.), en tournant dans le sens horaire inverse.
  • Page 34: Nettoyage Et Entreposage

    NETTOYAGE ET ENTREPOSAGE NETTOYAGE ENTREPOSAGE • Ne rangez jamais l’appareil quand le réservoir contient encore AVERTISSEMENT : pour éviter toute blessure grave, de l’essence dont les vapeurs pourraient entrer en contact avec arrêtez toujours le moteur et laissez-le refroidir avant de une flamme nue ou une étincelle.
  • Page 35: Dépannage

    DÉPANNAGE PROBLÈME SOLUTION LE MOTEUR NE DÉMARRE PAS Le réservoir de carburant est vide Remplissez le réservoir avec un carburant correctement mélangé La poire d’amorçage n’a pas été comprimée suffisamment Appuyez sur la poire à 10 reprises ou jusqu’à l’apparition du carburant Déplacez le levier d’étrangleur à...
  • Page 36: Garantie

    Unis, ses possessions et territoires. Remington LLC garantit ce produit contre tout vice de matière ou de façon pendant une période de deux (2) ans à compter de la date d’achat initiale et elle se réserve le choix de réparer ou de remplacer, à titre gratuit, toute pièce présentant un vice de matière ou de façon.
  • Page 37 Conozca su unidad ........41 RM2520 Especificaciones .
  • Page 38: Seguridad

    SEGURIDAD NOTA SOBRE EL AMORTIGUADOR DE CHISPAS El objetivo de los símbolos de seguridad es dirigir su atención hacia posibles peligros. Los símbolos de seguridad, así como sus NOTA: Para usuarios de los territorios de bosques de EE. UU. y explicaciones, necesitan su atención y comprensión completas.
  • Page 39: Durante La Operación

    ADVERTENCIAS DE SEGURIDAD PARA LAS UNIDADES • No se extienda demasiado. Siempre debe estar bien afirmado y mantener el equilibrio adecuado. Tenga cuidado al trabajar A GASOLINA sobre escalinatas, cuestas empinadas o pendientes. Para evitar lesiones graves, no haga funcionar la unidad desde una escalera ADVERTENCIA: de mano o un techo.
  • Page 40 • Nunca rocíe ni arroje chorros de agua ni de ningún otro líquido a la GUARDE ESTAS unidad. Mantenga las manijas secas y limpias (sin residuos, aceite ni grasa). Limpie la unidad luego de cada uso. Consulte Limpieza y INSTRUCCIONES almacenamiento.
  • Page 41: Conozca Su Unidad

    CONOZCA SU UNIDAD APLICACIONES Bujía de encendido Silenciador Como recortadora: • Corta hierbas y malezas ligeras Empuñadura Palanca del cebador • Bordeado cuerda de arranque • Recorte decorativo alrededor de árboles, vallas, etc. Con esta unidad se pueden usar otros accesorios opcionales. Empuñadura del eje Interruptor encendido / apagado HERRAMIENTAS DE ENSAMBLADO...
  • Page 42: Montaje

    MONTAJE INSTALACIÓN DEL PROTECTOR DEL CABEZAL DE CORTE Ranura Protector del Soporte de cabezal de corte montaje ADVERTENCIA: A fin de evitar que se produzcan lesiones personales graves, no opere nunca la unidad sin el protector del cabezal de corte en su lugar. 1.
  • Page 43 ADVERTENCIA: Antes de comenzar a utilizar cualquiera de los accesorios, lea y comprenda el manual que viene con dicho accesorio. Tenga en cuenta toda la información de seguridad que incluye. ADVERTENCIA: A fin de evitar lesiones personales graves y daños a la unidad, apáguela antes de extraer o Afloje instalar un accesorio.
  • Page 44: Aceite Y Combustible

    ACEITE Y COMBUSTIBLE Mezcla del combustible INSTRUCCIONES PARA LA MEZCLA DEL ACEITE Y EL COMBUSTIBLE NOTA: La presente unidad viene con una botella de 3.2 onzas (95 ml) de aceite de 2 ciclos. Para obtener la mezcla de combustible El uso de combustible viejo y/o mal mezclado es la causa más correcta que se describe a continuación, vierta toda la botella frecuente de los problemas de rendimiento.
  • Page 45: Arranque Y Parada

    ARRANQUE Y PARADA ADVERTENCIA: Opere esta unidad únicamente en una Off (O) / Parada zona bien ventilada, al aire libre. Los humos de escape de monóxido de carbono pueden ser mortales en un lugar On ( I ) / Arranque cerrado.
  • Page 46: Funcionamiento

    FUNCIONAMIENTO CÓMO SOSTENER LA UNIDAD ADVERTENCIA: Utilice siempre protección ocular, auditiva, de manos, pies y corporal para reducir el riesgo de sufrir lesiones durante la operación de esta unidad. ADVERTENCIA: A fin de evitar lesiones personales graves, evite el contacto del brazo con el motor mientras opere la unidad.
  • Page 47: Recorte Decorativo

    RECORTE DECORATIVO Cuando recorte alrededor de árboles, postes, vallas, etc., rote toda la unidad de manera que el cabezal de corte quede en un ángulo de 30° en relación con el suelo (Fig. 12). Fig. 12 BORDEADO El accesorio de la recortadora puede ser utilizado para el bordeado (Fig.
  • Page 48: Mantenimiento

    MANTENIMIENTO ADVERTENCIA: Para evitar lesiones graves, nunca realice el mantenimiento ni las reparaciones con la unidad en funcionamiento. Siempre deje que se enfríe la unidad antes de hacer el mantenimiento o las reparaciones de la unidad. Desconecte el cable de la bujía para evitar que la unidad arranque accidentalmente.
  • Page 49 Parte 2 - Enrollado del hilo de recorte nuevo en el carrete interior • Si se utiliza un hilo simple, consulte Enrollado de hilo simple. • Si se utiliza Split-Line, consulte Enrollado de Split-Line. Divisor • Si se utiliza un carrete de hilo preenrollado, prosiga a la Parte 3 – Instalación del carrete interior.
  • Page 50: Mantenimiento Del Filtro De Aire

    MANTENIMIENTO DEL FILTRO DE AIRE Filtro de aire ADVERTENCIA: A fin de evitar lesiones personales graves, siempre pare el motor y deje que se enfríe antes de limpiar o mantener la unidad. Si no se mantiene el filtro de aire se puede obtener un rendimiento insuficiente o se pude dañar el motor de manera permanente.
  • Page 51: Mantenimiento De La Bujía

    MANTENIMIENTO DE LA BUJÍA 1. Detenga el motor y deje que se enfríe. Sujete con firmeza la funda de la bujía y tire para sacarla de la bujía. 2. Limpie alrededor de la bujía. Retire la bujía de la tapa del cilindro con una llave de cubo de 5/8 pulgadas, girando en sentido contrario a las agujas del reloj.
  • Page 52: Limpieza Y Almacenamiento

    LIMPIEZA Y ALMACENAMIENTO LIMPIEZA ALMACENAMIENTO • Nunca almacene la unidad con combustible en lugares donde ADVERTENCIA: A fin de evitar lesiones personales las emanaciones pueden alcanzar llamas abiertas o chispas. graves, siempre pare el motor y deje que se enfríe antes de •...
  • Page 53: Solución De Problemas

    SOLUCIÓN DE PROBLEMAS PROBLEMA SOLUCIÓN EL MOTOR NO ARRANCA Llene el depósito de combustible con combustible que se haya El depósito de combustible está vacío mezclado adecuadamente El bulbo del cebador no se presionó lo suficiente Oprima el bulbo del cebador 10 veces o hasta que se vea combustible Mueva la palanca del estrangulador a la Posición 3, apriete el El motor se ahoga control del acelerador y tire de la cuerda de arranque...
  • Page 54 NOTAS...
  • Page 55 NOTAS...
  • Page 56: Garantía

    Unidos, sus posesiones y territorios. Remington LLC garantiza este producto contra defectos en el material y la mano de obra durante un período de dos (2) años, a partir de la fecha de compra original y a su entera discreción, arreglará o substituirá sin costo alguno cualquier pieza cuyo material o mano de obra se considere defectuoso.
