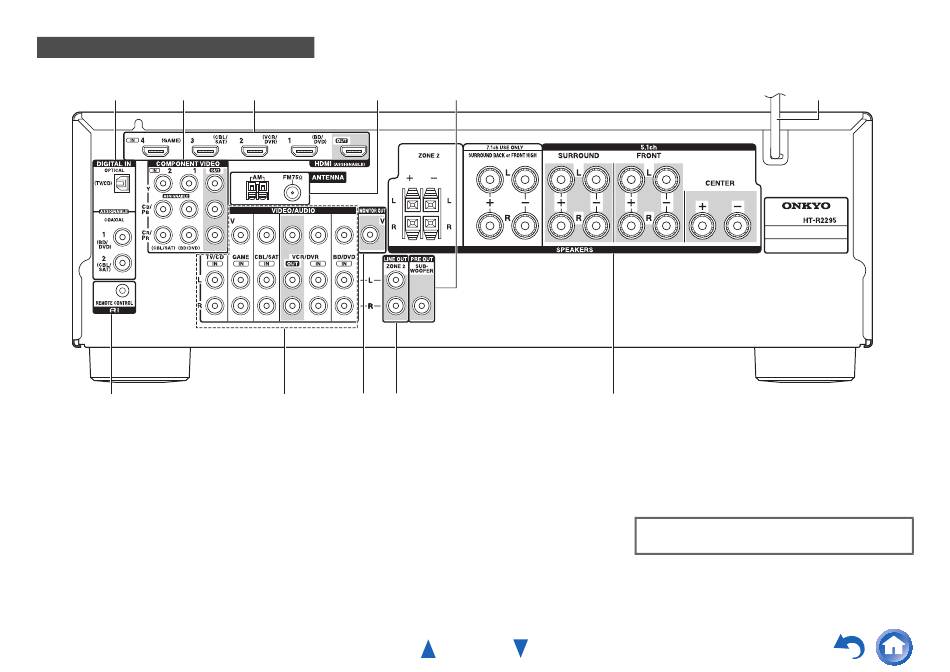

Panneau arrière
a b
g
a Prises DIGITAL IN COAXIAL et OPTICAL
b Prises COMPONENT VIDEO IN et OUT
c Prises HDMI IN et OUT
d Prise FM ANTENNA et borne AM ANTENNA
e Prise SUBWOOFER PRE OUT
c d
h i j
f Cordon d'alimentation
g Prise u REMOTE CONTROL
h Prises vidéo composite et audio analogique
(BD/DVD IN, VCR/DVR IN et OUT, CBL/SAT IN,
GAME IN, TV/CD IN)
e
k
Fr-9
Informations de Sécurité et Introduction
f
i Prise MONITOR OUT V
j Prises ZONE 2 LINE OUT
k Bornes SPEAKERS
(CENTER, FRONT, SURROUND, SURROUND
BACK or FRONT HIGH, ZONE 2)
Consultez « Branchement de l'Ampli-tuner AV »
(➔ pages 11 à 17).
