BRANCHEMENT HYDRAULIQUE
Sonde de
niveau
La sonde de niveau est fournie déjà assemblée et est munie d'un filtre de fond qui
évite l'aspiration de sédiments.
Placez la sonde de niveau sur le fond du conteneur.
Branchez le BNC présent sur la sonde de niveau à l'entrée de la sonde de niveau
située sur la pompe.
Si un agitateur est présent sur le conteneur, il est nécessaire d'installer
une lance d'aspiration.
En cas de remplacement de pièces de la sonde de niveau, suivez le schéma
indiqué ci-dessous.

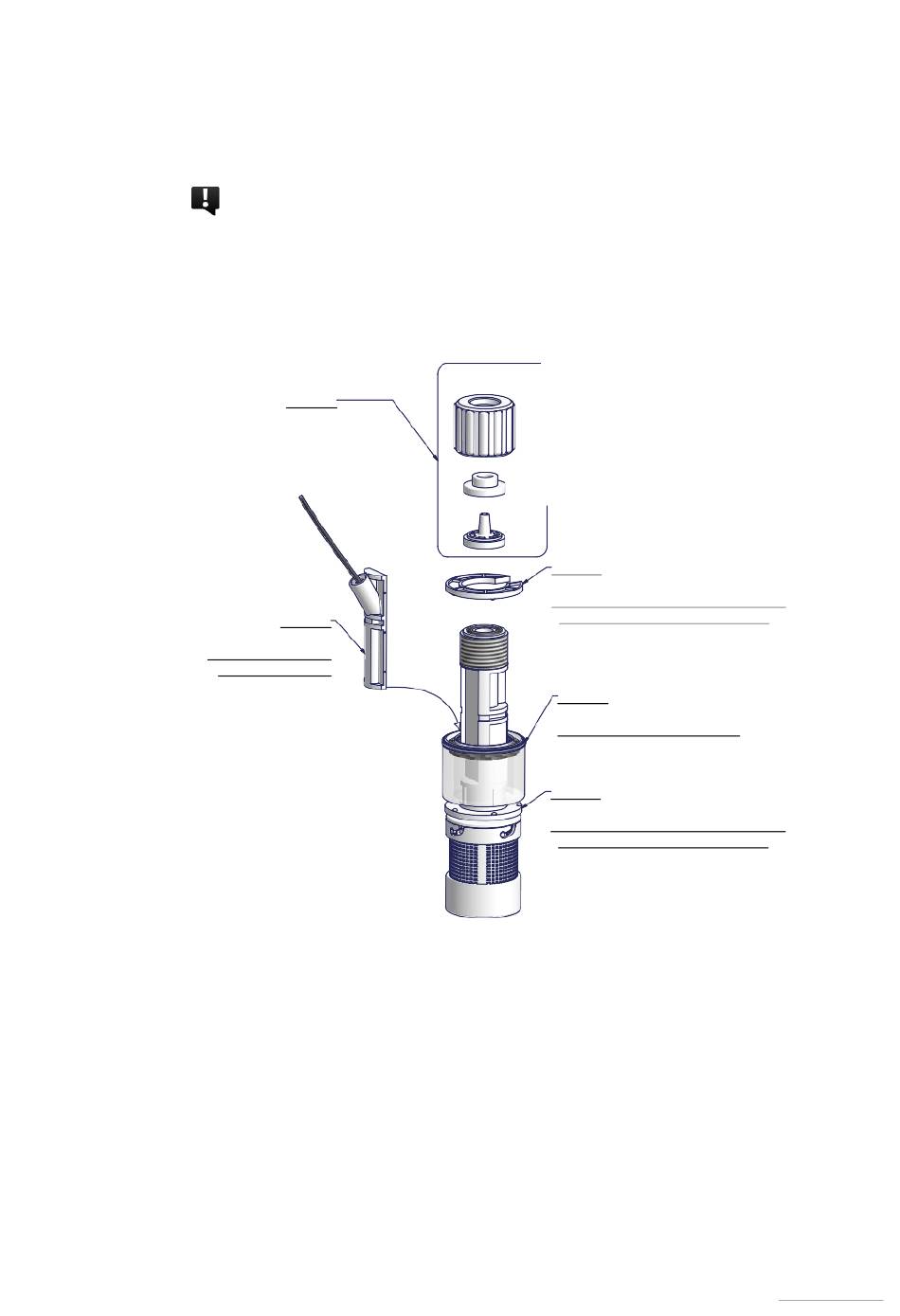

Fig. 3. Assemblage filtre de fond / sonde de niveau
FASE 5
FASE 3
INSÉRER LA SONDE
DE CONTACT N.O.
FASE 4
INSÉRER L'ANNEAU D'ÉCARTEMENT
COMME INDIQUÉ SUR LE DESSIN
FASE 2
INSÉRER LE FLOTTEUR
FASE 1
INSÉRER L'ANNEAU D'ÉCARTEMENT
COMME INDIQUÉ SUR LE DESSIN
