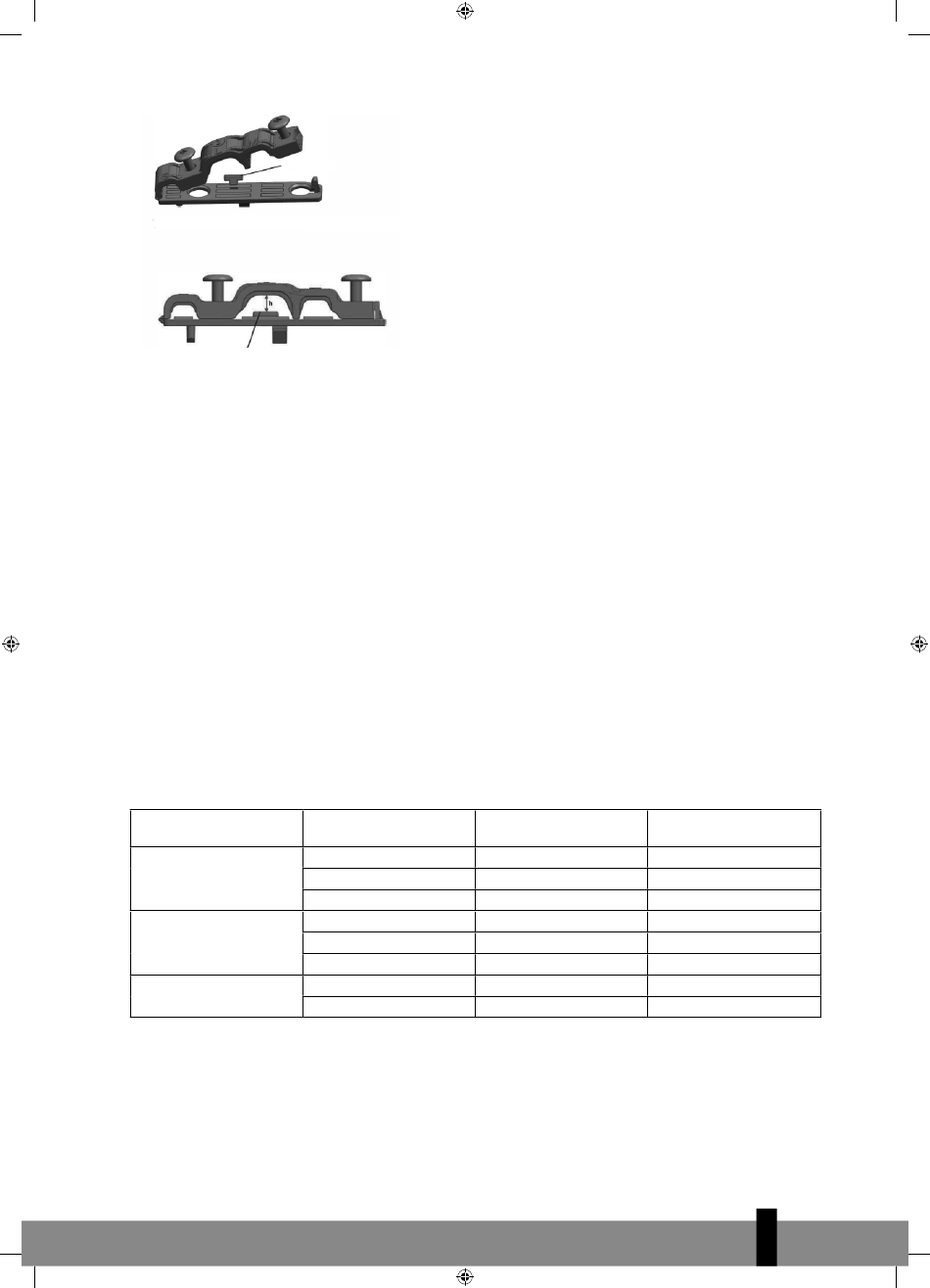

Tres tamaños de orificio: pequeño, grande y mediano
Si el cable no está lo suficientemente fijado, utilice una hebilla para apuntalarlo, de modo que pueda
engarzarse firmemente.
J
CONEXIÓN DEL TUBO REFRIGERANTE
Al conectar el tubo refrigerante, no deje que entren en la unidad sustancias o gases que no sean el refri-
gerante especificado. La presencia de otros gases o sustancias disminuirá la capacidad de la unidad y
puede causar una presión anormalmente alta en el ciclo de refrigeración, lo que puede provocar explosio-
nes y lesiones.
Nota sobre la longitud del tubo
La longitud de los tubos refrigerantes afectará al rendimiento y a la eficiencia energética de la unidad. La
eficiencia nominal se prueba en unidades con tubos de 5 metros de longitud (en Norteamérica, la longitud
estándar del tubo es de 7,5 m). Se requieren tubos con una longitud mínima de 3 metros para minimizar
la vibración y el exceso de ruido. En el caso de modelos con refrigerante R290 en zonas tropicales especia-
les, no se puede añadir refrigerante y la longitud máxima de los tubos refrigerantes no debe superar los
10 metros.
Consulte en la tabla siguiente las especificaciones sobre longitud y altura de caída máximas de los tubos.
Longitud y altura de caída máximas de los tubos refrigerantes por modelo de la unidad
Modelo de la unidad
R410A,R32 Aire acondicio-
nado split Inverter
R22 Split de velocidad fija
R410A, R32 Split de velo-
cidad fija
man_S60xx EU ('24) TD.indd 87 man_S60xx EU ('24) TD.indd 87
Hebilla
Capacidad (BTU/h)
< 15,000
≥ 15,000 and < 24,000
≥ 24,000 and < 36,000
< 18,000
≥ 18,000 and < 21,000
≥ 21,000 and < 35,000
< 18,000
≥ 18,000 and < 36,000
Max. Longitud (m) Altura Altura de caída
Height (m)
25 (82ft) 10 (33ft)
30 (98.5ft) 20 (66ft)
50 (164ft) 25 (82ft)
10 (33ft) 5 (16ft)
15 (49ft) 8 (26ft)
20 (66ft) 10 (33ft)
20 (66ft) 8 (26ft)
25 (82ft) 10 (33ft)
5
