GALEOW
Clavier rétro-éclairé Wiegand

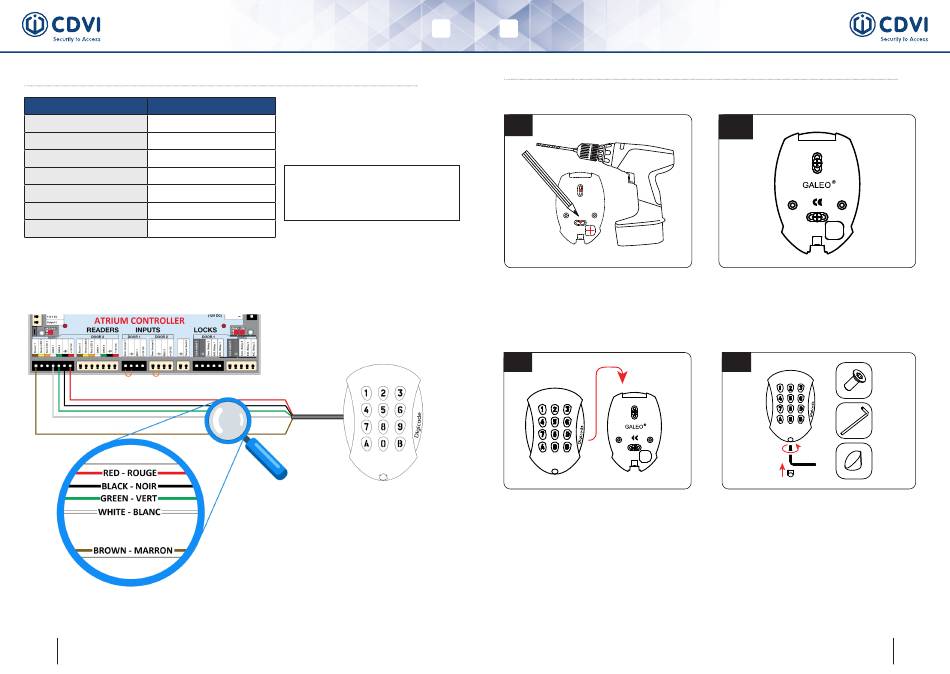

3] CÂBLAGE ET CONNEXIONS
Couleur du câble
Correspondance
Rouge
12V DC
Noire
0V DC
Vert
Data 0
Blanc
Data 1
Marron
Buzzer
Bleu
Clock
Gris
OV Commun
Connexion Wiegand
Contrôleur CDVI
8
FR
Type de câble conseillé :
section minimale de 0,6mm,
paires torsadées, blindé
FR
4] INSTALLATION
1
Prenez
les
marques
et
percez
les
2 trous de fixation ainsi que l'ouverture
pour le passage du câble électrique des-
tiné au clavier.
3
Passez le câble électrique du GALEOW
dans son ouverture et fixez-le à sa plaque
de montage par le haut avec le crochet
supérieur.
La hauteur de montage recommandée est de 140 cm.
GALEOW
Clavier rétro-éclairé Wiegand
2
Fixez la plaque de montage du GALEOW sur le
support de votre choix.
4
Bloquez le GALEOW sur son plaque de
montage par l'intermédiaire de la vis
TORX
et de son outil spécifique (clé mâle
®
coudée). Pour finaliser le montage de ce
produit, placez le cache-vis.
