- Page 1 FRANCAIS ENGLISH DGLPMWLC DGLIMWLC DGLIMWLC DGLPMWLC Indoor/Outdoor 13.56 MHZ Mifare Card Readers - Wiegand ® Lecteurs Mifare 13,56 MHz intérieur/extérieur - Wiegand ® Range: Integrated Access Control / Gamme: Contrôle d’Accès centralisé INSTALLATION MANUAL MANUEL D’INSTALLATION Group Products...
-
Page 2: Presentation Des Produits

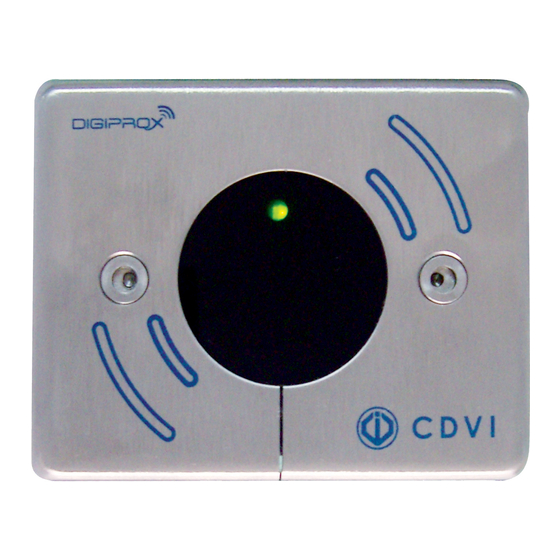

à notre entreprise. 1] PRESENTATION DES PRODUITS DGLPMWLC Wiegand 26, 30 ou 44 bits. Disponible en version : - Inox saillie (Réf : DGLIMWLC), - Polycarbonate saillie (Réf : DGLPMWLC). Electronique résinée. Signalisation lumineuse et sonore. Montage en saillie. Inox. -
Page 3: Format De Sortie
MANUEL D’INSTALLATION DGLPMWLC - DGLIMWLC Lecteurs Mifare 13,56 MHz Wiegand ® 5] SCHÉMA DE RACCORDEMENTS DGLPMWLC ST5-ST6 : Voyants ST1-ST2 : Sélection sortie Wiegand Format de sortie : Commande - Standard : 26 bits Wiegand par niveau «O» (OV) - ST1: 30 bits Wiegand... -
Page 4: Schéma De Raccordements Dglimwlc
MANUEL D’INSTALLATION DGLPMWLC - DGLIMWLC Lecteurs Mifare 13,56 MHz Wiegand ® 5] SCHÉMA DE RACCORDEMENTS DGLIMWLC POSITIONNEMENT POSITIONNEMENT DIPSWITCH 1 & 2 DIPSWITCH 3 Vous avez la possibilité OFF/OFF de gérer le buzzer et les 26 bits voyants en interne ou en externe. -
Page 5: Format De Sortie Wiegand 26, 30 Et 44 Bits
MANUEL D’INSTALLATION DGLPMWLC - DGLIMWLC Lecteurs Mifare 13,56 MHz Wiegand ® 6] FORMAT DE SORTIE WIEGAND 26, 30 ET 44 BITS Chronogrammes 0 logique 1 logique \DATA1 \CLOCK \DATA0 50 μs 50 μs Sorties en collecteur ouvert avec pulls up internes de 1K au +5V ou +12V selon la position de ST4 Format Wiegand 26 bits Format 26 bits hexadécimal. - Page 6 MANUEL D’INSTALLATION DGLPMWLC - DGLIMWLC Lecteurs Mifare 13,56 MHz Wiegand ® Format Wiegand 30 bits Format 30 bits hexadécimal. La communication s’effectue par une liaison de type Wiegand 30 bits (Signaux : DATA1, DATA0 et CLOCK). La trame est constituée d’une totalité de 30 bits et se décompose comme suit : 1 - 1ère parité...
-
Page 7: Montage
Le préjudice imputable à CDVI ne saurait en aucun cas dépasser la valeur du produit. La responsabilité de CDVI ne peut être engagée auprès de l’acheteur, installateur, client fi nal ou qui que ce soit, lors de dommages consécutifs à des imperfections ou mauvais fonctionnement du produit. Cette garantie prend effet à... -
Page 8: Recommandations
1] PRODUCTS OVERVIEW DGLPMWLC Wiegand 26, 30 ou 44 bits. Available in version: - Stainless steel (Réf : DGLIMWLC), - Polycarbonate (Réf : DGLPMWLC). PCB sealed in epoxy. Audible and visual feedback. Surface mount. Technologie : 13,56 Mhz. - Page 9 INSTALLATION MANUAL DGLPMWLC - DGLIMWLC 13.56 MHZ Mifare Card Readers - Wiegand Output ® 5] WIRING DIAGRAMS DGLPMWLC ST1-ST2 : ST5-ST6 : LED Control Wiegand output selection Set up jumper in (OV) Output format: with CTV900A and - Standard: 26 bits Wiegand...
- Page 10 INSTALLATION MANUAL DGLPMWLC - DGLIMWLC 13.56 MHZ Mifare Card Readers - Wiegand Output ® 5] WIRING DIAGRAM : DGLIMWLC DIPSWITCH 1 & 2 DIPSWITCH 3 POSITIONNING POSITIONNING The buzzer and the LED’s OFF/OFF can be controlled by the 26 bits reader or by an external device.
-
Page 11: Output Formats 26, 30 Et 44 Bits Wiegand
INSTALLATION MANUAL DGLPMWLC - DGLIMWLC 13.56 MHZ Mifare Card Readers - Wiegand Output ® 6] OUTPUT FORMATS 26, 30 ET 44 BITS WIEGAND Chronograms 0 logic 1 logic \DATA1 \CLOCK \DATA0 50 μs 50 μs Open collector output with internal pulls up 1K at +5V or +12V according the ST4 position. - Page 12 INSTALLATION MANUAL DGLPMWLC - DGLIMWLC 13.56 MHZ Mifare Card Readers - Wiegand Output ® 30-bit Wiegand Output Structure and description of the code Signals output in open collectors with pull up in 30-bit hexadecimal format. The output format from the proximity reader is 30-bit wiegand (Signal: DATA1, DATA0 and CLOCK) and is structured as follow: 1 - First parity : 1 bit –...
-
Page 13: Mounting Instructions
“Limited Lifetime Warranty”, complete the enclosed registration card and return it, either by e-mail or post, to the relevant CDVI address or completion of the on line registration at www.cdvigroup.com. Repair or replacement of the defective product is the exclusive remedy. - Page 14 MANUEL D’INSTALLATION DGLPMWLC - DGLIMWLC Lecteurs Mifare 13,56 MHz Wiegand ® 8] NOTES cdvi.com cdvigroup.com...
- Page 15 MANUEL D’INSTALLATION DGLPMWLC - DGLIMWLC Lecteurs Mifare 13,56 MHz Wiegand ® cdvi.com cdvigroup.com...
- Page 16 Reference : G0301FR0356V03 Extranet : EXE-CDVI_IM DGLPMWLC-DGLIMWLC CMYK A5 FR-EN 03 Manufacturing Access Control since 1985 G0301FR0356V03 CDVI Group FRANCE (Headquarter/Siège social) Phone: +33 (0)1 48 91 01 02 Fax: +33 (0)1 48 91 21 21 CDVI CDVI CDVI IBÉRICA...
