CÂBLAGE — FREINS ÉLECTRIQUE / HYDRAULIQUE
AVIS
Référez‑vous toujours aux spécifications du fabricant de votre système de freinage électrique / hydraulique
avant l'installation et l'utilisation du Tow‑Pro
SYSTÈMES DE VÉHICULES 12 V
Le Tow‑Pro
Trail est conçu pour faire fonctionner à la fois les systèmes de freinage électrique de remorque et
ses systèmes de freinage électrique 12 V / hydrauliques. Cependant, la plupart des systèmes électriques /
hydrauliques requièrent une alimentation séparée de 12 V pour la pompe hydraulique. Par exemple :
Tow-Pro
Signal de
freinage

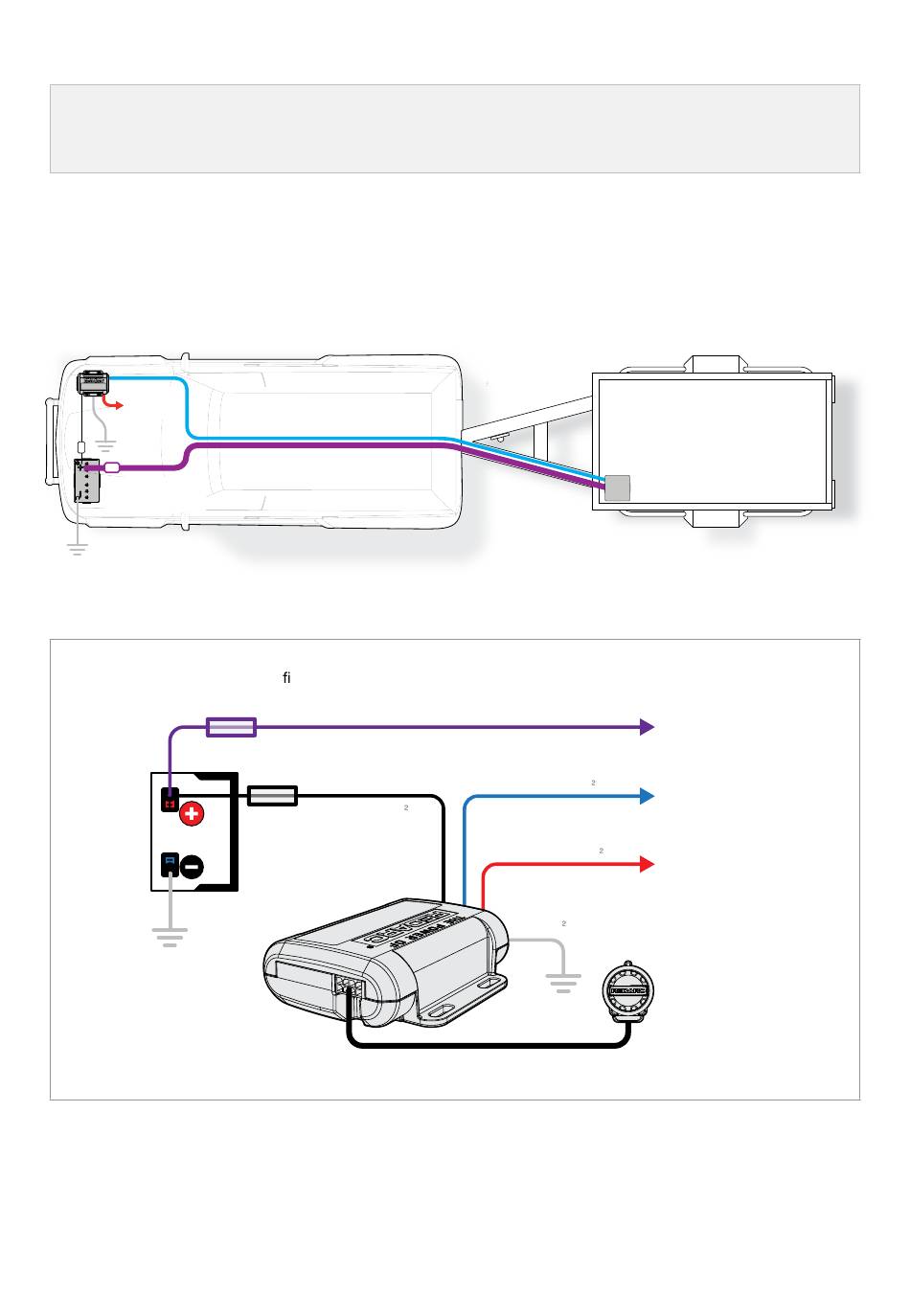

Système électrique/hydraulique
Batterie de
démarrage 12 V
Pour la sélection des câbles, reportez‑vous au
Reportez-vous aux spéci cations du fabricant du système électrique /
hydraulique pour connaître le calibre du câble d'alimentation et celui des fusibles.
Masse
Pour la connexion du fil rouge, voir
10 | Installation
Trail.
Fil de sortie (bleu)
Alimentation électrique pour
"Guide De Jauge De Câblage" à la page
Fusible 25 A
12 AWG (3 mm )
Batterie de
démarrage 12 V
du véhicule
"Connexion du fil rouge (feu de freinage du véhicule)" à la page 8.
12 AWG (3 mm )
BLEU
16 AWG (1,25 mm )
ROUGE
NOIR
16 AWG
(1,25 mm )
BLANC
Masse
Système électrique /
hydraulique
11.
Alimentation électrique
pour système de freinage
électrique / hydraulique
Vers le Système de
freinage électrique /
hydraulique
Vers le déclencheur de
feu de freinage 12 V
Support de tableau de
bord des commandes
du Tow-pro.
