MANUEL DE L'OPÉRATEUR
84 / CONFIGURATION DU CANAL DE COMMANDE
Continuez d'appuyer sur AJOUTER UN LIEN jusqu'à ce
-
que les liaisons soient terminées.
5. Une fois terminé, appuyez sur le bouton Retour.
6. Le nouveau type de lien et les canaux s'affichent sur l'écran
de liaison de canal.
7. Pour modifier un lien, sélectionnez un lien spécifique et
appuyez sur le bouton ÉDITER pour ouvrir et apporter des
modifications.

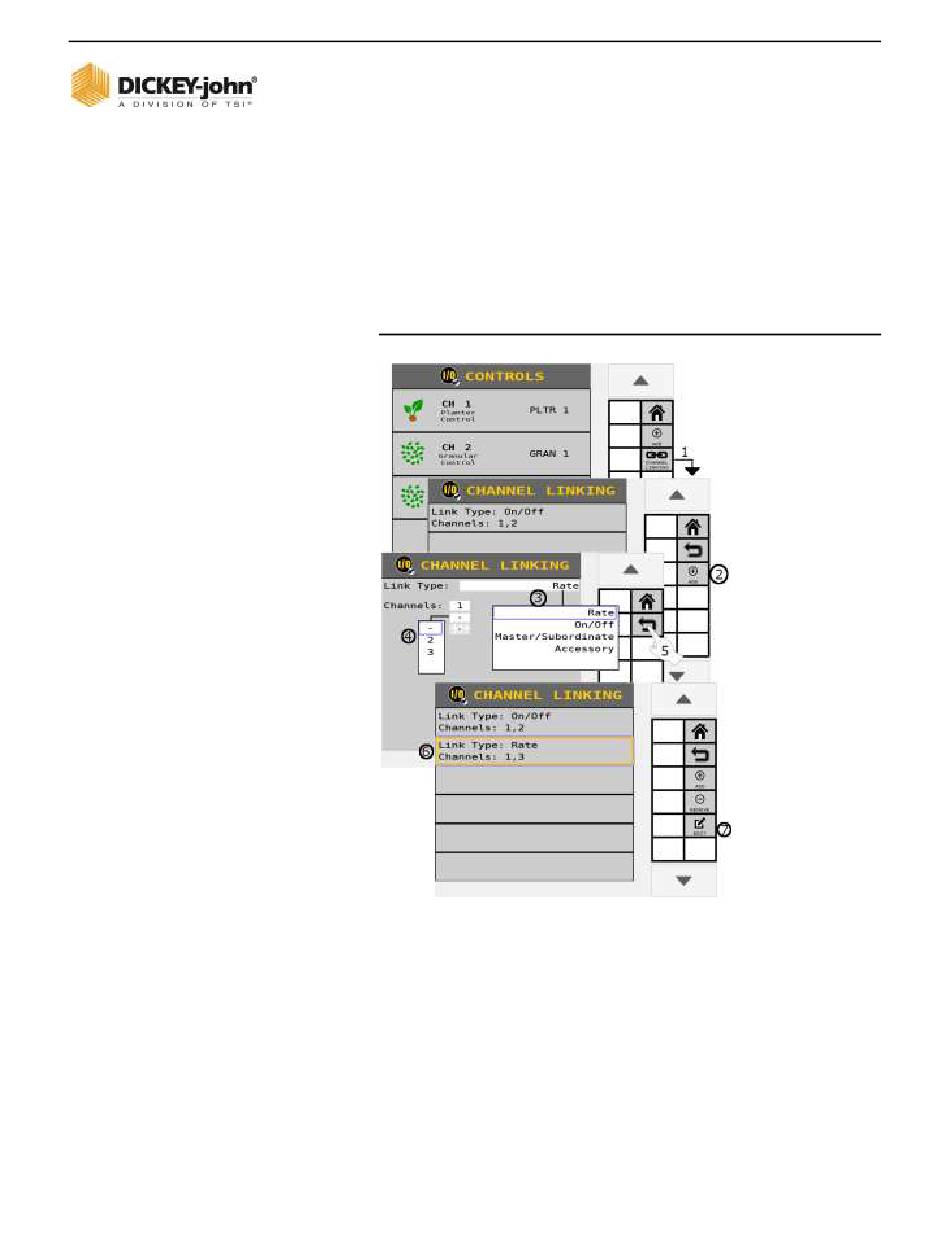

Figure 52
Liaison des canaux
TYPE DE CANAL DE COMMANDE
Un canal d'application de matériau peut être attribué en tant
que commande du semoir, moniteur de semoir, commande
granulaire, moniteur granulaire, débit de liquide, commande de
ventilateur, commande d'arbre ou IRC.
POUR MODIFIER LES PARAMETRES DU CANAL
DE COMMANDE :
Sur l'écran Commandes, mettez en surbrillance la chaîne et
appuyez sur le bouton ÉDITER.
ISO
Manuel Version 6 UL 2_3
6
6015634 Rev D
