MANUEL DE L'OPÉRATEUR
ISO
Manuel Version 6 UL 2_3
6
6015634 Rev D
RAMPE
Les rampes indiquent l'état de chaque section de rampe et sont
uniquement opérationnelles avec les canaux de commande
de liquide lorsqu'un module de commutation de rampe
®
DICKEY-john
et un module de sortie de rampe sont installés
pour la commande de rampe. L'état de la rampe est indiqué
en vert, rouge ou blanc.
Vert —La section est activée.
Rouge —La section est désactivée par un
interrupteur manuel.
Blanc —La section est désactivée par le
contrôleur de tâches.
Le canal de rampe (exemple ci-dessous BOOM 1) indique
le canal actif.

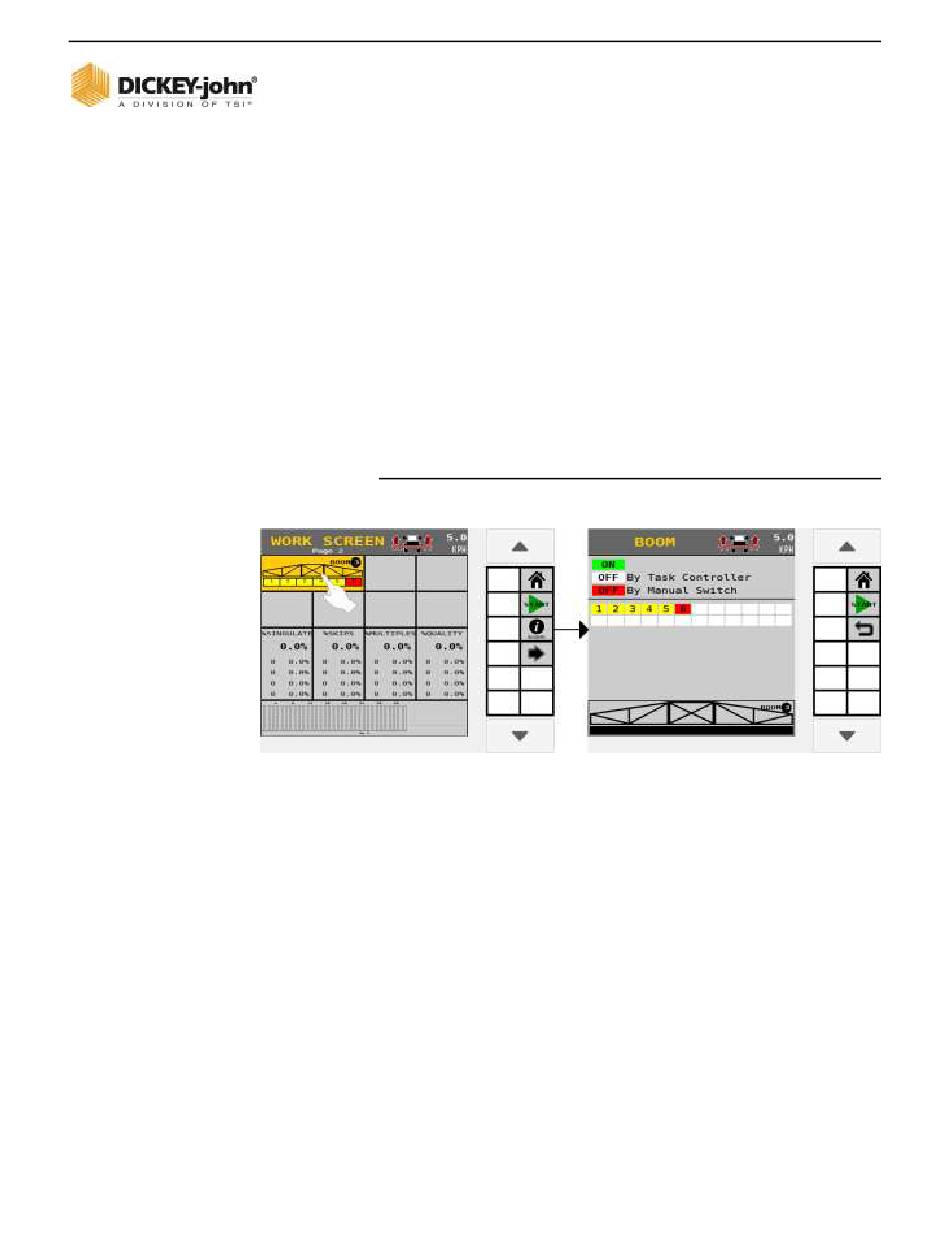

Figure 132
Page d'informations sur l'instrument de rampe
ACCESSOIRES
PRESSION
Pression réelle mesurée en oz/in
capteurs de pression installés.
Tr/min
Le régime réel des capteurs d'arbre/ventilateur actifs s'affiche
pour les capteurs de régime installés. TRÉMIE Affichage
d'état vide ou non vide pour les capteurs de trémie installés.
NUMÉRIQUE
Affichage de l'état Actif (Vérifier) ou Inactif (X) pour les capteurs
numériques installés.
(kPa) s'affiche pour les
2
CONTRÔLEUR DE TÂCHES / 187
