MANUEL DE L'OPÉRATEUR
ISO
Manuel Version 6 UL 2_3
6
6015634 Rev D

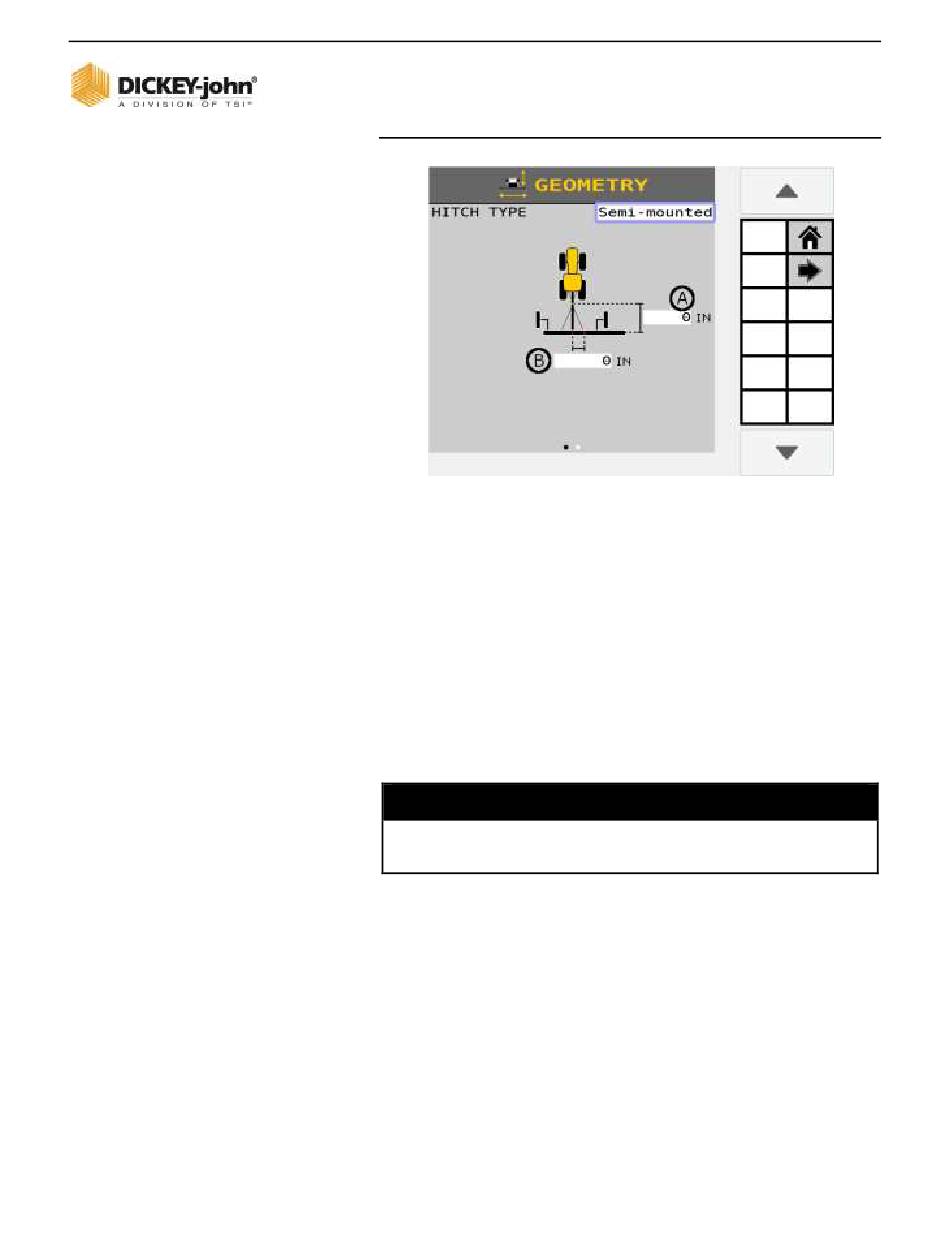

Figure 81
Type d'outil semi-monté
TYPE D'ATTELAGE A DOUBLE PIVOT
1. Entrez la distance entre l'attelage du tracteur et le centre
de l'essieu du chariot.
2. Entrez la distance entre le centre de l'essieu du premier
chariot (directement derrière le tracteur) et le deuxième
attelage du chariot.
3. Entrez la distance entre le deuxième attelage du chariot
et le centre de l'essieu de l'outil.
4. Entrez la distance (valeur Y) du centre de l'outil au centre
du canal à gauche et à droite. Si la barre d'outils est
décalée de 0, entrez la taille du décalage. Cette valeur
est généralement 0.
REMARQUE
Le type à double pivot est généralement utilisé avec le
remorquage entre les chariots à air.
GÉOMÉTRIE / 129
