1. Introduction

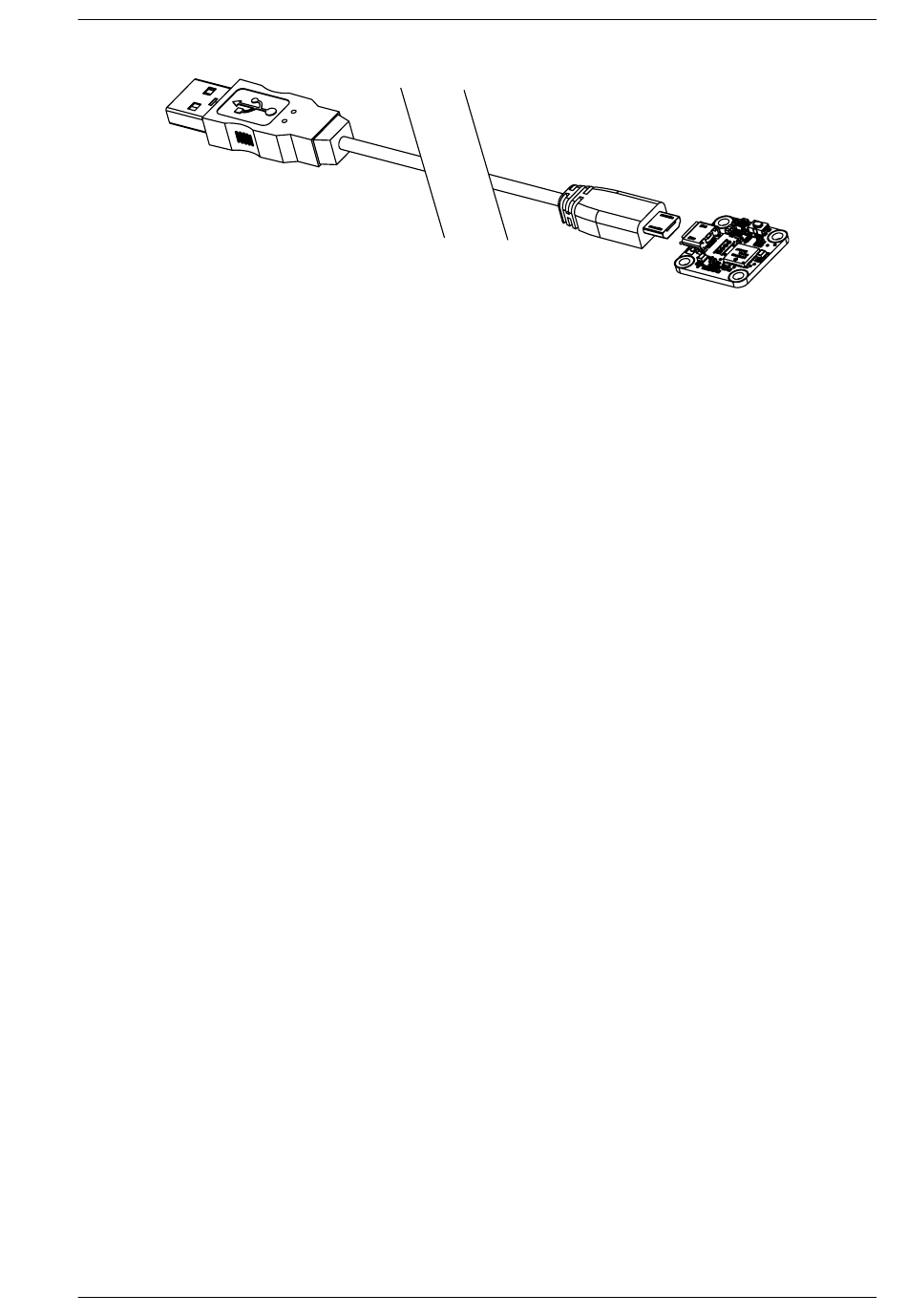

Vous devez raccorder votre module Yocto-Demo à l'aide d'un cable USB de type A - micro B
Si vous branchez un hub USB entre l'ordinateur et le module Yocto-Demo, prenez garde à ne pas
dépasser les limites de courant imposées par USB, sous peine de faire face des comportements
instables non prévisibles. Vous trouverez plus de détail à ce sujet dans le chapitre concernant le
montage et la connectique.
1.2. Accessoires optionnels
Les accessoires ci-dessous ne sont pas nécessaires à l'utilisation du module Yocto-Demo, mais
pourraient vous être utiles selon l'utilisation que vous en faites. Il s'agit en général de produits
courants que vous pouvez vous procurer chez vos fournisseurs habituels de matériel de bricolage.
Pour vous éviter des recherches, ces produits sont en général aussi disponibles sur le shop de
Yoctopuce.
Vis et entretoises
Pour fixer le module Yocto-Demo à un support, vous pouvez placer des petites vis de 2.5mm avec
une tête de 4.5mm au maximum dans les trous prévus ad-hoc. Il est conseillé de les visser dans des
entretoises filetées, que vous pourrez fixer sur le support. Vous trouverez plus de détail à ce sujet
dans le chapitre concernant le montage et la connectique.
Micro-hub USB
Si vous désirez placer plusieurs modules Yoctopuce dans un espace très restreint, vous pouvez les
connecter ensemble à l'aide d'un micro-hub USB. Yoctopuce fabrique des hubs particulièrement
petits précisément destinés à cet usage, dont la taille peut être réduite à 20mm par 36mm, et qui se
montent en soudant directement les modules au hub via des connecteurs droits ou des câbles
nappe. Pour plus de détail, consulter la fiche produit du micro-hub USB.
YoctoHub-Ethernet et YoctoHub-Wireless
Vous pouvez ajouter une connectivité réseau à votre Yocto-Demo grâce aux hubs YoctoHub-
Ethernet et YoctoHub-Wireless. Le premier offre une connectivité Ethernet, le second offre une
connectivité Wifi. Chacun de ces hubs peut piloter jusqu'à trois modules Yoctopuce et se comporte
exactement comme un ordinateur normal qui ferait tourner un VirtualHub.
Cable nappe mono-brin
Si vous désirez souder le module Yocto-Demo directement à un micro-hub USB pour éviter
l'encombrement d'un vrai cable USB, utilisez de préférence du cable nappe étamé mono-brin: c'est
le plus facile à souder. Dans tous les cas, il vous faudra 4 fils espacés de 1.27mm.
www.yoctopuce.com
3
