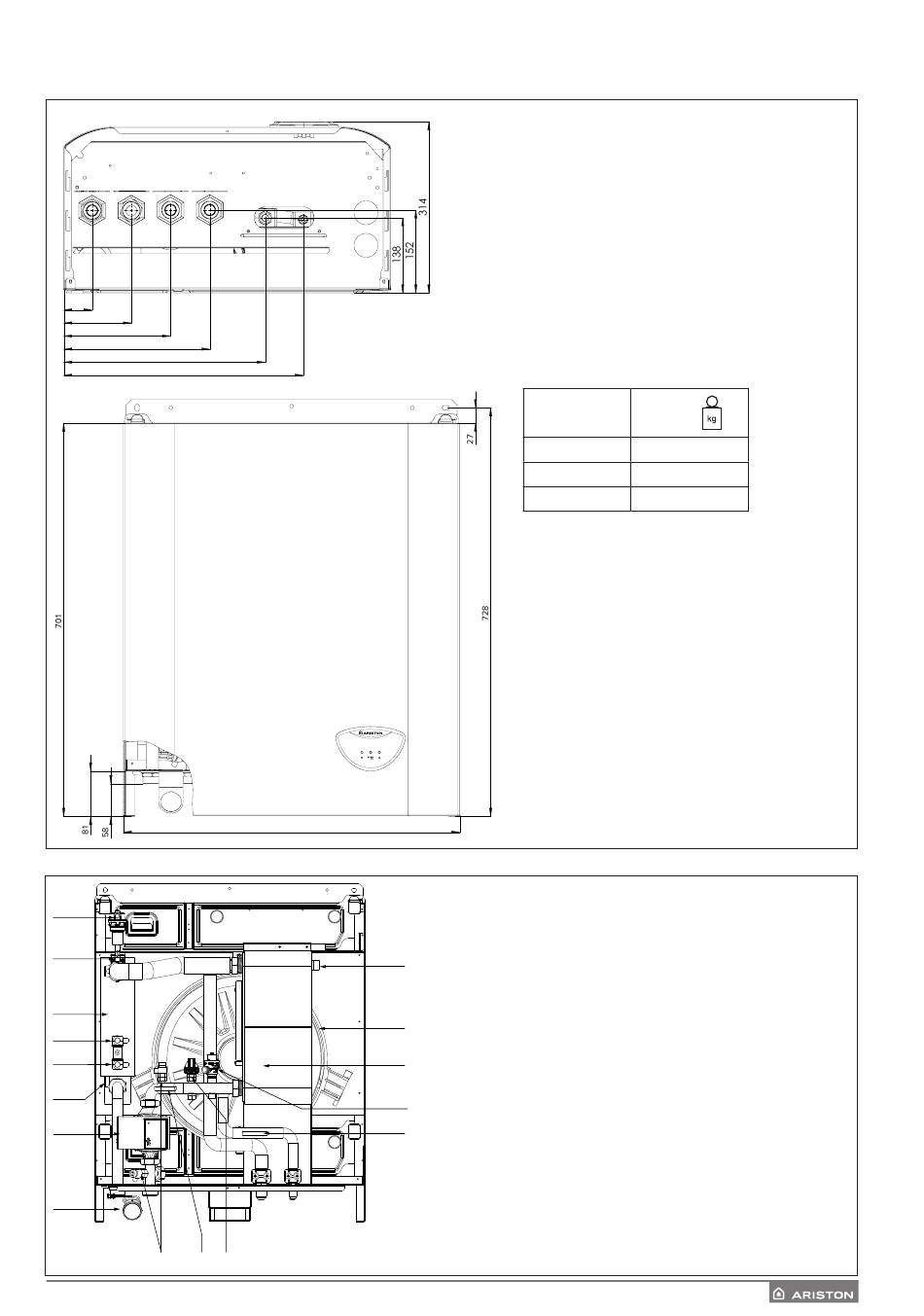

UNITÉ INTÉRIEURE
Dimensions et poids
A
B
52
124
196
268
370
439
Vue globale
11
12
13
14
15
16
1
2
3
4
C
D
600
10
9
8
7
6
5
A. Départ chauffage ou rafraîchissement G 1" M
B. Retour chauffage ou rafraîchissement G 1" M
C. Raccordement de gaz réfrigérant de l'unité extérieure 5/8"
D. Raccordement de gaz réfrigérant de l'unité extérieure 3/8" M
UNITÉ
INTÉRIEURE
FS 40-50 S
FS 70 S
FS 90 - 110 S
1. Circulateur
2. Manomètre
3. Vanne de vidange
4. Sonde de température retour chauffage ou rafraîchisse-
ment
5. Pressostat
6. Sonde de température réfrigérant liquide (TR)
7. Vanne 3 voies motorisée
8. Ensemble condenseur
9. Vase d'expansion
10. Sonde de température départ d'eau PAC (LWT)
11. Dégazeur automatique
12. Débitmètre
13. Résistance électrique supplémentair
14. Thermostat de sécurité à réarmement manuel
15. Thermostat de sécurité à réarmement automatique
16. Sonde de température depart chauffage ou rafraîchis-
sement
poids
130
132
134
7 / FR
