INSTALLATION FINALE DU SYSTÈME COMPLET.
2
NOTE: Installations avec plancher chauffant
Dans les installations avec chauffage au sol, prévoir l'utilisation d'un dispositif de sécurité sur le circuit de départ du chauffage selon
les indications du DTU 65.11. Pour la connexion électrique du thermostat, consulter le paragraphe « Connexions électriques ».
En cas de température de départ trop élevée, le système s'arrête que ce soit en mode de fonctionnement eau chaude sanitaire
qu'en mode chauffage et le dispositif de commande à distance affichera le code erreur 116 « Thermostat sol ouvert ».
Le système redémarrera à la fermeture du thermostat à réactivation manuelle.
BUFFER
2
REMARQUE: la sonde de température à utiliser avec le tampon doit avoir les caractéristiques suivantes:
NTC R (25 ° C) = 10 KΩ ± 1% - ß (25/85) = 3977 ± 1%
16 / FR
3
VE
8
3
VE
7

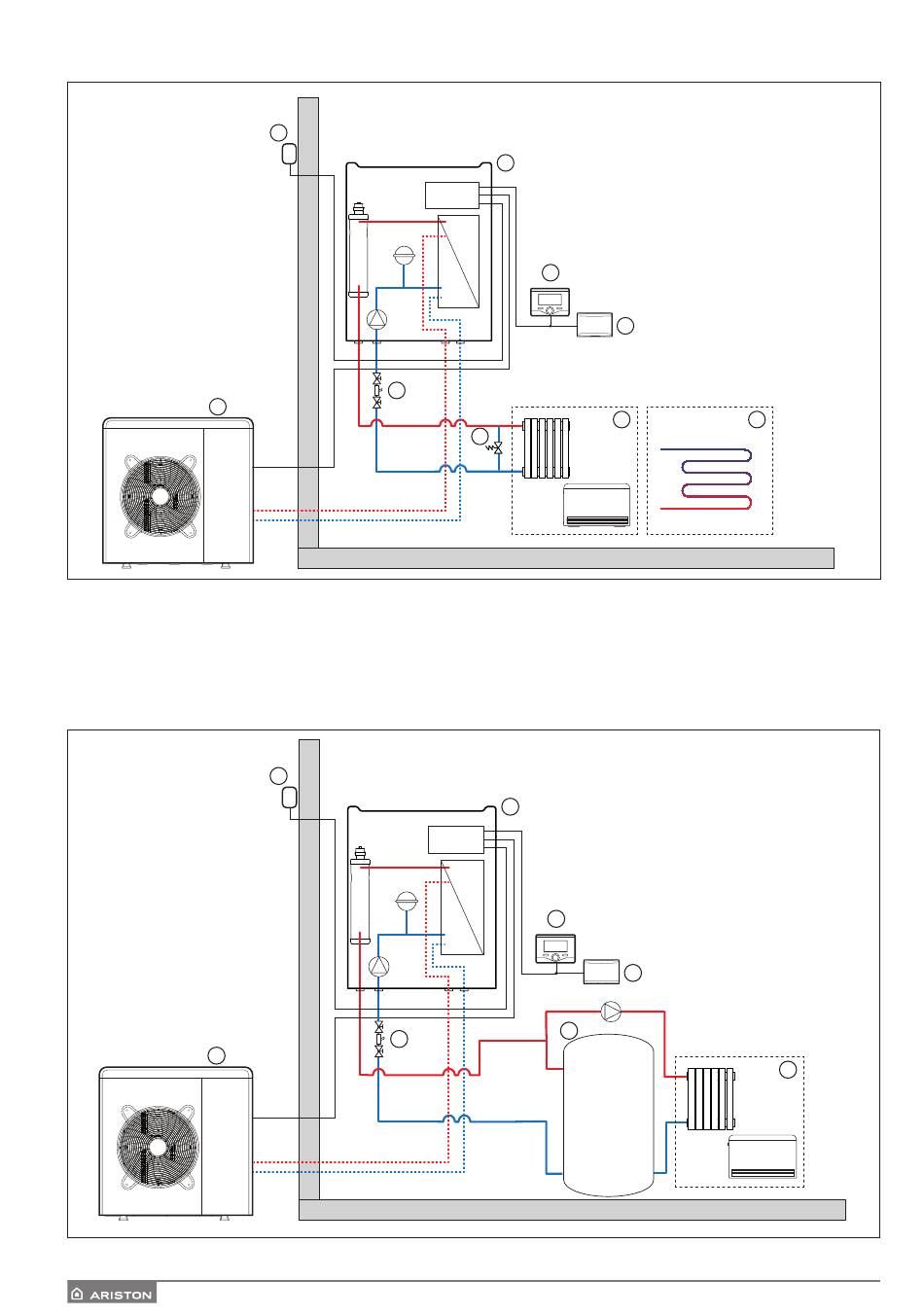

Légende:
1.
Unité intérieure
2.
Unité extérieure
3.
Sonde de température extérieure
4.
Zone de chauffage haute température/
1
Refroidissement à basse température
(ventilo-convecteur)
5.
Zones de chauffage basse température/
plancher rafraîchissant
6.
Commande à distance Expert Control
7.
By pass (en option)
8.
Filtre
6
9
4
7
Légende:
1.
Unité intérieure
2.
Unité extérieure
3.
Sonde de température extérieure
1
4.
Zone de chauffage haute température/
Refroidissement à basse température
(ventilo-convecteur))
5.
Buffer
6.
Commande à distance Expert Control
7.
Filtre
6
8
5
5
4
