ATTENTION:

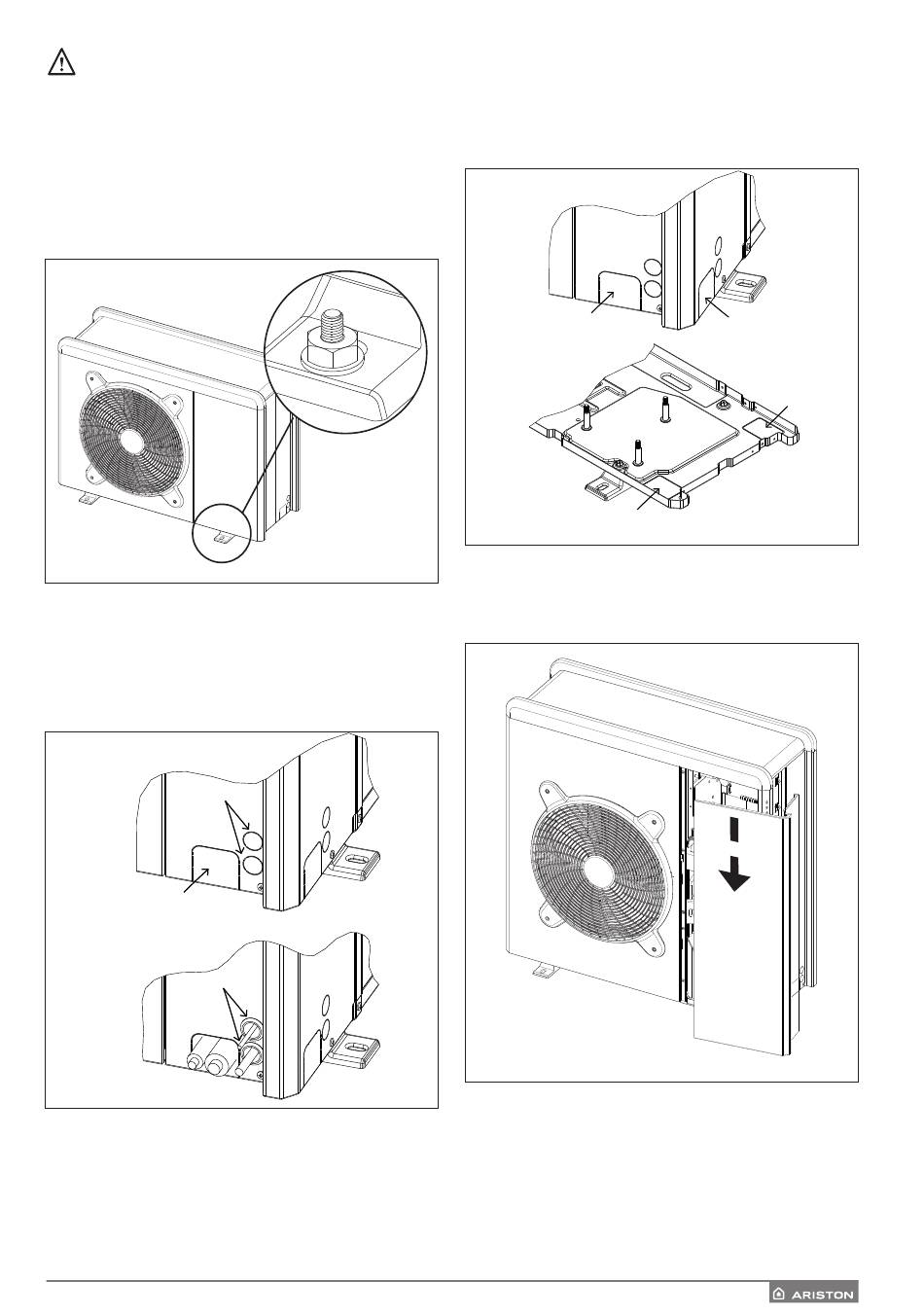

Avant de procéder à l'installation, vérifier la résistance et l'ho-
rizontalité de la base servant de support. En se servant des
images qui suivent, fixer solidement la base de l'unité exté-
rieure au sol en utilisant des boulons d'ancrage appropriés
(M10 X 2 paires).
Si l'unité extérieure est exposée à de forts courants d'air, la pro-
téger à l'aide d'un écran et s'assurer de son bon fonctionne-
ment.
1. Procédure d'ouverture des passages pour les raccorde-
ments
Pour permettre le passage des câbles, enlever la partie de tôle
prédécoupée (A). Ne pas retirer le panneau avant de l'unité
pour pouvoir facilement perforer le tracé prédécoupé
Mettre en place les passe-câbles noirs livrés dans la pochette
document pour protéger les câbles électriques (B).
A
A
B
Il y a 4 trous prédécoupés dans la tôle de jaquette pour le pas-
sage des tuyaux :
1 sur le côté gauche (C)
1 à l'arrière (D)
2 sur les panneaux de la base (E)
C
E
2. Dépose du panneau frontal
Retirer les vis du panneau frontal. Tirer le panneau vers soi et
vers le bas.
D
E
11 / FR
