GUIDE D'INSTALLATION
ATTENTION:
L'installation de l'unité extérieure doit être confiée à un instal-
lateur qualifié.
UNITÉ EXTÉRIEURE
Avertissements avant l'installation
• L'unité extérieure utilise le fluide frigorigène HFC (R-410A)
écolo- gique qui n'est pas nuisible à la couche d'ozone.
• Les bouteilles de réfrigérant R-410A sont équipées d'un tube im-
mergé qui permet au liquide de s'écouler avec la bouteille en
position verticale et la vanne en position haute.
• Les systèmes R-410A doivent être remplis de liquide réfrigérant.
Appliquer un appareil de dosage disponible dans le com-
merce sur le tube à manchon pour vaporiser le réfrigérant
liquide avant l'entrée dans l'unité.
• Le fluide frigorigène R-410A, comme tous les autres HFC,
n'est compatible qu'avec les huiles recommandées par le
constructeur des compresseurs.
• La pompe à vide n'est pas suffisante pour libérer l'huile de
l'humidité.
• L'huile de type POE contenue dans le compresseur est extrê-
mement hygroscopique. Ne pas exposer l'huile à l'air ou à
l'humidité.
• Ne jamais ouvrir le système à l'air lorsqu'il se trouve sousvide.
• Ne pas jeter le R-410A dans l'environnement.
• S'assurer que les exigences des normes nationales de sécu-
rité ont été respectées sur le circuit d'alimentation secteur.
• Respecter toutes les réglementations de sécurité nationales
en vigueur.
• S'assurer qu'on dispose d'un raccordement à la terre d'un
calibre adéquat.
• Vérifier que la tension et la fréquence de l'alimentation sec-
teur correspondent à celles nécessaires à l'unité et que la
puissance installée suffit au fonctionnement de l'unité exté-
rieure.
• Vérifier que l'impédance du circuit d'alimentation corres-
pond à la puissance électrique absorbée par l'unité ainsi
comme indiqué sur la plaque des données de fonctionne-
ment de l'unité (EN 61000-3-12).
• Vérifier la présence de disjoncteurs et d'interrupteurs de
sécurité correctement dimensionnés dans le voisinage de
l'unité.
• Les dispositifs de déconnexion de l'alimentation secteur
doivent permettre la déconnexion totale selon les condi-
tions prévues par la classe de surtension III.
Les capacités et les codes de l'unité sont indiqués sur la plaque
signalétique.
Choix de l'emplacement
• Eviter les emplacements difficiles d'accès pour les opéra-
tions d'installation et d'entretien.
• Eviter les emplacements à proximité de sources de chaleur.
• Eviter les emplacements pouvant augmenter les vibrations
de l'unité.
• Ne pas fixer l'unité sur des structures portantes ne pouvant pas
la supporter.
• Eviter les emplacements exposés aux gaz combustibles.
• Eviter les emplacements exposés à des vapeurs d'huile.
• Eviter les emplacements caractérisés par des conditions en-
vironnementales particulières.
• Choisir un emplacement où le bruit et l'air déchargé ne dé-
rangent pas les voisins.
• Choisir un emplacement à l'abri du vent.
• Prévoir les dégagements nécessaires.
• Envisager un endroit n'empêchant pas l'accès aux portes ou
couloirs.
10 / FR
• La structure du sol doit pouvoir supporter le poids de l'unité et
minimiser la transmission des vibrations.
• Si l'unité est installée dans un emplacement avec d'abon-
dantes chutes de neige, installer l'unité à au moins 200 mm
au-dessus du niveau de neige ou utiliser en alternative un
étrier de fixation de l'unité extérieure.
• Prévoir l'installation de l'unité extérieure sur un support anti-
vibratile évitant la transmission des vibrations
• Si l'unité extérieure est exposée à de forts courants d'air, la
protéger à l'aide d'un écran et s'assurer de son bon fonction-
nement.

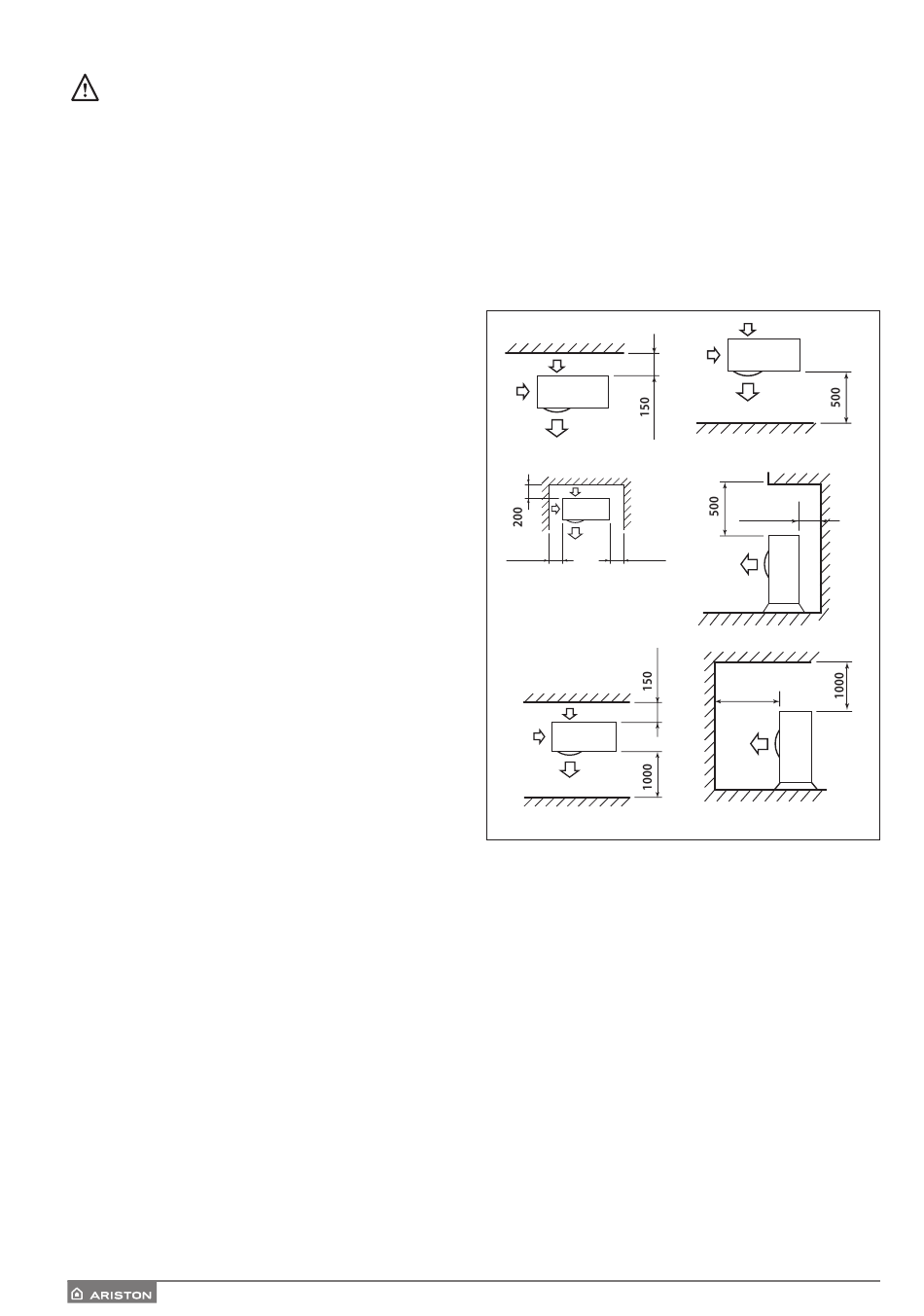

Positionnement et dégagement minimal
150
300
ATTENTION :
Lors de la détermination de l'emplacement de l'unité exté-
rieure, il faut tenir compte des distances minimales indiquées
plus haut.
Remarque : pour éviter tous bruits étranges, échos et réso-
nances, augmenter la distance par rapport au mur surtout côté
façade de l'unité. La hauteur de barrières ou murets éventuels
doit être inférieure à la hauteur de l'unité extérieure.
150
1000
