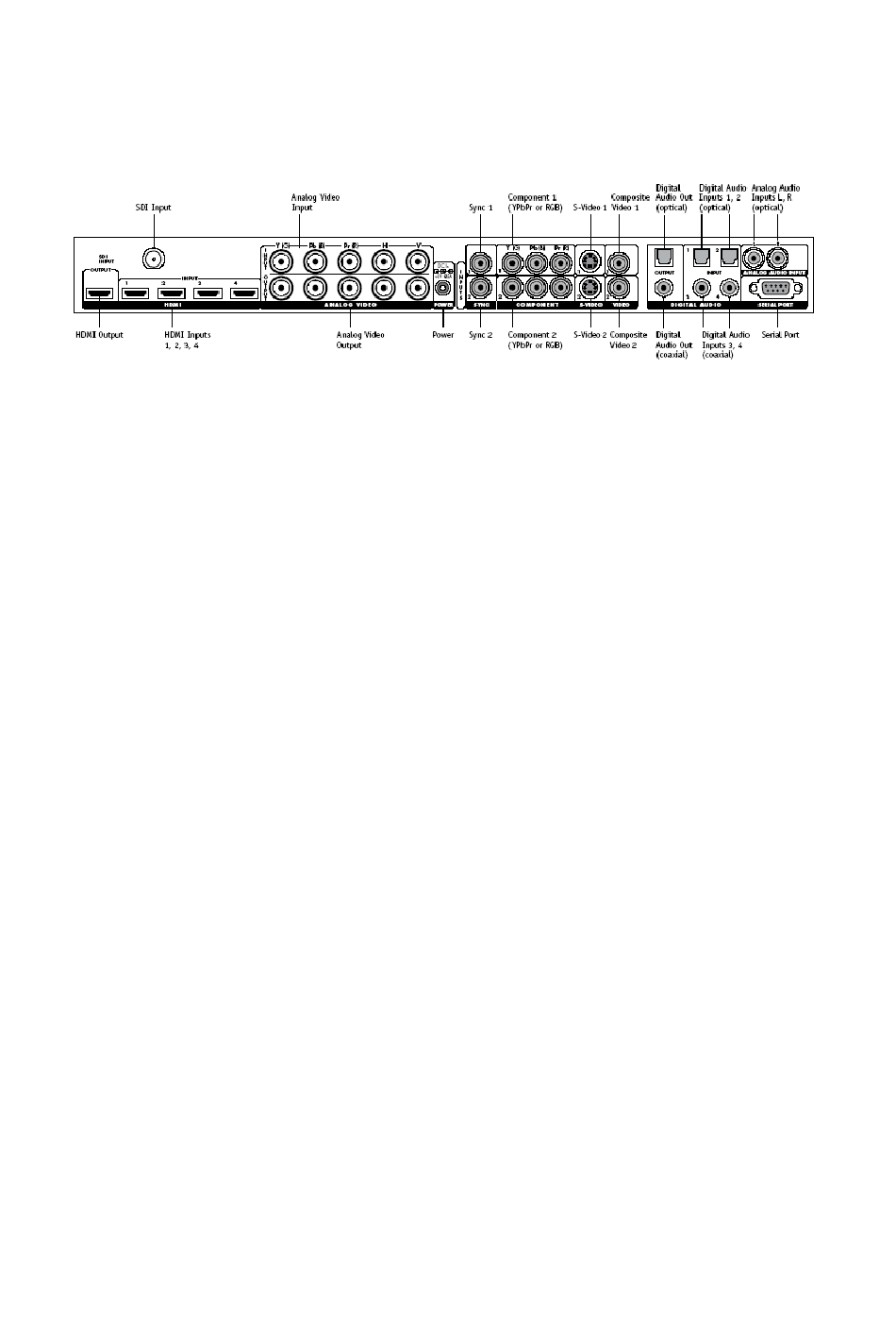

Vue d'ensemble du panneau arrière
Entrées vidéo
L'iScan VP30 a onze (11) entrées vidéo et une entrée facultative SD-SDI (P/N SDI-601A). Les entrées et
les formats qu'elles soutiennent sont comme suit :
• Video 1 (NTSC, PAL, PAL-M et SECAM)
• Video 2 (NTSC, PAL, PAL-M et SECAM)
• S-Video 1 (NTSC, PAL, PAL-M et SECAM)
• S-Video 2 (NTSC, PAL, PAL-M et SECAM)
• Composant/RGBS 1 (480i/p, 576i/p, 720p@50Hz, 720p@60Hz, 1080i@50Hz, 1080i@60Hz)
• Composant/RGBS 2 (480i/p, 576i/p, 720p@50Hz, 720p@60Hz, 1080i@50Hz, 1080i@60Hz)
• RGBHV/Composant (480p, 576p, 720p@50Hz, 720p@60Hz, 1080i@50Hz, 1080i@60Hz,
VGA/SVGA/XGA/SXGA@60Hz)
• HDMI 1 (480i/p, 576i/p, 720p@50Hz, 720p@60Hz, 1080i@50Hz, 1080i@60Hz,
VGA/SVGA/XGA/SXGA@60Hz RGB/YCbCr 4:4:4/ YCbCr 4:2:2)
• HDMI 2 (480i/p, 576i/p, 720p@50Hz, 720p@60Hz, 1080i@50Hz, 1080i@60Hz,
VGA/SVGA/XGA/SXGA@60Hz RGB/YCbCr 4:4:4/ YCbCr 4:2:2)
• HDMI 3 (480i/p, 576i/p, 720p@50Hz, 720p@60Hz, 1080i@50Hz, 1080i@60Hz,
VGA/SVGA/XGA/SXGA@60Hz RGB/YCbCr 4:4:4/ YCbCr 4:2:2)
• HDMI 4 (480i/p, 576i/p, 720p@50Hz, 720p@60Hz, 1080i@50Hz, 1080i@60Hz,
VGA/SVGA/XGA/SXGA@60Hz RGB/YCbCr 4:4:4/ YCbCr 4:2:2)
• SD-SDI (480i/576i – SMPTE 259M Compatible)
REMARQUE: L'iScan VP30 peut traiter les signaux protégés HDCP. Cependant, le signal de sortie peut seulement
être visible si un affichage soutenu par HDCP valide est relié jusqu'au connecteur de débit HDMI de l'iScan VP30. Le
signal de sortie ne sera jamais visible à travers les connecteurs de débit analogiques BNC du VP30.
Sorties vidéo
L'iScan VP30 a deux (2) sorties vidéo, une sortie analogique et une sortie numérique. La sortie
analogique sur l'iScan VP30 peut produire les signaux de types suivants :
• YPbPr (Composant)
• RGBHV
• RGsB
• RGBS
Le rendement numérique sur l'iScan VP30 peut produire l'un ou l'autre :
• RGB 4:4:4 (8-bit)
• YCbCr 4:2:2 (10-bit)
• YCbCr 4:4:4 (8-bit)
Page 8
