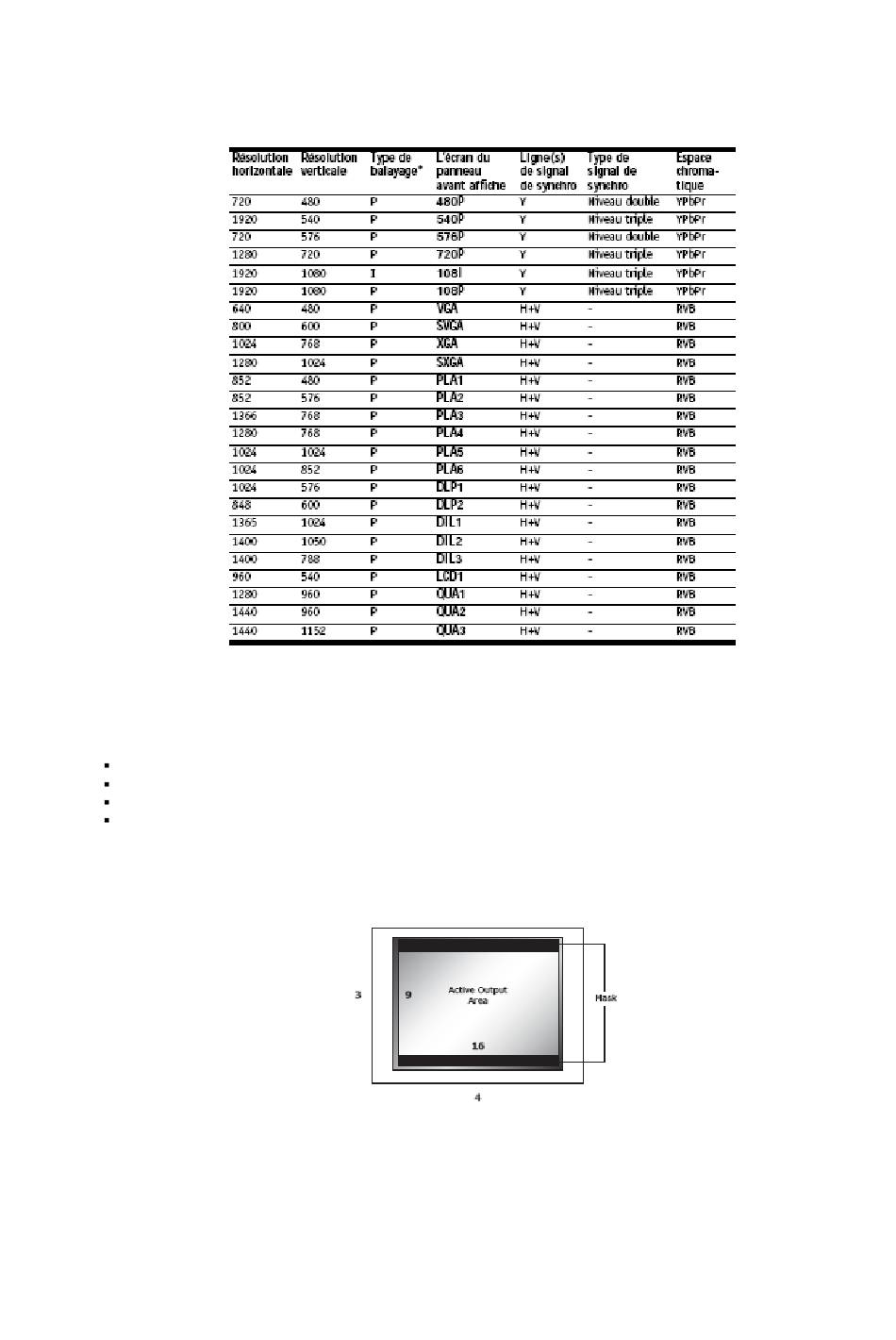

Tableau 1. Formats prédéfinis et caractéristiques de sortie vidéo analogique
Contrôle du rapport géométrique de sortie
Il existe quatre contrôles de rapport géométrique de sortie (OAR) :
Rapport géométrique d'affichage
Rapport géométrique d'écran
Décalage d'image
Underscan (zoom négatif)
Le rapport géométrique de sortie définit le rapport géométrique de sortie de l'écran, généralement cité dans le manuel
d'affichage. Les rapports géométriques d'affichage les plus communs sont 4/3 et 16/9. Moins communs sont 5:4,
2.35:1 et d'autres. L'exemple ci-dessous montre un projecteur 4/3 avec un écran 16/9.
La partie en dehors de la région de sortie active (appelée le masque 'Mask') est inactive, et est seulement importante
pour créer des signaux de synchronisation vidéo pour l'affichage. Le signal vidéo d'entrée n'est jamais projeté dans
cette partie de l'écran.
Quand le rapport géométrique d'affichage n'est pas identique au rapport géométrique de sortie active, le masque est
placé aux niveaux vides et centre toujours la position du secteur actif au-dessus de la zone de visualisation.
