CRT
Projection arrière – 480p, 540p, 1080i
Projection avant – 1280x720 (720p), 1280x960, 1440x960, 1440x1152, 1920x1080 (1080p)
Installation initiale de l'iScan à votre écran:
Motifs de test utilisés : Cadre Géométrie
L'information suivante utilise un plasma de Fujitsu 50" (127 cm) (modèle P50XHA10US) comme exemple.
Comme cité ci-dessus, cet affichage a une résolution d'origine réelle de 1360x768.
1 - Choisissez le préréglage le plus proche de la résolution de sortie dont vous avez besoin. Dans cette
situation, le préréglage le plus proche est 1366x768.
Output Setup → Format → 1366x768
2 – Afficher les motifs de test 'Frame/Geometry' pour vérifier que l'image soit correctement située sur
votre écran.
Configuration → Test patterns → Frame Geometry
REMARQUE : Pour mettre en marche-arrêt les motifs de test, utilisez la fonction 'Test Patterns' sur votre
télécommande. Vous pouvez également naviguer dans la liste de motifs de test vers l'arrière et l'avant à
l'aide des fonctions '<' et '>'.

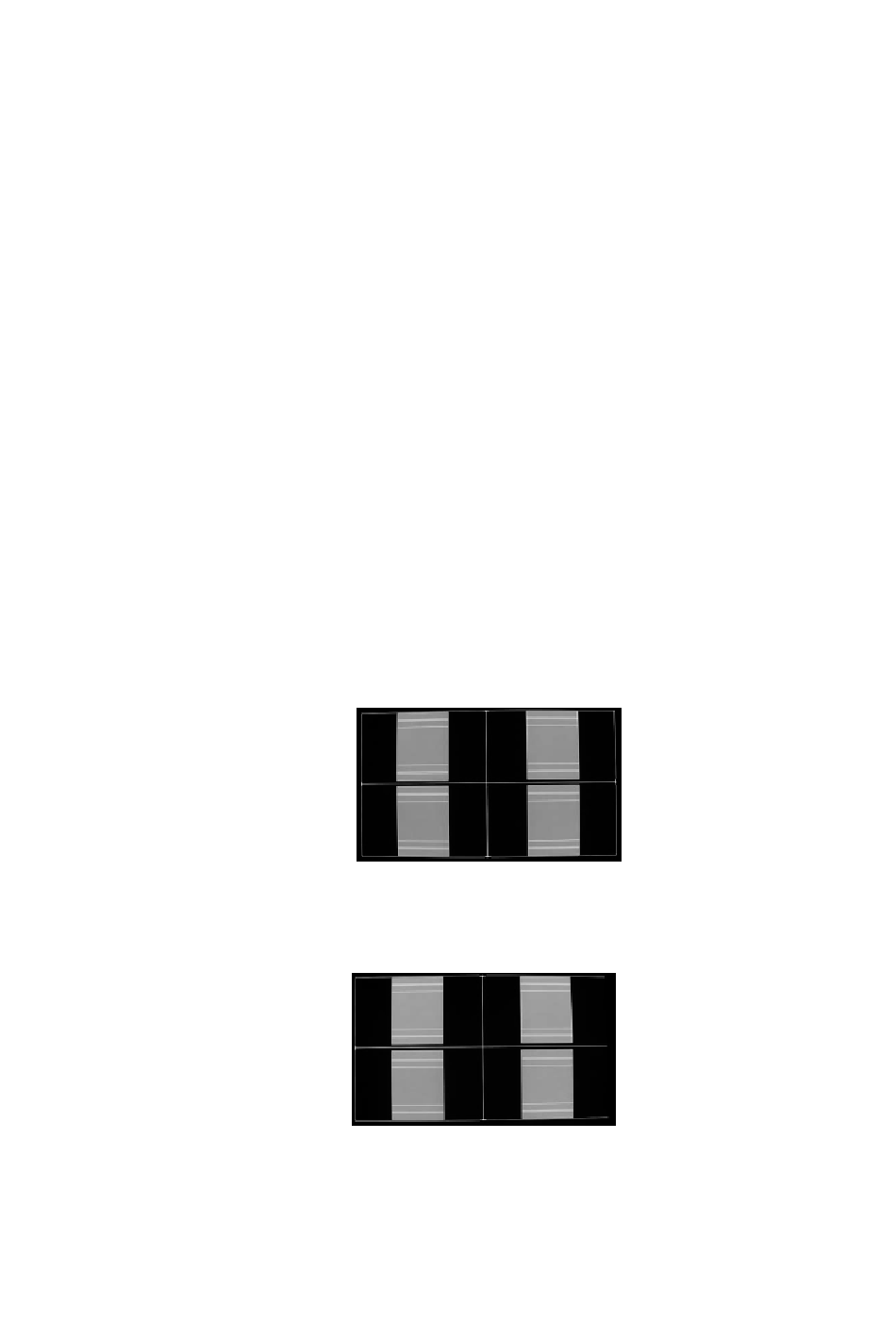

Cadre / Motif de Test Géométrique correctement affiché (Image B)
Quand ce motif test est affiché correctement, cela doit ressembler à l'image B, avec une bordure blanche
large d'un pixel autour du bord de l'écran.
Comme présenté sur l'image C, le motif test est presque correctement affiché. Vous pouvez voir la
bordure blanche d'1 pixel de large sur le haut, le bas et la gauche de l'écran mais pas sur le côté droit de
l'image. En ajustant la taille horizontale de ce signal sur 1360 (plutôt que 1366), vous pouvez obtenir une
image correctement affichée.
Tableau de vérification
Lignes verticales
Lignes horizontales
Broutage
Cadre / Motif de Test Géométrie (Image C)
