Sommaire des Matières pour DVDO iScan VP30

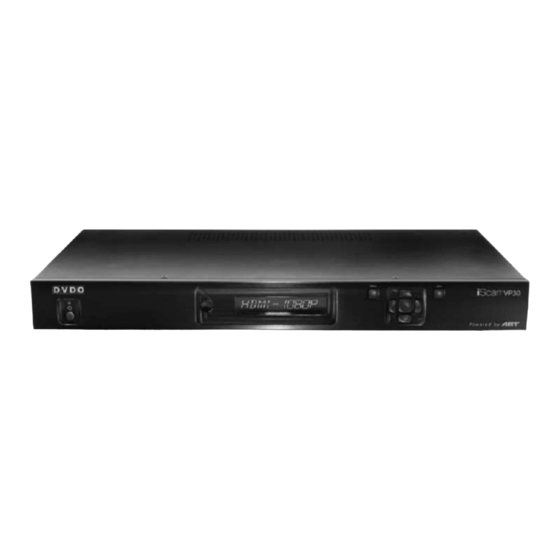

- Page 1 HUB & PROCESSEUR VIDEO HAUTE DEFINITION GUIDE D’UTILISATION Page 1...
-
Page 2: Table Des Matières
SECTION 3 – REGLAGE ......................12 Réglage initial..........................12 ÉTAPE 1 - Mise sous tension ....................12 ÉTAPE 2 - Reliez l’iScan VP30 à votre système ..............12 ÉTAPE 3 Reliez vos sources au VP30 ................13 Magnétoscope/Lecteur LD/DVR (enregistrement de vidéo numérique)....... 14 Magnétoscope/Lecteur LD/DVR ................... - Page 3 Réglage du système ......................33 Réglages de l’entrée / format....................34 Réglage d'un iScan VP30 en utilisant les motifs de tests internes et Avia : le guide de calibrage de DVD Home Cinéma........................... 35 Détermination de la résolution de sortie adaptée à votre écran:.......... 36 Installation initiale de l'iScan à...
-
Page 4: Section 1 - Pour Debuter
• Utilisation possible d’entrée SDI (avec le module d’entrée SDI DVDO, P/N SDI-601A) Le manuel a pour but de vous aider à configurer votre nouvel appareil iScan VP30, et vous fournira l'information nécessaire pour le faire correspondre à votre écran. Il vous indiquera également comment le relier et l'employer avec le reste des composants de votre système. -
Page 5: Déballage Et Inspection
écran pour vous assurer de sa compatibilité. Les câbles d’entrée et de sortie peuvent tous deux être fournis par votre revendeur agréé DVDO. Pour savoir où se trouve votre distributeur agréé DVDO le plus proche de chez vous, consultez le site web suivant : www.dvdo.com/res/index.html... -
Page 6: Procédures D'installation
Débranchez votre iScan VP30 avant de le nettoyer. Utilisez un tissu humide pour le nettoyage. A ne pas faire… Installer l’iScan VP30 sur une surface instable ou qui ne peut soutenir aucun des quatre pieds de l’appareil, à moins qu'il ne soit installé sur support d’équipement. -
Page 7: Section 2 - Utilisation Elementaire
REMARQUE : Intervertir les entrées en utilisant les clés de navigation : vous pouvez intervertir les entrées sur le panneau avant de l’iScan VP30 en utilisant les clés de navigation (v) et (^). Pour effectuer cette manipulation, ‘’... -
Page 8: Vue D'ensemble Du Panneau Arrière
REMARQUE: L’iScan VP30 peut traiter les signaux protégés HDCP. Cependant, le signal de sortie peut seulement être visible si un affichage soutenu par HDCP valide est relié jusqu'au connecteur de débit HDMI de l’iScan VP30. Le signal de sortie ne sera jamais visible à travers les connecteurs de débit analogiques BNC du VP30. -
Page 9: Entrées Audio
Pour relier l’iScan VP30 à un écran qui a une entrée DVI, utilisez un câble HDMI-DVI ou un adaptateur. Entrées audio Il y a neuf (9) entrées audio sur l’iScan VP30: • Deux (2) entrées optiques numériques • Deux (2) entrées coaxial numériques •... -
Page 10: La Fonction Curtain
Les fonctions Power / Standby La télécommande du VP30 a une fonction de mise en marche et une fonction de mise en veille. La fonction Power allume toujours le VP30 et la fonction Standby met toujours en veille le VP30. ’’... -
Page 11: Menu De Navigation
3. Retirez les piles usagées (si nécessaire) 4. Insérez deux nouvelles piles de D.C.A. dans le compartiment comme indiqué à l'intérieur du compartiment des piles. Assurez-vous que les piles soient correctement insérées, tout en observant la polarité appropriée. 5. Après installation, remettez le couvercle et débarrassez-vous des vieilles piles (si nécessaire). Menu de navigation Vous pouvez contrôler le VP30 comme suit : A partir du paneau de contrôle avant... -
Page 12: Section 3 - Reglage
VP30. La procédure ci-dessous utilise les fonctions du panneau avant pour exécuter l'installation initiale. L'accès au OSD de l’iScan VP30 est crucial, vous permettant non seulement de diriger le menu du VP30, mais également de vous faire savoir que l'iScan envoie un signal compatible à l'affichage. Si l'OSD n'est pas visible sur l'écran de visualisation quand vous utilisez une des fonctions du sous-menu de la... -
Page 13: Étape 3 Reliez Vos Sources Au Vp30
‘’Up ’’, puis appuyez sur la fonction ‘’Enter’’. Vous devriez voir le iScan VP30 sur votre écran. REMARQUE: Le VP30 ne peut pas produire un signal RGBHV si le signal d'entrée est d'un DVI ou de source HDMI avec HDCP. -
Page 14: Magnétoscope/Lecteur Ld/Dvr (Enregistrement De Vidéo Numérique)
Magnétoscope/Lecteur LD/DVR (enregistrement de vidéo numérique) Panneau arrière de l’iScan VP30 NOTE : Certains magnétoscopes et LD ont des sorties S-Vidéo. Celles-ci donnent une image améliorée. Si votre LD ou DVR a une sortie audio numérique, ABT vous recommande cette utilisation. -
Page 15: Magnétoscope/Lecteur Ld/Dvr
Magnétoscope/Lecteur LD/DVR REMARQUE : Si vous avez un affichage avec une entrée HDMI/DVI, ABT vous recommande l’emploi de la sortie DVI /HDMI de votre lecteur DVD avec la résolution de sortie du lecteur réglé au minimum (de préférence 480i). Si vous avez un affichage avec seulement les entrées composantes ou RGBHV, employez un SDI ou un élément de raccordement vidéo. -
Page 16: Boîtier Haute Définition Ou Dvr/D-Vhs
Boîtier haute définition ou DVR/D-VHS Boîtier haute définition ou DVR/D-VHS Vue arrière de l’iScan VP30 REMARQUE : Quelques boîtiers exigent que vous changiez la résolution de sortie. Ceci signifie que si vous regardez une chaîne de haute définition vous devez manuellement changer la résolution de sortie à 720p/1080i, ou si vous regardez une chaîne de définition standard, vous devez manuellement changer la résolution de sortie à... -
Page 17: Console De Jeu
Console de Jeu Console de Jeu Vue arrière du iScan VP30 REMARQUE: Réglez la console de jeu pour accepter toutes les résolutions (480p, 720p, 1080i) Ordinateur Vue arrière de l’iScan VP30 Page 17... -
Page 18: Fonctionnement Audio
à 60Hz. Fonctionnement Audio L’iScan VP30 propose une fonction de retard audio qui permet de faire correspondre exactement le retard vidéo découlant du traitement vidéo. L’iScan VP30 accepte quatre entrées audio numériques : deux entrées coaxiales (Audio 1et 2) et deux optiques (Audio 3 et 4). L’emplacement des entrées audio est indiqué... -
Page 19: Contrôle De Rapport Géométrique D'entrée
1.55:1 1.66:1 1.78:1 (16/9) 1.85:1 2.35:1 Pour utiliser des rapports géométriques autres que ceux énoncés ci-dessus, l’iScan VP30 fournit l'option de choisir un rapport géométrique sur mesure appelé User (Utilisateur) avec des rapports allant de 1.01:1 à 3.00:1. Page 19... -
Page 20: Correspondance D'image Iscan
L’iScan VP30 associe l’AAR avec le rapport géométrique de sortie (OAR) dans une des trois situations ci-dessous : Lorsque l’AAR est plus large que l’OAR, l’iScan VP30 crée une bordure en haut et en bas comme indiqué ci- dessous : Lorsque l’AAR est moins large que l’OAR, l’iScan VP30 crée une bordure sur la gauche et la droite comme... -
Page 21: Panoramique
Panoramique La fonction Panoramique permet de déplacer l’image vers le haut, le bas, à gauche ou à droite. Notez que la fonction Panoramique ne peut être utilisée qu’une fois que l’image a été agrandie selon un facteur zoom supérieur à 100%. ‘’... -
Page 22: Affichages De Panneau Avant Et Sur Écran Pour Iar
Ces présélections sont les suivantes : Rapport géométrique de fréquence Rapport géométrique d’entrée active Paramètre du zoom Paramètre panoramique Bordures La sélection préréglée de l’utilisateur est également stockée dans la mémoire non-volatile. Cependant le choix de l'utilisateur est toujours mis à jour après chaque modification du réglage de rapport géométrique prédéfini. Afin de garder de manière permanente un réglage de rapport géométrique sur mesure, vous devez le sauvegarder sur une des quatre options préréglées. -
Page 23: Overscan (Débordement)
Le mode VCR découple complètement le rythme de sortie à partir du rythme d’entrée pour assurer une sortie stable de l’iScan VP30 pour une lecture sur magnétoscope particulièrement lors de modes (lecture avant, lecture inverse, pause). Il existe 3 modes : ON (marche) : le rythme de sortie est découplé... -
Page 24: Mode Film
Mode HDCP Il existe deux modes HDCP: OFF (arrêt): HDCP est inactivé à l’entrée HDMI du iScan VP30. Quelques sources arrêtent HDCP dans ce cas et l’iScan VP30 génère un affichage non-HDCP DVI ou un affichage analogique. ON (marche) : l’ ’iScan VP30 recherche sans interruption une source HDCP sur l’entrée HDMI. -
Page 25: Contrôles De L'image
Luminosité Cette commande ajuste l'éclat (niveau noir) de l'image globale produite par l’iScan VP30. Si vous l’ajustez à un niveau trop élevé, cela peut transformer le noir en gris. En général, vous devez ajuster la luminosité juste avant que vous ne voyiez la partie noire de votre écran se transformer en gris, ensuite réduisez à... -
Page 26: Configuration
ICP). Configuration L’iScan VP30 possède 27 motifs de test internes pour vous aider dans l'installation de vos sources individuelles et de votre affichage. Pour en savoir plus sur comment utiliser les motifs de test internes, référez-vous à la section Installer un VP30 iScan en utilisant les motifs de test internes et Avia : Guide du calibrage d’un système DVD home cinéma. -
Page 27: Défaut D'usine
SDI – Arrêt RGBHV/Composant – Arrêt Mise à jour du logiciel Utilisez ce paramètre de manière à installer la dernière version du logiciel sur votre iScan VP30. La dernière version du logiciel est disponible à cette adresse : www.dvdo.com/update . Le site web inclut des informations complètes sur les instructions d’installation à... -
Page 28: Information
Information Ce paramètre fournit des informations sur le système comme suit : Statut d’entrée Source vidéo Type de signal Source audio Rapport géométrique (Fréquence / Actif) Statut de sortie Résolution Fréquence de trame Fréquence de ligne Rapport géométrique (Affichage / Ecran) Cet écran est utile durant la procédure de dépannage. -
Page 29: Contrôle Du Rapport Géométrique De Sortie
Tableau 1. Formats prédéfinis et caractéristiques de sortie vidéo analogique Contrôle du rapport géométrique de sortie Il existe quatre contrôles de rapport géométrique de sortie (OAR) : Rapport géométrique d’affichage Rapport géométrique d’écran Décalage d’image Underscan (zoom négatif) Le rapport géométrique de sortie définit le rapport géométrique de sortie de l’écran, généralement cité dans le manuel d’affichage. -
Page 30: Le Type De Synchronisation
Le décalage d’image vous permet d'ajuster le positionnement de l'image sur votre écran horizontalement et verticalement quand le rapport géométrique de l’écran n'est pas égal au rapport géométrique d’affichage. L'exemple ci-dessous montre un projecteur 16:9 d'exposition (1.78:1) et un écran 2.35:1, vous pouvez déplacer l’image de manière à... -
Page 31: Niveau De Sortie
Niveau de sortie Le réglage du niveau de sortie permet à l’utilisateur de choisir le mode du signal de sortie, vidéo (16-235) ou PC (0- 255) Vidéo Conversion de fréquence de trame Ce paramètre permet de convertir la fréquence de trame. Il existe deux ensembles de contrôles, l’un pour les sources d’entrée de 50Hz et l’autre pour les sources d’entrée de 60Hz. -
Page 32: Le Mode Hdcp
Il existe deux modes HDCP : Arrêt : HDCP est inactif à la sortie HDMI de l’iScan VP30. Marche : L’iScan VP30 recherche sans interruption un dispositif d'affichage HDCP sur sa sortie HDMI. Profil d’affichage Un profil d'affichage est un groupe de paramètres d'affichage que vous pouvez sauvegarder et auquel vous pouvez facilement accéder par la suite. -
Page 33: Association Automatique Des Profils D'entrée Et D'affichage
Réglages de la mémoire non-volatile (ROM ou mémoire en lecture seule) L’iScan VP30 garde en mémoire une variété de réglages utilisateur dans la mémoire non-volatile. La mémoire non-volatile est préservée même en cas de panne de courant. Il y a un groupe de réglages système et un groupe de réglages utilisateur. -
Page 34: Réglages De L'entrée / Format
Réglages de l’entrée / format L’iScan VP30 soutient un ensemble indépendant de réglages enregistrés en fonction de l'entrée et du format comme indiqué dans le tableau 3. Tableau 3. Réglages de l’entrée / format Réglages Entrée Format Composite 1 NTSC... -
Page 35: Réglage D'un Iscan Vp30 En Utilisant Les Motifs De Tests Internes Et Avia. Le Guide De Calibrage De Dvd Home Cinéma
Le VP30 iScan a 27 motifs de test intégrés destinés à vous aider lors de l'installation de votre écran et de vos différentes sources. ABT vous recommande d’utiliser Avia : Guide du DVD Home Cinéma pour vous aider dans cette installation. Ce DVD peut être acheté directement à partir du site DVDO à l’adresse suivante : http://www.dvdo.com/companion/avia.php. -
Page 36: Détermination De La Résolution De Sortie Adaptée À Votre Écran
Détermination de la résolution de sortie adaptée à votre écran: Déterminez la résolution optimale de sortie pour régler votre iScan VP30 de manière à obtenir la meilleure image sur votre écran. Pour ce faire correctement, vous devez savoir ce qu’est la résolution d’origine ou maximale de votre écran. -
Page 37: Installation Initiale De L'iscan À Votre Écran
Projection arrière – 480p, 540p, 1080i Projection avant – 1280x720 (720p), 1280x960, 1440x960, 1440x1152, 1920x1080 (1080p) Installation initiale de l'iScan à votre écran: Motifs de test utilisés : Cadre Géométrie Tableau de vérification Lignes verticales Lignes horizontales Broutage L'information suivante utilise un plasma de Fujitsu 50" (127 cm) (modèle P50XHA10US) comme exemple. Comme cité... - Page 38 Pour changer la taille horizontale de l'image, vous devez d'abord mettre l'iScan sur le mode ‘Advanced’. Configuration → User Mode → Advanced Output setup → Format → H-Size →1360 Dans certains cas, le format de sortie est correct, mais l'image doit juste être décalée pour remplir l’écran correctement.
-
Page 39: Calibrage De L'écran
Pour des écrans qui affichent uniquement 60Hz (NTSC) Output setup → Framerate → 50Hz → Unlock → 59.94 Output setup → Framerate→ 60Hz → 60Hz Lock Calibrage de l’écran Motifs de test : Luminosité/Contraste Color8 Bars75 Color8 Bars100 Gray Ramp Le VP30 iScan a plusieurs motifs de test pour vous aider à... -
Page 40: Équipement Spécial Requis Pour Le Calibrage De L'écran
Équipement spécial requis pour le calibrage de l’écran Pour obtenir l'image la plus précise sur votre écran, vous pouvez faire calibrer votre appareil par un technicien ISF certifié (www.imagingscience.com). Pour vous aider durant cette procédure de calibrage, l'iScan inclut des fenêtres IRE à... -
Page 41: Enregistrez Vos Paramètres
Si le iScan VP30 ne s'initialise pas correctement, vous pouvez recevoir un message d'erreur. Effectuer un « hard reset » du iScan VP30 devrait effacer toutes les erreurs de mémoire et initialiser le système avec les paramètres d’origine (480p RGB numérique sortie 4:4:4). Si vous recevez toujours un message d'erreur après avoir effectué... - Page 42 5. Problème : Le statut vert de la LED clignote sur le panneau avant du iScan VP30. La LED sur le iScan VP30 clignote vert quand il transmet un signal de copie protégé sur un écran non- HDCP. Si votre écran n'est pas HDCP conforme, alors l'image ne sera pas transmise. Utilisez plutôt les éléments de raccordement de votre source à...
- Page 43 INDEX Bordures Lip Sync AV Calibrage de l’écran Luminosité Conditions de compatibilité Mémoire non-volatile Configuration MENU D’OPTIONS Console de Jeu Menu de navigation Contraste Mise à jour du logiciel Contrôle du rapport géométrique de sortie Mode d’utilisateur Contrôle de rapport géométrique d’entrée Mode Film Contrôle de réglage des entrées Mode Magnétoscope...
- Page 44 Une entreprise du groupe Anchor Bay Technologie, Inc. 300 Orchard City Drive, Mailstop 131 Campbell, CA 95008 USA Tel: 001-866-423-DVDO (3836) Fax: 001-408-379-3845 www.dvdo.com Service Client Tel: 001-866-423-DVDO (3836) Extension 333 help@dvdo.com Page 44...
