Hub & processeur video haute definition (44 pages)
Sommaire des Matières pour DVDO EDGE
Page 1

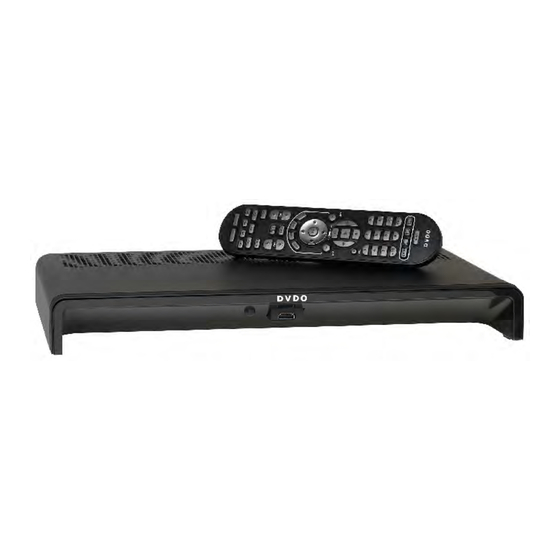

DVDO EDGE High Definition Video Processor & Hub Mode d’emploi Version 1.0...
Page 2
Information de sécurité importante Ne jamais faire fonctionner cet appareil avec le capot supérieur ouvert. tensions élevées à l’intérieur coffret présente risques d’électrocution. Ne jamais se servir de l’appareil avec le capot supérieur ouvert. N’exposez jamais exposer cet appareil à l’eau ou à tout autre liquide. N’introduisez aucun objet à...
Page 3
1-877-382-EDGE (1-877-382-3343) web site: www.dvdo.com/edge Check the web site for news and updates for your DVDO EDGE To learn about VRS Video Processing Technology, visit http://www.anchorbaytech.com/vrs_technology/ DVDO by Anchor Bay Technologies 983 University Avenue, Building A Los Gatos, California 95032 USA...
Page 4
Table des matières Première partie : Introduction et sommaire des fonctions Introduction : Qu’est ce que le DVD Edge peut faire pour vous ? Utiliser le DVDO EDGE au cœur d’un système Home Cinéma Sommaire des fonctions du DVDO EDGE Connexions arrière de l’appareil...
Suite de la table des matières Configuration des menus Changer de format de sortie Rétrécissement de l’image (underscan) Priorité des entrées Configuration audio Renommer les entrées Mode Jeu Réglage d’usine par défaut Quatrième partie : les câbles Câbles vidéo Câbles audio Quel câble devrais-je utiliser ? Câbles d’entrée : hiérarchie des câbles vidéo Cinquième partie : télécommande :vue générale de la télécommande universelle...
Page 6
à la sources les capacités de votre système et optimiser la sortie de cette dernière. Vous pouvez laisser au EDGE le soin de gérer votre système ou le piloter manuellement à...
DVD, un tuner satellite ou tout autre appareil délivrant un signal audio et vidéo. Ces signaux audio et vidéo sont connectés aux entrées du EDGE, la sortie du EDGE étant relié à un téléviseur. Le EDGE permet de passer d’une source audio –...
AV qui n’en sont pas équipés. Le EDGE accepte reçoit l’audio et la vidéo des appareils sources, puis dirige la vidéo vers le téléviseur et l’audio vers l’amplificateur AV. Changé de source est simple, le EDGE s’occupe de diriger les signaux audio et vidéo dans les meilleures conditions.
Page 9
Utilisation du DVDO EDGE dans un système Audio Vidéo (suite) Le EDGE est livré avec une télécommande universelle DVDO. Elle contrôle le EDGE, mais peut aussi contrôler jusqu’à sept autre appareils dans votre système, incluant votre téléviseur, votre amplificateur A/V ainsi que vos sources.
Contrôle du format d’image (16/9, 4/3, Pan Scan…) simplifié à travers la télécommande ou les menus à l’écran. Le contrôle de la qualité d’image, le format d’image, le mode jeu, et le zoom sont individuellement configurables pour chaque entrée vidéo. La télécommande universelle rétro-éclairée DVDO peut contrôler l’ensemble des appareils de votre système.
Il est normalement utilisé pour connecteur la sortie analogique VGA d’un ordinateur à l’aide d’un adaptateur VGA vers RVBHV. Le EDGE peut accepter les formats suivant sur RVBHV : VGA 640 x 480 @ 60 Hz SVGA 800 x 600 @ 60Hz...
HDMI 1.3 Le EDGE est équipé d’un total de 6 entrées HDMI. La version 1.3 de la HDMI est la plus actuelle et la plus complète du standard HDMI. L’une des entrées HDMI est situé sur la façade de l’appareil. HDMI est le seul connecteur qui véhicule à la fois la vidéo et l’audio.
Page 14
Autres connecteurs du panneau arrière Service Ce connecteur est utilisé pour mettre à jour le programme de gestion du EDGE si cela est nécessaire, à l’aide d’un câble mini-USB. Référez-vous au site : www.dvdo.com/edge pour connaître les mises à jour disponible.
Page 15
Si elle est équipée d’une entrée DVI, utilisez un adaptateur HDMI vers DVI Allumez votre DVDO EDGE et votre TV Le guide de mise en route « Display Wizard » du EDGE va vous guider à travers les réglages restant à effectuer. Connexion et configuration des entrées de vos appareils Connectez un câble depuis la sortie votre source audio-vidéo à...
Si votre TV ou votre moniteur est équipé d’une entrée DVI, vous aurez besoin d’un câble adaptateur HDMI vers DVI. Connectez la prise HDMI à la sortie du EDGE « Video/Audio » et l’extrémité DVI à votre TV ou votre moniteur.
Page 17
Régler votre DVDO EDGE – écran « Display Wizard » - Etape 1 : nommé votre écran Vous devriez voir le Display Wizard sur votre TV, comme représenté à gauche. Le Display Wizard vous aide à configurer votre TV et votre matériel audio À...
Page 18
Le EDGE passera au nouveau format de sortie. Vous devrez confirmer que vous pouvez voir l’image dans les 10 secondes. Si vous ne confirmez pas, le EDGE comprendra que vous ne pouvez pas voir l’image et retournera au format d’image précédent.
Page 19
Régler votre DVDO EDGE – écran « Display Wizard » - Etape 3 : sortie audio 3a. Sélectionner un connecteur de sortie audio Vous avez 4 choix de sortie audio : Auto : réglage par défaut. Ce réglage choisi automatiquement une sortie en fonction des capacités de l’appareil allumé qui lui est relié.
Page 20
Régler votre DVDO EDGE – écran « Input Wizard » - Etape 1 : nom des entrées L’écran des entrées (Input Wizard) vous guide à travers la sélection des entrées de vos appareils. Vous pouvez lancer cette procédure pour chacun de vos appareils.
Page 21
Régler votre DVDO EDGE – écran « Input Wizard » - Etape 2 : priorité d’une entrée 2a. Sélectionner une priorité d’entrée Une priorité d’entrée est utilisée pour sélectionner automatiquement une entrée quand le EDGE est dans le mode de sélection automatique d’entrée, qui est le mode par défaut.
Page 22
Régler votre DVDO EDGE – écran « Input Wizard » - Etape 2 : Audio Associée 3a. Audio associée « Audio associée » est utilisée pour créer une paire d’entrées audio/vidéo sélectionnées simultanément. Si votre appareil source n’a pas de sortie HDMI, alors vous devez appairer une entrée vidéo et une entrée audio pour que le EDGE les sélectionne simultanément.
Page 23
Section 3 – Contrôler le EDGE : Télécommande et Menus à l’écran Utilisation de la télécommande pour contrôler le EDGE La télécommande livrée avec le DVDO EDGE est un modèle universel. Il peut contrôler le EDGE et 7 autres appareils de votre système.
Page 24
Section 3 – Contrôler le EDGE : Menus et interface utilisateur Vous pouvez contrôler le DVDO EDGE en utilisant le système des menus. Les menus sont organisés logiquement pour faciliter le contrôle et la configuration à l’aide de quelques touches de la télécommande.
Page 25
Section 3 – Contrôler le EDGE : Organisation des menus Les menus sont organisés sous la forme d’une hiérarchie horizontale au sain de laquelle vous vous déplacez de la gauche vers la droite. L’écran du menu principal serait celui le plus à gauche, ou le plus haut dans la hiérarchie. Les flèches de directions haut et bas déplace la barre surlignée verticalement.
Page 26
Section 3 – Contrôler le EDGE : Menu principal Menu principal Le menu principal est le premier écran que vous voyez après avoir appuyé sur la touche Menu. C’est la porte d’entrée qui vous permet d’accéder facilement aux fonctions que vous souhaitez contrôler.
Page 27
Section 3 – Contrôler le EDGE : Sélection d’une entrée Menu principal -> Sélection d’une entrée Sélection d’une entrée Auto est le paramétrage par défaut. Si plus d’une entrée envoie un signal , celui qui est sélectionné dépend du réglage de priorité...
Page 28
La sélection automatique des entrée est l’une des fonctions du DVDO EDGE qui rend votre système plus facile à utiliser. En utilisant la sélection automatique des entrées, vous changez d’entrée en allumant simplement un appareil. Par exemple, supposez que vous n’avez que 2 entrées : un tuner satellite et un lecteur de DVD, et vous utilisez le tuner satellite 80% du temps.
Page 29
Vous pouvez utiliser la télécommande pour sélectionner une entrée comme une alternative au menu exposé à la page précédente. Pour utiliser la télécommande pour sélectionner une entrée : Appuyez sur la touche DVDO, puis sur la touche numérique correspondant à l’entrée que vous souhaitez sélectionner. Vous pouvez aussi sélectionner le mode AUTO de sélection...
Page 30
Zoom et Pan Menu principal -> Zoom & Pan -> Zoom Le contrôle de Zoom permet d’agrandi votre image. Alors que l’image s’agrandit les zones situées autour des bords deviennent invisibles sur les bords, le haut et le bas de votre écran. La fonction Pan vous permet de bouger dans une image zoomée.
Zoom horizontal et vertical indépendant Menu principal -> Zoom & Pan -> Zoom H ou V Zoom H ou V vous donnent un contrôle indépendant du zoom horizontal et vertical. Le ratio d’aspect original n’est pas maintenu lorsque l’on utilise ces contrôles Les contrôles H et V fonctionnent différemment de la plupart des autres écrans de contrôle.
Page 33
PAN H ou V Menu principal -> Zoom & Pan -> Pan H ou V La fonction pan vous permet de bouger à l’intérieur d’une image zoomée. Lorsque vous vous déplacez, vous découvrez des parties de l’image qui n’était pas visible à cause de son agrandissement. La fonction Pan ne fonctionne que sur une image agrandie (zoomée).
Zoomer à l’aide de la télécommande Vous pouvez zoomer directement depuis la télécommande sans utiliser les menus. Zoomer à l’aide de la télécommande utilise un zoom qui préserve le ratio d’aspect. Toutes les commandes de zoom s’appliquent uniquement à l’entrée sélectionnée, afin de vous donner un contrôle de zoom indépendant sur chaque entrée.
Contrôle du rapport d’aspect à l’aide des menus ou de la télécommande Menu principal -> Aspect Ratio (rapport d’aspect) Les contrôles du rapport d’aspect s’applique à l’entrée sélectionnée, pour un contrôle indépendant du rapport d’accès à chaque entrée.
Contrôles de l’image (Picture controls) Les contrôles de l’image vous permettent de faire des ajustements sur l’image. Les réglages d’image disponibles sont brièvement décris ci-dessous : Luminosité : ajuste le niveau des noirs Contraste : ajuste le niveau du blanc Saturation des couleurs : ajuste la saturation des couleurs Tonalité...
Réglage de luminosité Menu principal -> contrôles de l’image -> Luminosité - Utilisez les flèches haut et bas pour ajuster la luminosité - Appuyez sur la flèche de gauche pour retourner à l’écran précédent Ou appuyez sur EXIT pour sortir des menus Les contrôles de la luminosité...
Réglage de contraste Menu principal -> Contrôles de l’image -> Contraste Le contrôle du contraste, comme tous les contrôles d’image, est ajustable individuellement pour chaque entrée vidéo. Quand vous effectuez un changement d’un réglage de l’image, le changement ne s’applique qu’à l’entrée vidéo actuellement utilisée.
Saturation de couleur Menu principal -> contrôles de l’image -> Saturation de couleur Saturation de couleur, comme tous les contrôles d’image, est ajustable individuellement pour chaque entrée vidéo. Quand vous effectuez un changement d’un réglage de l’image, le changement ne s’applique qu’à l’entrée vidéo actuellement utilisée.
Tonalité (teinte) Menu principal -> Contrôles de l’image -> Tonalité La tonalité, comme tous les contrôles d’image, est ajustable individuellement pour chaque entrée vidéo. Quand vous effectuez un changement d’un réglage de l’image, le changement ne s’applique qu’à l’entrée vidéo actuellement utilisée. - Utilisez les flèches haut et bas pour ajuster la tonalité...
Contrôles de l’image : Amélioration du détail Menu principal -> Contrôles de l’image -> Amélioration du détail L’amélioration fine, comme tous les contrôles d’image, est ajustable individuellement pour chaque entrée vidéo. Quand vous effectuez un changement d’un réglage de l’image, le changement ne s’applique qu’à l’entrée vidéo actuellement utilisée. - Utilisez les flèches haut et bas pour ajuster l’amélioration du détail - Appuyez sur la flèche de gauche pour retourner à...
Contrôles de l’image : amélioration des bords Menu principal -> Contrôles de l’image -> Amélioration des bords L’amélioration des bords, comme tous les contrôles d’image, est ajustable individuellement pour chaque entrée vidéo. Quand vous effectuez un changement d’un réglage de l’image, le changement ne s’applique qu’à l’entrée vidéo actuellement utilisée.
Page 43
(SD, tel que le PAL), même s’il est parfois présent sur de la vidéo haute définition. Votre DVDO EDGE possède une fonction du réduction du bruit de fourmillement qui peut éliminer une partie de ce bruit. Un exemple de bruit de fourmillement dans un bulletin météo est démontré sur le côté gauche de la page suivante. La même image avec une réduction du bruit de fourmillement est démontré...
Page 44
À propos de la réduction du bruit de fourmillement (suite) L’image de gauche a été capté durant l’émission d’un bulletin météo. Le bruit de fourmillement apparaît de manière évidente autour du texte, à la fois dans la zone blanche et dans la zone plus sombre autour des bords du texte. L’image de droite est la même, traitée par le filtre de réduction du bruit de fourmillement pour en enlever les effets.
Menu de configurations Menu principal -> configurations Votre DVDO EDGE fournit un riche choix d’options de configuration, accessible depuis le menu de configurations (Settings Menus). Format de sortie : Format de sortie se réfère à l’arrangement de la résolution de lecture (progressif ou entrelacé) et au débit d’image de la sortie.
être lues par le EDGE à travers le câble HDMI ou DVI. L’écran fera pare de son « format préféré » et le EDGE configurera automatiquement ses sorties en fonction de ce paramètre. Il est possible que le format préféré de l’écran ne figure pas sur la liste des formats standard de l’écran « Format de sortie ».
Si le format de sortie change, le EDGE vérifie que votre écran peut accepter le nouveau format. Le EDGE affichera l’écran démontré à gauche. Vous avez à peu près 10 secondes pour vérifier que vous voyez le nouveau format en bougeant la barre surlignée sur Oui (YES) puis OK...
Réglage : underscan (réduction du format) Menu principal -> réglage -> Underscan Underscan (réduction de format) Certains écrans vont effectuer un overscan sur l’image, ce qui signifie que les bords de l’image se retrouvent le cadre de la zone visible de l’écran. Le contrôle d’underscan ou réduction de format vous permet de réduire l’image, afin que vous puissiez la voir en entier, et ajuster l’agrandissement de l’image.
Réglages : priorité d’entrée Menu principal -> réglages -> priorité d’entrée La priorité d’entrée est utilisée pour décider quelle entrée sélectionnée quand plusieurs entrées sont actives au même moment et la sélection d’entrée est configurée sur « Auto ». Si plusieurs entrées sont actives au même moment et « Auto Select »...
Si vous avez un problème de synchronisation A/V constant dans votre système, vous pouvez utiliser ce réglage pour ajouter ou soustraire un délais fixe à l’audio associé à la vidéo. Sélectionner la sortie audio Votre DVDO EDGE peut délivrer l’audio sur 1 ou 3 différents connecteurs. Sélectionner l’entrée audio Association des entrées audio aux entrées vidéo.
Page 51
Menu principal -> réglages (Settings) -> Select Audio Output (Sélection de la sortie audio) Auto Select Le EDGE enverra automatiquement le signal audio à une sortie audio. Le choix de la sortie dépend de l’appareil en fonction qui est connecté à la sortie.
Page 52
Si votre appareil source utilise une DVI pour délivrer le signal vidéo, et que vous utilisez un adaptateur DVI vers HDMI pour le connecter au EDGE, alors vous devrez connecter l’audio par un câble séparé et utiliser cet écran pour les associer.
Réglages : renommer les entrées Menu principal -> réglages (Settings) -> Rename Inputs (renommer les entrées) La fonction « Rename inputs » (renommer les entrées) vous permets de personnaliser votre configuration. Le nom que vous entrez apparaitra dans le menu « Select Input » (sélection des entrées). Utilisez les boutons fléchés pour bouger les caractères surlignés sur le clavier.
À propos du mode jeu Le traitement vidéo appliqué par le EDGE ajoute quelques millisecondes de délais à votre vidéo et de l’audio. Dans la plupart des cas, ce délais n’est pas un problème, mais si vous êtes en train de vous faire plaisir avec un jeu vidéo qui nécessite un temps de réponse rapide à...
EDGE. Sortie vidéo par défaut : Le réglage par défaut du format vidéo est « Auto ». En mode « Auto », le EDGE communiquera automatiquement avec votre écran pour délivrer le format préféré de ce dernier. Contrôles de l’image par défaut : Restore les réglages par défaut de luminosité, du contraste, de tonalité, de réduction du bruit de fourmillement, de...
Raccorde la sortie HDMI d’un appareil source à l’une des entrées HDMI du HEDGE Raccorde la sortie Audio/Vidéo de votre EDGE à une entrée HDMI de votre TV Raccorde la sortie Audio HDMI de votre EDGE à une entrée HDMI de votre amplificateur A/V Câble adaptateur DVI vers HDMI Raccorde la sortie DVI d’un appareil source à...
Page 57
Câbles Vidéo Triple RCA vers RCA Ce câble comporte trois connecteurs RCA à ses deux extrémités Utilisez le pour raccorder la sortie composante YUV d’une source à l’une des entrées composantes de votre EDGE.
Page 58
Les câbles RCA sont aussi utilisés pour véhiculer les signaux audio numériques. Dans cette application, ce connecteur est appelé « Coaxial ». Le EDGE est équipé d’une entrée coaxiale pour l’audio numérique. Une paire de câble RCA est utilisée pour la sortie audio analogique L (gauche) – stéréo – R (droite).
Page 59
Câbles Vidéo Câbles adaptateurs VGA vers RGBHV Les ordinateurs dotés d’une sortie analogique VGA peuvent se raccorder au EDGE en utilisant ce câble adaptateur.
EDGE. Le EDGE est équipé de 3 entrées Audio optiques Le EDGE est muni d’une sortie Audio optique. Elle peut être utilisée pour envoyer le signal audio numérique à un amplificateur Audio/Vidéo, si ce dernier ne possède pas d’entrée HDMI.
HDMI situé au dos de votre téléviseur. La plupart des téléviseurs ont plusieurs entrées. Vous devrez donc choisir l’entrée HDMI qui est relié à votre DVDO EDGE. Vous n’aurez peut être jamais plus besoin de changer d’entrée puisque votre EDGE se chargera de commuter l’entrée appropriée à...
Page 62
Câbles d’entrée Hiérarchie des câbles vidéo Si vous avez le choix entre plusieurs câbles vidéo, utilisez la liste ci-dessous pour faire le meilleur choix. Cette hiérarchie est décroissante, le câble présenté en premier offrant la meilleure qualité vidéo. HDMI Câble HDMI vers HDMI. Permet de relier simultanément l’audio et la vidéo. Adaptateur DVI vers HDMI.
Sect ion 5 : La té léco mma nde un iv erse lle du D VD O ED G E...
Page 64
La té léco mma nd e u niv ers elle du D VD O E DG E Le chapitre « Contrôler le DVDO EDGE avec la télécommande » introduit la télécommande universelle et se concentre sur le contrôle du DVDO EDGE. Ce chapitre parle de l’utilisation de la télécommande pour contrôler d’autres appareils de votre système.
Page 65
à côté des boutons on/off. Le boutons DVDO destiné à contrôler le DVDO EDGE se trouve en bas de la télécommande. Les appareils qui peuvent être contrôlé en utilisant ces 7 boutons sont les suivants : AUD : Audio Contrôle les appareils audio de votre système.
Page 66
Cette série de 6 boutons peut être affecté à une macro, afin que ce dernier allume les trois appareils utilisés dans cet exemple. Remarquez que nous n’avons pas allumé le DVDO EDGE, car ce dernier va détecter le signal du démodulateur et se mettra en route tout seul automatiquement.
Progra mmat ion de la t éléco mma nde La télécommande du DVDO a été conçue pour commander 7 appareils Audio/vidéo différents en plus du EDGE. Elle est préprogrammée pour piloter la plupart des appareils AUDIO, TV, DVD, CD, enregistreur, démodulateur câble et satellite des grandes marques.
Page 68
B. La méthode de programma tion utilis ant l a Recherche Automatique Étape 1 – Allumez l’appareil que vous souhaitez opérer manuellement. Étape 2 – Appuyer sur le bouton désignant l’appareil et le bouton OK simultanément pendant 3 secondes, jusqu’à ce que la LED de l’appareil s’allume.
Page 69
Programmer une deuxième TV, DVD, etc., sur un bouton désignant un autre apparei l Cette fonction est utilisée pour programmer la télécommande pour deux TV ou plus, DVD, etc., ou pour programmer un appareil sur un bouton désignant un autre appareil. Vous pouvez entrer le code de programmation de n’importe quel appareil sur les boutons laissés libre.
Étape 3 – Sur la télécommande d’origine de l’appareil, appuyez sur le bouton de la fonction que vous souhaitez transférer dans la télécommande du DVDO, jusqu’à ce que le bouton de l’appareil clignote deux fois. Si la télécommande du DVDO n’a pas réussi à capter le signal de la télécommande d’origine, la LED de l’appareil clignotera 5 fois. Recommencez l’opération depuis l’étape 2...
Page 71
C. Pour effacer toutes les fonctions apprises d’un mode d’appareil : Étape 1 – Appuyez sur le bouton de l’appareil et le bouton ENT simultanément pendant 3 secondes, jusqu’à ce que la LED correspondante s’éclaire. (La LED restera allumée pendant 20 secondes. La prochaine étape doit être entrée durant cette période).
Effacer les commandes de macro : Étape 1 –Appuyez sur le bouton de l’appareil et la touche MUTE simultanément pendant 3 secondes, jusqu’à ce que la LED correspondante s’éclaire. (La LED restera allumée pendant 20 secondes. La prochaine étape doit être entrée durant cette période).
Contrôle de lecture – Raccourcit Vous pouvez programmer la télécommande pour piloter la lecture d’un magnétoscope (VCR) ou d’un lecteur de DVD (Play, Stop, FF, REV, PAUSE, Morceau suivant et précédent, Enregistrement) dans les autres modes de la télécommande. Étape 1 – Appuyez sur le bouton de sélection d’appareil et le bouton OK simultanément pendant 3 secondes, jusqu’à ce que la LED du bouton d’appareil s’éclaire.
