Section 2 : Réglages
Mise de niveau des plateaux de coupe latéraux
Consulter la Figure 2-3 :
Chaque section latérale devra être ajustée si le dessus de l'aile
n'est pas au même niveau que le dessus du plateau de coupe
central lorsque les ailes sont dépliées.
1.
À l'aide du système hydraulique du tracteur, abaisser les
ailes. Se référer à la rubrique « Configuration sur le
terrain » à la page 28 pour obtenir des instructions détail-
lées sur la façon d'abaisser les ailes.
2.
Avancer la débroussailleuse tout droit sur 1,8 à 3 m (6 à
10 pi) afin de permettre aux roues des ailes extérieures de
s'aligner correctement.
3.
Vérifier le dessus des ailes pour s'assurer qu'ils sont au
même niveau que le dessus du plateau de coupe central.
Si le bord extérieur d'une aile est plus haut ou plus bas que
le plateau de coupe central, cette aile doit être mise de
niveau de la façon suivante :
a. Si le bord extérieur de l'aile est trop haut, desserrer
l'écrou (n
1) et tourner le tendeur (n
o
antihoraire pour abaisser le bord extérieur de l'aile
jusqu'à ce que l'aile soit de niveau. Serrer l'écrou (n
contre le tendeur (n
o
b. Si le bord extérieur de l'aile est trop bas, desserrer
l'écrou (n
1) et tourner le tendeur (n
o
horaire pour soulever le bord extérieur de l'aile jusqu'à
ce que l'aile soit de niveau. Serrer l'écrou (n
le tendeur (n
o
2) lorsqu'elle est de niveau.
35129
2
1

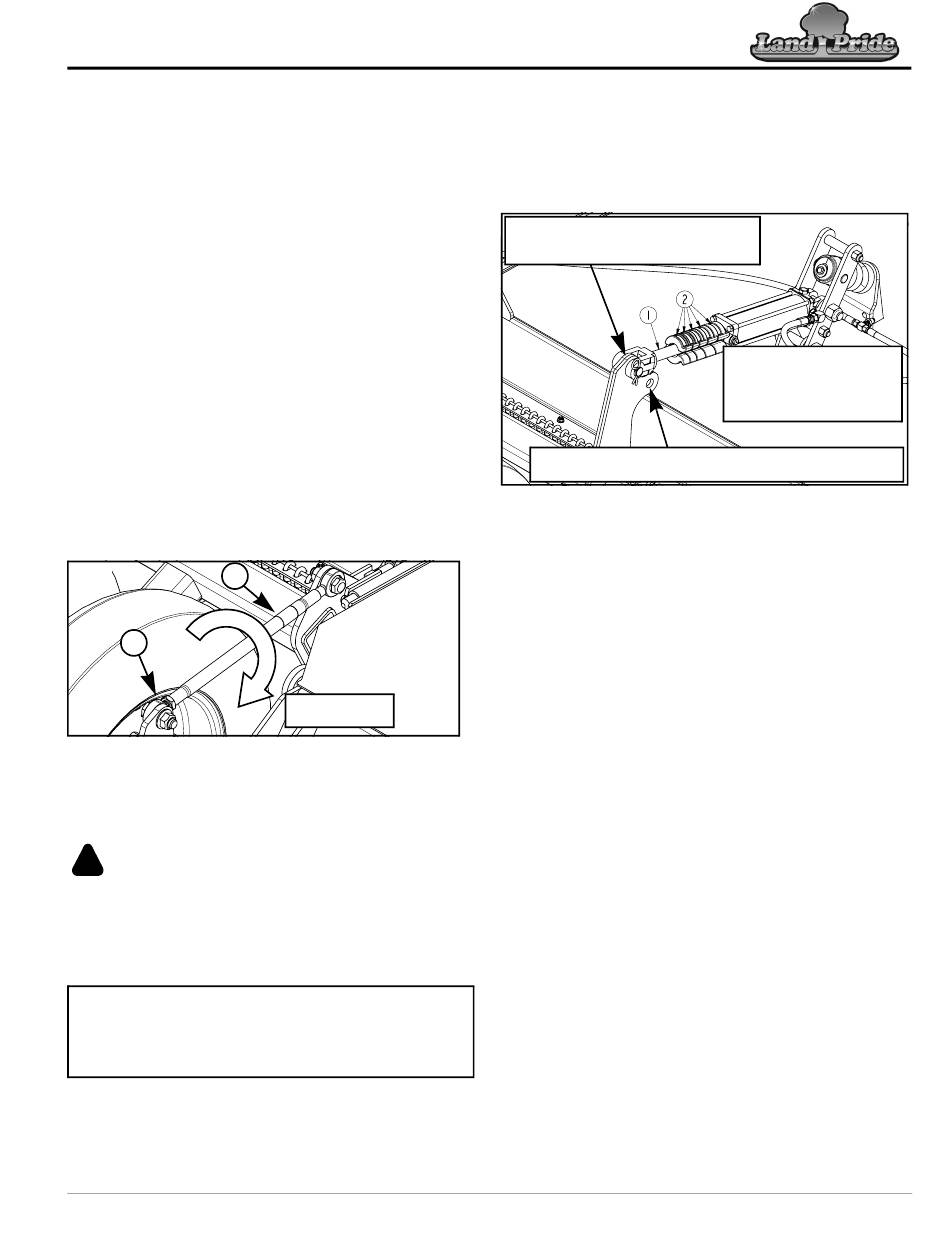

Mise de niveau des plateaux de coupe latéraux
(plateaux latéral gauche et central illustrés)
Figure 2-3
Réglage de la hauteur de coupe
Consulter la Figure 2-4 :
!
DANGER
Afin d'éviter des blessures graves ou la mort :
Ne pas essayer d'ajouter ou de retirer des entretoises de commande de
course lorsque les lames de la débroussailleuse rotative tournent. Les
lames de la débroussailleuse tournant à haute vitesse deviennent invi-
sibles et se trouvent près du bord du plateau de coupe. Les extrémités
du corps peuvent être coupées instantanément.
REMARQUE : Effectuer tous les réglages de la hauteur de
coupe sur le terrain en se servant de la hauteur de l'herbe ou
de la matière coupée comme repère. Ne pas mesurer la
hauteur de la lame au-dessus du sol, car la hauteur de la
lame non utilisée sera différente de celle de la lame utilisée.
1.
Sur le site de coupe, déplier les ailes et relever complète-
ment le plateau de coupe central à l'aide du vérin de levage.
2.
Placer le sélecteur de vitesses du tracteur en mode de sta-
tionnement ou engager le frein de stationnement, couper le
moteur et retirer la clé de contact avant de descendre du
tracteur.
29 septembre 2023
Table des matières
2) dans le sens
o
2) lorsqu'elle est de niveau.
2) dans le sens
o
o
1) contre
Rotation dans
le sens horaire
3.
Vérifier que l'extrémité de tige du vérin de levage hydrau-
lique (n
1) est reliée au trou supérieur lorsque des pneus
o
d'avion de 29 po sont utilisés et au trou inférieur lorsque des
pneus laminés de 21 po sont utilisés. Se référer à la
rubrique « Position de montage du vérin de levage » à la
page 21 pour les instructions relatives au changement de la
position de montage du vérin.
Le vérin hydraulique doit être monté dans le
trou supérieur lorsque des pneus d'avion de
29 po sont utilisés avec la débroussailleuse.
o
1)
Le vérin hydraulique doit être monté dans le trou inférieur lorsque
des pneus laminés de 21 po sont utilisés avec la débroussailleuse.
Réglage de la hauteur de coupe
4.
Retirer toutes les entretoises de commande de course (n
du vérin hydraulique central (n
de la ligne de séparation. Ranger les entretoises dans un
endroit où elles pourront être récupérées.
5.
Faire démarrer le tracteur et engager les lames. Se référer
aux instructions de la rubrique « Engagement des lames »
à la page 29.
6.
À l'aide du levier de commande du tracteur, régler la
débroussailleuse à la hauteur de coupe désirée et avancer
ensuite d'environ 6 à 15 m (20 à 50 pi).
7.
Arrêter le tracteur, débrayer la prise de force, régler le
sélecteur de vitesses du tracteur en mode de stationne-
ment, engager le frein de stationnement, couper le moteur
du tracteur, retirer la clé de contact et attendre que toutes
les lames soient entièrement immobiles avant de des-
cendre du tracteur.
8.
Mesurer la hauteur de l'herbe ou de la matière coupée. La
distance représente la hauteur de coupe. Si cette hauteur
est acceptable, passer à l'étape 9. Si cette hauteur n'est pas
acceptable, répéter les étapes 5 à 8 jusqu'à obtention de la
hauteur de coupe désirée.
9.
Sélectionner le nombre et la taille d'entretoises de com-
mande de course (n
tige de vérin hydraulique central (n
10. Retourner au tracteur et relever à nouveau la débroussail-
leuse rotative. Une fois le moteur du tracteur coupé et la clé
de contact retirée, installer les entretoises de commande de
course sélectionnées sur la tige de vérin de levage hydrau-
lique central (n
o
11. Retourner au tracteur et abaisser la débroussailleuse contre
les entretoises de commande de course. Vérifier à nouveau
la hauteur de coupe aux étapes 5 à 8 ci-dessus. Au besoin,
ajuster la taille et la quantité d'entretoises de commande de
course jusqu'à l'obtention de la hauteur de coupe désirée.
Le retrait d'entretoises réduit la hauteur de coupe et l'ajout
d'entretoises augmente la hauteur de coupe.
12. Garder les autres entretoises avec le tracteur pour les
réglages sur le terrain.
Débroussailleuse rotative RC2515 331-101M-FRC
Entretoises disponibles (n
Deux de 2,5 cm
Une de 3,2 cm
Une de 3,8 cm
Une de 4,4 cm
Figure 2-4
o
1) en les séparant au niveau
o
2) requis pour combler l'espace sur la
o
1).
1).
35134
2) :
o
o
2)
