Section 5 : Entretien et lubrification
Accès aux joints de l'arbre de transmission
homocinétique

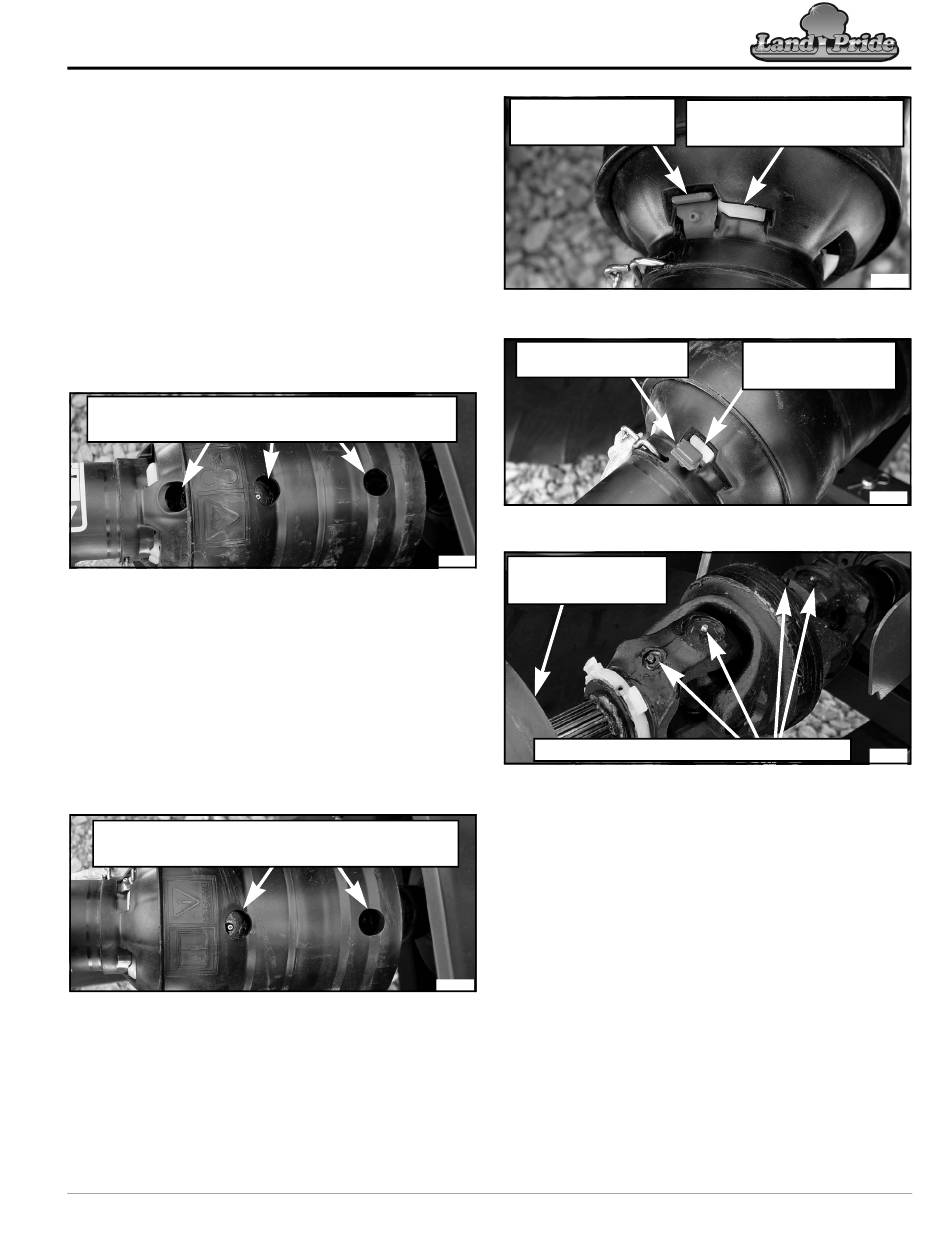

Consulter la Figure 5-9 à la page 44 :
Il est possible d'accéder de deux manières aux joints homociné-
tiques de l'arbre de transmission illustrés à la Figure 5-9 pour la
lubrification. Soit par les trous dans le carter de protection de
l'arbre de transmission, soit en faisant glisser les carters de pro-
tection pour exposer les embouts de graissage.
Lubrification par les trous d'accès
1.
Consulter la Figure 5-10 : Tourner le carter de protection
de l'arbre de transmission jusqu'à ce que les trous dans le
carter de protection soient alignés sur les embouts de grais-
sage du joint homocinétique.
2.
Appliquer la quantité et le type appropriés de lubrifiant. Se
référer à la rubrique « Joints homocinétiques de l'arbre
de transmission principal » à la page 44 pour les quanti-
tés et le type de lubrification.
Tourner le carter de protection de l'arbre de transmission
pour aligner les 3 trous du carter de protection sur les
embouts de graissage
Lubrification à travers les trois trous dans le carter
de protection de l'arbre de transmission
Figure 5-10
3.
Consulter la Figure 5-11 : Effectuer une rotation de
180 degrés du carter de protection de l'arbre de transmis-
sion jusqu'à ce que les trous sur l'extrémité opposée du
carter de protection soient alignés sur les autres embouts
de graissage dans le joint homocinétique.
4.
Répéter l'étape 2 ci-dessus sur chaque embout de grais-
sage non graissé à l'étape 2.
5.
Les étapes 1 et 2 peuvent être répétées pour lubrifier le joint
universel sur l'extrémité opposée de l'arbre de transmission.
(L'extrémité opposée de l'arbre de transmission possède un
seul embout de graissage.)
Tourner le carter de protection de l'arbre de transmission
pour aligner 2 trous du carter de protection sur les
embouts de graissage
Lubrification à travers deux trous dans le carter
de protection de l'arbre de transmission
Figure 5-11
Lubrifier en faisant glisser les carters de protection
de l'arbre de transmission
1.
Consulter la Figure 5-12 : À l'aide d'un tournevis à lame
plate ou d'un outil similaire, soulever le dessus de la lan-
guette de verrouillage.
2.
Consulter la Figure 5-13 : Tourner complètement l'anneau
de verrouillage blanc dans le sens antihoraire à la position
illustrée.
29 septembre 2023
Table des matières
Languette de verrouillage
rouge enclenchée en
position
Carter de protection de l'arbre de transmission verrouillé
Languette de verrouillage
rouge soulevée
Carter de protection de l'arbre de transmission déverrouillé
33992
Carter de protection de
l'arbre de transmission
tiré vers l'arrière
Embouts de graissage homocinétiques exposés
Faire glisser le carter de protection de l'arbre de transmission
3.
Consulter la Figure 5-14 : Tirer le carter de protection de
l'arbre de transmission vers l'arrière jusqu'à ce que le joint
homocinétique soit exposé.
4.
Appliquer la quantité et le type appropriés de lubrifiant. Se
référer à la rubrique « Joints homocinétiques de l'arbre
de transmission principal » à la page 44 pour les quanti-
tés et le type de lubrification.
5.
Lorsque le carter de protection est remis en place, le trou
de la protection extérieure est aligné sur le trou de la pro-
tection intérieure afin de permettre l'accès à l'embout de
33993
graissage de profil. Lubrifier en conséquence. Se référer à
la rubrique « Tubes profilés de l'arbre de transmission
principal homocinétique » à la page 44 pour connaître
les instructions de lubrification.
6.
Faire glisser à nouveau le carter de protection de l'arbre de
transmission vers sa position de fonctionnement.
Consulter la Figure 5-12 : Tourner l'anneau de verrouil-
7.
lage blanc dans le sens horaire et appuyer sur la languette
de verrouillage jusqu'à ce qu'elle s'enclenche en place,
comme illustré.
8.
Les étapes 1 à 7 peuvent être répétées pour lubrifier le joint
universel sur l'extrémité opposée de l'arbre de transmission.
Anneau de verrouillage blanc
positionné sur le côté droit de la
languette de verrouillage rouge
Figure 5-12
Anneau de verrouillage
blanc tourné dans le
Figure 5-13
pour exposer les embouts de graissage
Figure 5-14
